Vous ouvrez la boîte de raccordement de votre nouvelle plaque vitrocéramique, et là, c'est le drame. Quatre fils d'un côté, trois fils de l'autre. Rien ne correspond. Le schéma livré avec l'appareil ressemble à un plan de métro japonais, et les forums se contredisent tous entre eux. Pas question de bricoler au hasard quand on parle d'électricité : un mauvais branchement, c'est le disjoncteur qui saute dans le meilleur des cas, un départ de feu dans le pire. Ce guide vous donne la méthode exacte, étape par étape, conforme à la norme NF C 15-100, pour réaliser ce raccordement sans stress et sans risque.
"Pour brancher 4 fils sur 3 fils, repérez d'abord la terre (vert/jaune) et le neutre (bleu). Reliez les terres ensemble, puis les neutres. Les deux fils restants (souvent noir et marron) correspondent aux phases : ils doivent être couplés ensemble avec un connecteur Wago pour rejoindre l'unique phase de l'alimentation.
Comprendre le problème : pourquoi 4 fils face à 3 fils ?
Neuf fois sur dix, cette situation se présente quand vous branchez un appareil conçu pour fonctionner aussi bien en monophasé qu'en triphasé. Les fabricants de plaques de cuisson, de radiateurs électriques haute puissance ou de certains fours prévoient un câblage « universel » avec quatre fils (deux phases, un neutre, une terre) pour couvrir toutes les configurations possibles. Sauf que chez vous, l'alimentation murale est en monophasé : trois fils sortent du mur. Un pour la phase, un pour le neutre, un pour la terre. Point.
L'autre cas de figure, moins fréquent mais bien réel : vous rénovez un logement qui était autrefois alimenté en triphasé. L'installation a été convertie en monophasé, mais le câblage de certaines prises n'a pas suivi. Résultat ? Vous vous retrouvez avec une asymétrie qui donne des sueurs froides.
Ce problème surgit très souvent lors de l'aménagement d'un espace de cuisson. Si vous êtes en pleine installation de votre coin cuisine, notre guide pour installer un four encastrable sous une plaque gaz vous sera utile : l'agencement physique des appareils demande autant de rigueur que le raccordement électrique lui-même.
Bonne nouvelle quand même : le pontage des deux phases en monophasé est une opération prévue par les fabricants. Votre notice d'appareil contient probablement un schéma électrique de raccordement monophasé quelque part dans ses dernières pages. Allez vérifier, je vous attends.
Préparation des fils électriques
Le code couleur électrique à respecter
Avant de toucher le moindre fil, il faut savoir à qui on a affaire. Le code couleur, c'est votre carte d'identité des conducteurs. Et il a changé au fil des décennies, ce qui complique les choses dans les logements anciens.
Voici le tableau de correspondance à garder sous les yeux :
| Couleur du fil | Fonction | Symbole |
|---|---|---|
| Vert/jaune | Terre (protection) | ⏚ |
| Bleu | Neutre | N |
| Marron | Phase | L (ou L1) |
| Noir | Phase (2e phase sur appareil 4 fils) | L2 |
| Rouge (ancien) | Phase (installations avant 1970) | L |
| Gris ou noir (ancien) | Neutre (installations avant 1970) | N |
| Vert ou jaune seul (ancien) | Terre (installations avant 1970) | ⏚ |
Attention, les installations datant d'avant 1970 ne respectent pas du tout le code couleur actuel défini par la norme NF C 15-100. Le rouge servait de phase, le vert ou le jaune (seul, pas bicolore) servait de terre, et le gris ou le noir faisait office de neutre. Si vos fils muraux ont ces couleurs, ne vous fiez pas aux apparences. Testez systématiquement avec un multimètre pour confirmer la fonction de chaque conducteur. J'insiste là-dessus : c'est le genre de raccourci qui peut coûter très cher.
Prenez une photo des fils avant de tout débrancher, et collez un bout de ruban adhésif avec la lettre P (phase), N (neutre) ou T (terre) sur chaque conducteur une fois identifié. Ça évite de tout recommencer si vous êtes interrompu en plein chantier.

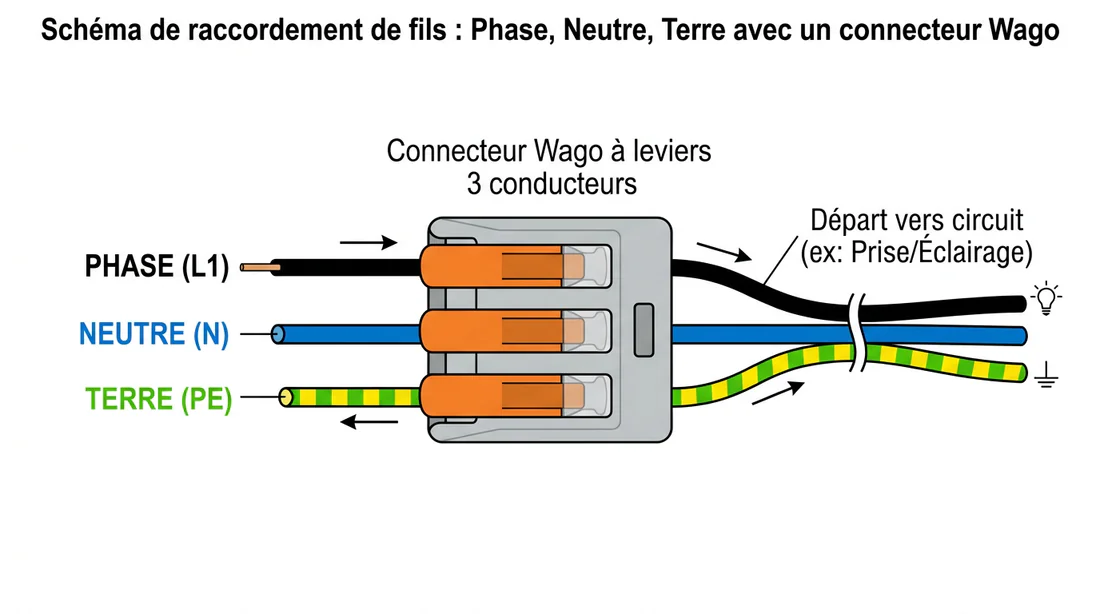

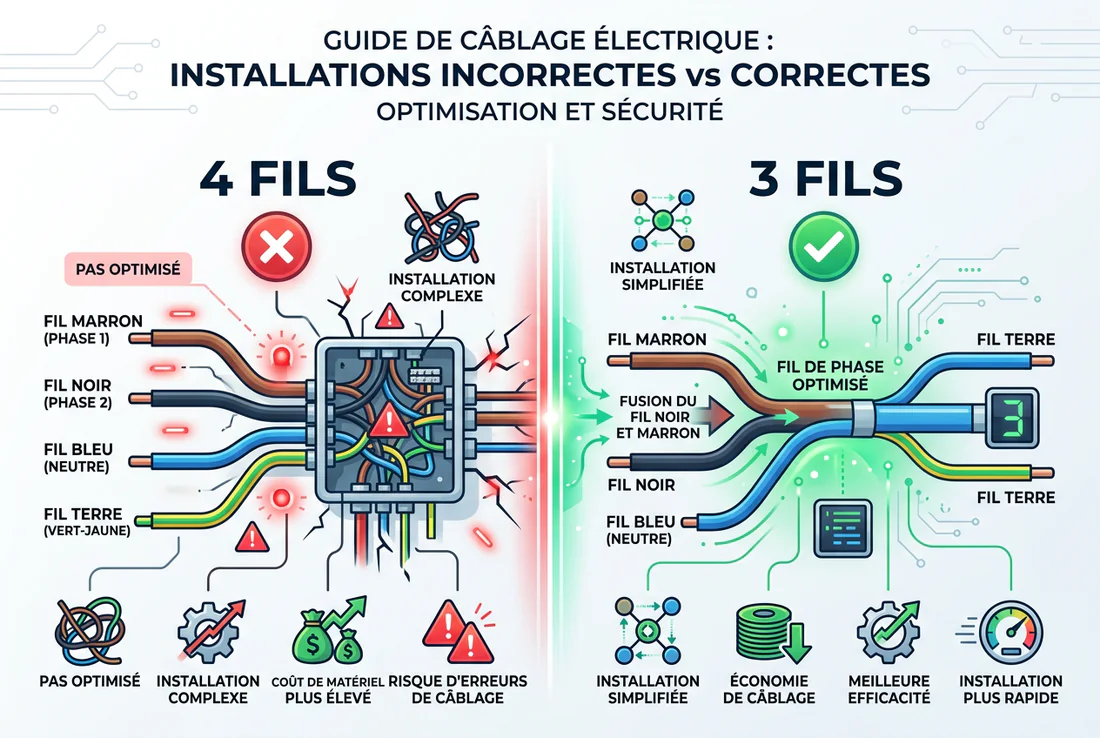

Schéma technique de câblage Wago
Les 4 étapes pour réussir son branchement en toute sécurité
On entre dans le concret. Avant de commencer, rassemblez votre matériel :
- Un tournevis d'électricien isolé (manche en plastique, pas le vieux tournevis du garage)
- Des connecteurs Wago à levier (calibrés pour la section de vos fils, généralement 2,5 mm² ou 6 mm² pour une plaque de cuisson)
- Un multimètre ou un VAT (Vérificateur d'Absence de Tension)
- Une lampe frontale ou une bonne lampe torche (parce que vous allez couper le courant, et les boîtiers de raccordement sont rarement bien éclairés)
Règle absolue : coupez le disjoncteur général, pas simplement l'interrupteur de la pièce. Un interrupteur coupe la phase, mais le neutre reste sous tension dans certaines configurations. Seul le tableau électrique vous garantit une coupure franche.
Couper le courant et vérifier l'absence de tension
Ça paraît évident. Et pourtant, c'est l'étape que la majorité des bricoleurs bâclent. « J'ai éteint la lumière, c'est bon. » Non, ce n'est pas bon.
Rendez-vous devant votre tableau électrique et abaissez le disjoncteur divisionnaire qui alimente le circuit concerné. Dans le doute, abaissez le disjoncteur différentiel 30mA de tout le rang, voire le disjoncteur général. Oui, c'est contraignant. Oui, le frigo va s'arrêter dix minutes. Mais c'est mieux qu'un séjour aux urgences.
Ensuite, prenez votre VAT ou votre multimètre réglé sur la position « tension alternative 250V minimum ». Placez une pointe sur le fil de phase (ou ce que vous pensez être la phase) et l'autre sur le neutre. L'affichage doit indiquer zéro. Testez aussi entre la phase et la terre. Zéro partout ? Vous pouvez travailler.
Ne faites jamais confiance au voyant du disjoncteur. Un VAT coûte entre 15 et 30 euros en grande surface de bricolage. C'est un investissement ridicule comparé au risque d'électrisation sur du 230V.
Identifier et raccorder les fils de Terre
Le fil de terre, c'est votre assurance vie. Littéralement. Il évacue le courant de défaut vers la terre en cas de problème, ce qui déclenche le disjoncteur différentiel 30mA avant que vous ne preniez une décharge.
Repérez le fil vert/jaune côté appareil et le fil vert/jaune côté mur. Reliez-les ensemble à l'aide d'un connecteur Wago ou d'un bornier. C'est le raccordement le plus simple, mais aussi le plus oublié.
Petit cas particulier : certains appareils de classe II (double isolation) n'ont pas de fil de terre. Vous les reconnaissez au symbole du double carré sur leur plaque signalétique. Dans ce cas, le fil de terre mural doit quand même être isolé proprement dans un Wago individuel. On ne le laisse pas traîner à l'air libre, jamais.
Identifier et raccorder les fils de Neutre
Le neutre, c'est le fil bleu, côté mur comme côté appareil dans les installations récentes. La plupart du temps, le raccordement est direct : bleu sur bleu, via un connecteur Wago ou sur le bornier de l'appareil.
Là où ça se complique un peu : certains appareils (notamment les plaques vitrocéramiques et les plaques à induction) possèdent deux neutres. Vous verrez par exemple un fil bleu et un fil gris marqués N1 et N2. En configuration monophasé, ces deux neutres doivent être couplés ensemble, puis raccordés à l'unique neutre bleu du mur. Concrètement, vous insérez les deux fils de l'appareil et le fil bleu mural dans un même Wago à trois entrées. Le schéma de raccordement monophasé de votre notice vous confirmera ce pontage.

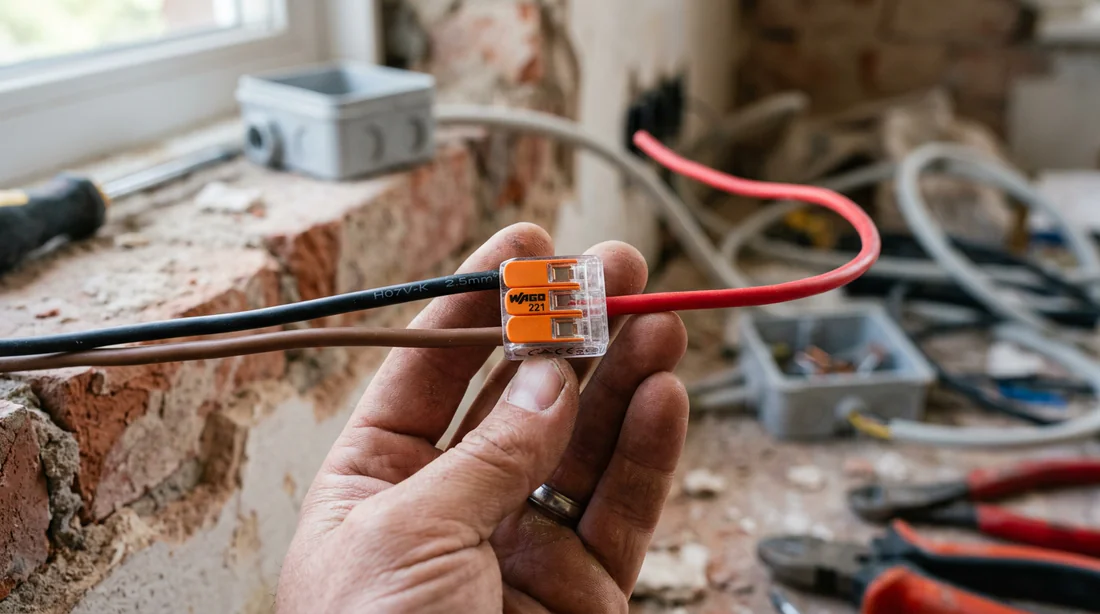

Coupler les fils de Phase
On y est. Le cœur du sujet, la manœuvre qui vous a amené sur cette page.
Votre appareil 4 fils possède deux conducteurs de phase : un marron et un noir (ou parfois deux marron, selon les marques). Votre alimentation murale, elle, n'offre qu'un seul fil de phase : rouge dans les anciennes installations, marron dans les récentes.
Le principe est simple : les deux phases de l'appareil doivent être réunies pour n'en former qu'une, puis cette phase unique rejoint le fil de phase du mur.
En pratique :
- Prenez un connecteur Wago à levier avec trois entrées (par exemple, un Wago série 221 pour section jusqu'à 6 mm²)
- Insérez le fil marron de l'appareil dans la première entrée
- Insérez le fil noir de l'appareil dans la deuxième entrée
- Insérez le fil de phase mural (rouge ou marron) dans la troisième entrée
- Refermez les leviers
C'est ce qu'on appelle un pontage monophasé.
Les deux phases de l'appareil reçoivent désormais le même signal, et l'appareil fonctionne sur toute sa puissance en monophasé. La section du câble doit être adaptée à l'intensité : comptez du 6 mm² pour une plaque de cuisson sur un disjoncteur 32A, du 2,5 mm² pour un circuit classique en 20A.
Si vous utilisez un bornier à vis (domino) plutôt qu'un Wago, serrez fermement mais sans forcer au point de cisailler le cuivre. Un fil mal serré dans un domino provoque un point chaud qui peut fondre la gaine au bout de quelques mois. Honnêtement, je recommande le Wago à levier dans tous les cas : la pression est constante, le contact est fiable, et vous pouvez vérifier visuellement le bon enfoncement du fil à travers le boîtier transparent.
3 erreurs électriques à éviter absolument
On ne va pas se mentir : ces trois erreurs, je les ai vues des dizaines de fois sur des chantiers. Même chez des bricoleurs expérimentés. Elles sont d'autant plus dangereuses qu'elles ne provoquent pas toujours un problème immédiat. Parfois, le court-circuit survient des semaines plus tard, sans prévenir.
Utiliser du scotch d'électricien à la place d'un Wago
Le ruban isolant, c'est fait pour isoler une gaine abîmée temporairement. Ce n'est pas un connecteur. Enrouler du scotch autour de deux fils torsadés ensemble, c'est la méthode « système D » qu'on voit partout sur les forums, et c'est une aberration.
Pourquoi ? Parce qu'une torsade se desserre avec le temps, surtout sous l'effet des cycles de chauffe et de refroidissement. Le contact devient intermittent. Un arc électrique se forme. La température monte localement. Et un jour, la gaine fond et le feu prend dans le boîtier. Ça ne prévient pas. Utilisez des connecteurs Wago à levier ou, à défaut, des dominos correctement serrés. Le coût ? Moins d'un euro pièce. Autant dire que l'excuse du budget ne tient pas.
Inverser la phase et la terre
Celle-là, c'est la plus grave. Si vous branchez le fil de phase sur la borne de terre de l'appareil, le châssis métallique de votre plaque ou de votre radiateur se retrouve sous tension. 230 volts sur la carrosserie. Vous touchez l'appareil, le courant traverse votre corps.
Le disjoncteur différentiel 30mA est censé sauter instantanément dans ce cas de figure, et il le fera si votre installation est aux normes. Mais « censé » n'est pas un mot sur lequel j'aime parier ma vie. Et si votre différentiel est vieillissant ou défectueux, vous n'avez aucun filet de sécurité. Vérifiez deux fois plutôt qu'une la correspondance de chaque fil avant de serrer quoi que ce soit.
Laisser un fil dénudé « dans le vide »
Il arrive (rarement, mais ça arrive) qu'un des quatre fils de l'appareil ne serve pas dans votre configuration. Certains bricoleurs le coupent à ras ou, pire, le laissent dépasser, dénudé, à l'intérieur du boîtier.
Un fil dénudé non raccordé est un fil qui peut entrer en contact avec un autre conducteur au moindre mouvement. C'est un court-circuit en attente. La règle est simple : tout fil non utilisé doit être isolé dans un connecteur Wago individuel, levier fermé, même s'il ne mène nulle part. Ça prend cinq secondes et ça vous protège de façon permanente.
❓Foire Aux Questions (FAQ)
Puis-je utiliser un domino au lieu d'un Wago pour coupler les deux phases ?
Techniquement, oui, un domino fera le travail. Mais le Wago à levier présente un avantage de taille : la pression qu'il exerce sur le fil est constante dans le temps, alors qu'un domino à vis peut se desserrer avec les vibrations et les dilatations thermiques. En 2026, le Wago est devenu le standard recommandé par la majorité des électriciens professionnels, notamment pour éviter les arcs électriques sur les circuits de forte intensité.
Que faire si les fils de mon mur sont rouges, jaunes et verts ?
Vous êtes face à un câblage ancien, antérieur aux années 1970. Le fil rouge correspond à la phase, le vert ou jaune à la terre, et le gris ou noir au neutre. Mais attention : des propriétaires précédents ont pu bricoler l'installation entre-temps. Ne partez jamais du principe que les couleurs sont fiables. Sortez votre multimètre, testez chaque conducteur entre eux, et étiquetez-les avant de raccorder quoi que ce soit.
Est-ce que je perds de la puissance en couplant les deux phases de ma plaque de cuisson ?
Non. Le pontage monophasé est une configuration prévue par le fabricant. Votre plaque fonctionnera à pleine puissance, à condition que la ligne soit correctement dimensionnée : un disjoncteur 32A et des fils de section 6 mm² pour une plaque de cuisson standard. Si votre installation est sous-dimensionnée (disjoncteur 20A, câble en 2,5 mm²), la plaque fonctionnera mais le disjoncteur risque de sauter dès que vous utiliserez plusieurs foyers à fond en même temps.
Vous avez maintenant toutes les cartes en main pour réaliser ce branchement proprement et en toute sécurité. Gardez en tête trois choses : on coupe toujours le courant au tableau électrique, on identifie chaque fil au multimètre avant de raccorder, et on utilise des connecteurs Wago adaptés à la section de ses câbles. Si à un moment vous avez le moindre doute, faites appel à un électricien qualifié. Ce n'est pas un aveu de faiblesse, c'est du bon sens. Et vous, vous en êtes où dans votre installation ? Prêt à vous lancer ?
