Câblage permutateur Debflex : le guide 2026 sans prise de tête
Table des matières
Imaginez la scène. Vous avez ce long couloir avec seulement deux interrupteurs. Pratique, mais clairement insuffisant au quotidien. L'idée d'ajouter un troisième point de commande vous a logiquement poussé à acheter un appareillage Debflex. Sauf qu'une fois la bête sortie de sa boîte, face à cette jungle de bornes de raccordement, l'angoisse du court-circuit vous prend aux tripes. Je vous rassure tout de suite, c'est une réaction très saine. Bonne nouvelle, intégrer ce fameux troisième interrupteur relève de la pure logique. Si vous savez repérer des câbles, l'opération se fait en toute sécurité.
"Un permutateur Debflex s'installe toujours entre deux interrupteurs va-et-vient pour créer un troisième point d'allumage. Pour le brancher, coupez le courant. Raccordez ensuite les deux fils navettes venant du premier va-et-vient sur les bornes d'entrée. Il vous suffit alors de connecter les deux autres fils navettes allant vers le second va-et-vient sur les bornes de sortie.
Pourquoi utiliser un permutateur plutôt qu'un télérupteur ?
On me pose souvent la question de la différence avec le télérupteur. La réponse tient à la géométrie de votre installation électrique. Un permutateur fait une seule chose, mais il la fait diablement bien. Il croise deux fils navettes pour vous offrir un troisième point de commande. Rien de plus. Au-delà de trois interrupteurs sur un même point lumineux, passez directement au télérupteur.
Là où le système Debflex marque de vrais points, c'est par son incroyable facilité d'installation. Vous n'avez aucun module domotique complexe à planquer dans le tableau électrique. Côté budget et discrétion, le match est vite plié. Le permutateur s'avère extrêmement économique et conserve le fameux clic mécanique rassurant d'un interrupteur classique. À l'inverse, le télérupteur demande de tirer des fils poussoirs spécifiques, coûte plus cher à l'achat et produit souvent un claquement métallique agaçant dans le coffret électrique à chaque pression.

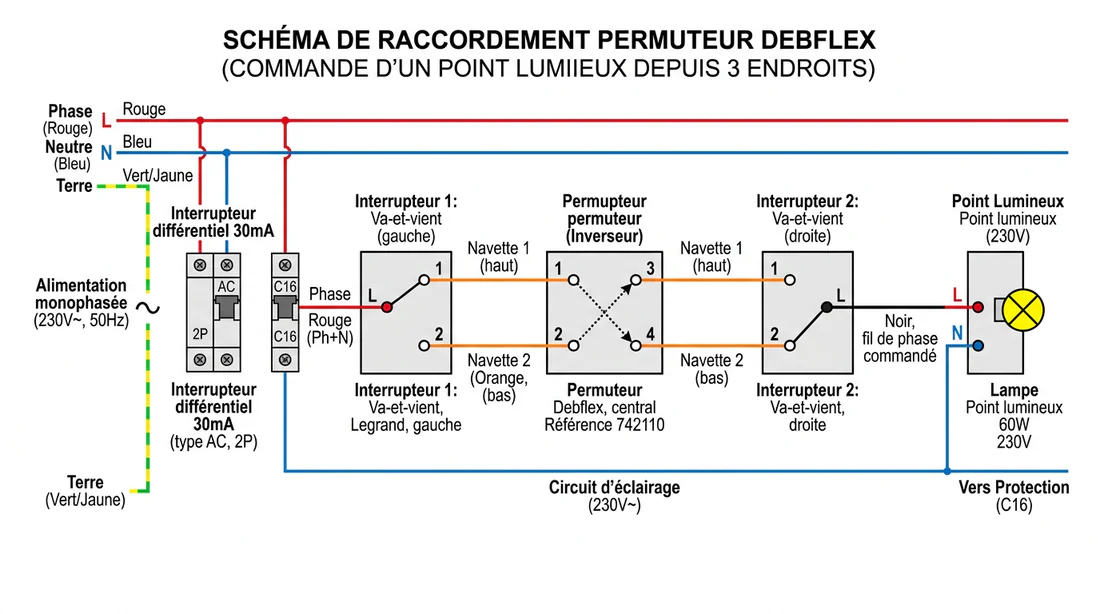

Schéma technique installation permutateur
Le matériel requis pour une installation aux normes
Ne vous jetez pas tête baissée sur votre boîte murale. Prenez cinq petites minutes pour réunir de bons outils. Prévoyez un tournevis d'électricien isolé pour faire levier sur les anciennes plaques plastiques sans massacrer votre peinture. Sortez aussi une bonne pince à dénuder. Oubliez la lame de cutter ou la pince coupante usée si vous tenez à l'intégrité de vos fils de cuivre.
Le testeur de tension (ou VAT) reste votre assurance vie absolue sur ce genre de chantier domestique. Enfin, gardez sous la main votre permutateur Debflex neuf et sa façade de finition.
La norme électrique 2026 (NF C 15-100) est stricte concernant le circuit d'éclairage. Assurez-vous d'utiliser exclusivement des fils rigides d'unesection 1.5 mm² protégés par un disjoncteur 10A ou 16A.

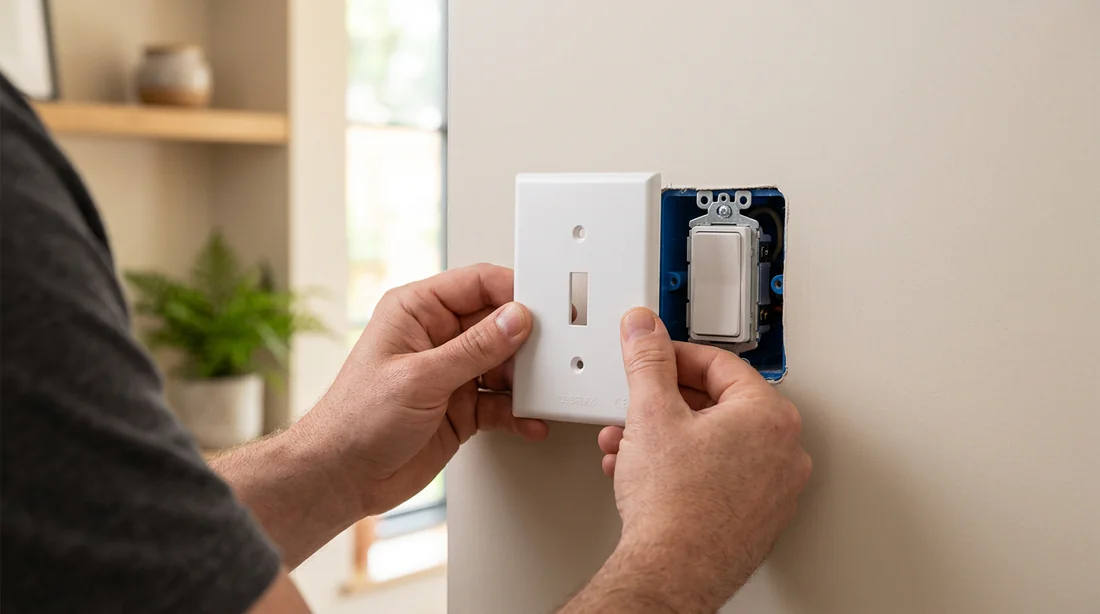

Finitions installation interrupteur Debflex
Branchement d'un permutateur Debflex en 4 étapes de câblage
Allez, on attaque la partie sérieuse. L'astuce ici consiste à travailler méthodiquement. Observez bien chaque fil avant de le manipuler. Au passage, si vous profitez de l'opération pour repasser de nouvelles lignes dans les combles, ne faites pas l'impasse sur l'isolation. Nous en parlons en détail dans notre guide dédié au câble électrique sans gaine dans la laine de verre. Les normes incendie ne tolèrent aucun bricolage hasardeux.
Étape 1 : coupure et consignation électrique
Je refuse de transiger sur la sécurité. Vous abaissez le disjoncteur divisionnaire correspondant à votre ligne d'éclairage. Éteindre simplement l'interrupteur ne suffit absolument pas pour couper le jus. Insérez ensuite les pointes de votre testeur de tension dans la boîte d'encastrement. Le cadran doit afficher un zéro pointé. Zéro volt, zéro risque.
Étape 3 : raccordement sur les bornes Debflex

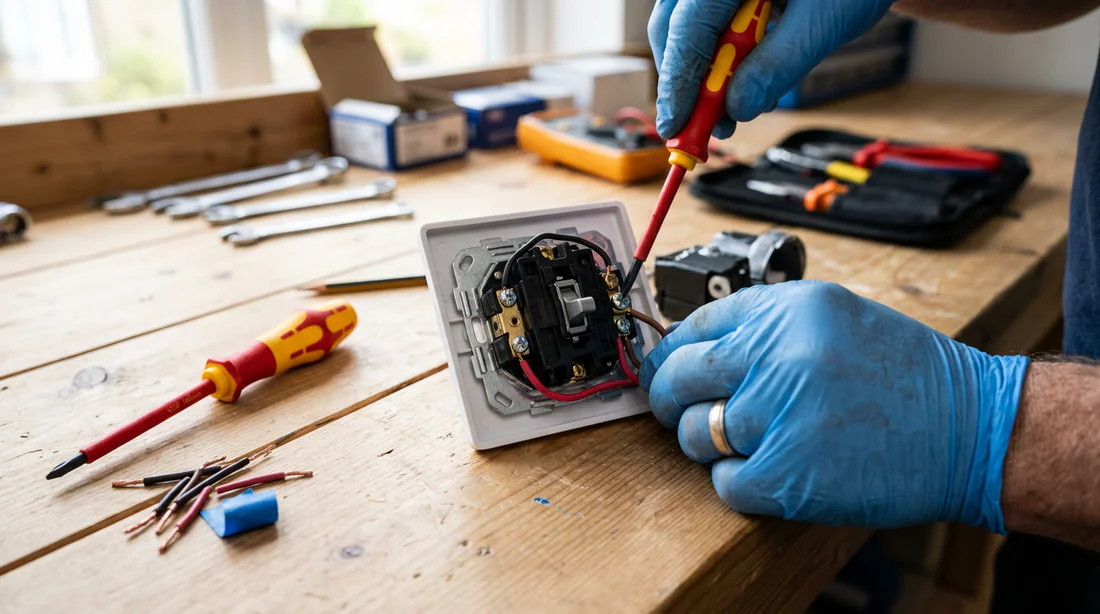

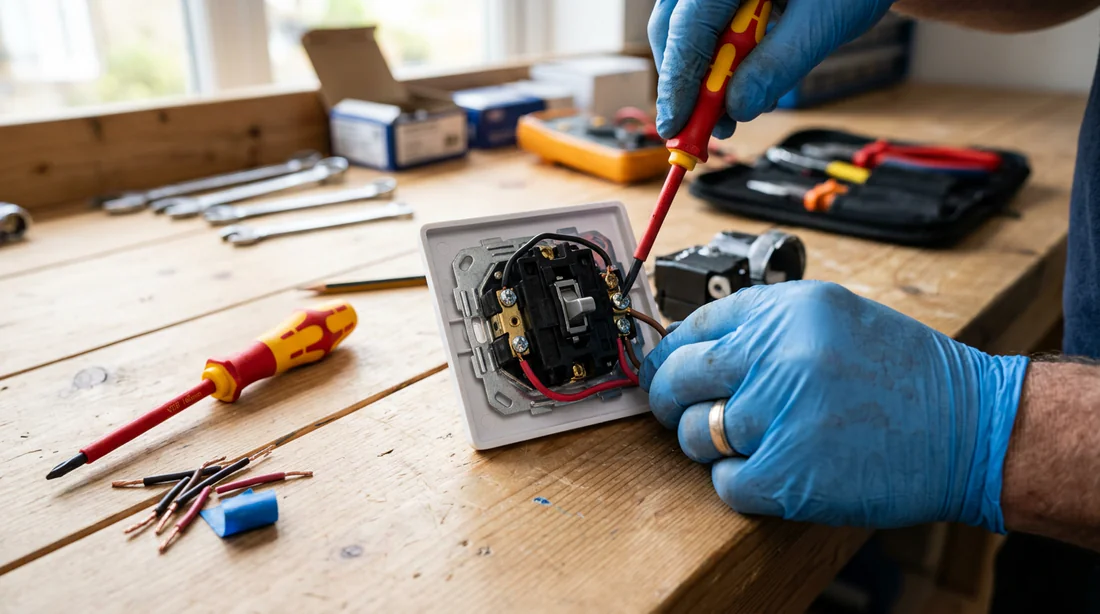

Retournez votre appareillage. J'apprécie particulièrement l'effort des ingénieurs Debflex sur la lisibilité des bornes arrière. Difficile de se tromper. Vous avez face à vous deux zones de connexion franches.
Enfoncez la paire de fils issue du premier interrupteur dans les bornes d'entrée. Cherchez les lettres L1 et L2 gravées dans le plastique, ou repérez simplement les petites flèches orientées vers le centre du mécanisme. Placez ensuite le duo de fils destiné au second interrupteur sur les bornes de sortie. Celles-ci affichent un 1 et un 2, ou des flèches fuyantes vers l'extérieur. Rangez votre tournevis plat, la gamme moderne propose un système automatique. Poussez fermement le cuivre dénudé bien au fond des orifices, le ressort interne claque et verrouille le fil instantanément.
Étape 4 : test final et fixation murale
Vos connexions tiennent bon. Glissez l'ensemble dans le boîtier d'encastrement avec douceur. Pincer ou croquer un fil à ce stade réduirait tous vos efforts à néant. Allez remettre le disjoncteur en position haute au tableau.
Jouez maintenant avec vos trois interrupteurs de couloir. La magie opère et votre ampoule obéit à chaque pression, peu importe le point de commande sollicité. Le circuit est sain. Avant de crier victoire, coupez de nouveau l'alimentation générale par pure précaution pour visser la platine métallique au mur et clipser fièrement la finition plastique de votre matériel Debflex.
Les pannes fréquentes après le branchement et leurs solutions
Personne n'est infaillible en électricité. Un brin de cuivre baladeur ou une petite inversion suffit pour figer tout le système d'éclairage. Il arrive aussi que l'installation révèle un souci de fond imprévu. Un disjoncteur de tête qui saute sans vraie raison cache souvent une panne plus sournoise. Si vous soupçonnez ce genre de phénomène, jetez un œil à notre dossier pour identifier un problème de masse électrique dans la maison. Mais avant d'imaginer le pire scénario catastrophe, passons en revue les petits ratés classiques de votre permutateur tout neuf.
Le disjoncteur coupe dès l'allumage
Le fameux « clac » sec dans le tableau électrique. Vous êtes face à un bon vieux court-circuit franc. Je parie sur un mélange de câbles pendant le tirage de la ligne dans les gaines. En insérant une phase pure, un neutre ou un fil de terre bicolore à la place d'une navette, vous forcez le système de protection à se déclencher immédiatement. Débranchez tout, munissez-vous d'une lampe torche et retracez minutieusement le parcours de chaque conducteur.
La lumière refuse obstinément de s'allumer
Le circuit encaisse la tension, le doigt de l'interrupteur bascule, mais votre ampoule LED affiche un silence de mort. Le coupable se cache presque toujours dans le fond de la borne automatique. Un dénudage trop court ou une insertion de biais empêche le contact métallique interne. Retirez le fil fautif en pressant fort la petite languette de libération. Dénudez précisément 12 millimètres de cuivre net. Aidez-vous du petit gabarit moulé au dos de la platine Debflex pour vérifier la bonne longueur. Poussez le fil d'un coup franc.
L'appareillage central fige tout le système
Rien ne m'agace plus que cette panne absurde. Vos deux va-et-vient des extrémités marchent à merveille. Puis vous effleurez le bouton central et l'éclairage se fige. On appelle ça un croisement asymétrique des commandes. Concrètement, vous avez mélangé l'entrée et la sortie. Inutile de racheter du matériel. Allez couper le jus, sortez doucement l'interrupteur du mur et concentrez-vous sur les deux fils du bas. Inversez ces deux conducteurs situés sur les bornes de sortie. Remettez la ligne sous tension et le problème sera résolu.
❓Foire Aux Questions (FAQ)
Peut-on utiliser ce matériel comme un interrupteur classique ?
Techniquement, oui. Vous branchez seulement deux bornes et vous allumez une lampe depuis un point unique dans la pièce. Sauf que je vous déconseille fortement l'idée. La mécanique interne croisée d'un permutateur coûte bien plus cher à fabriquer. Payer le prix fort pour s'en servir comme d'un vulgaire bouton d'allumage simple constitue un réel gaspillage d'argent.
Quelle couleur de fil choisir pour le raccordement ?
La norme NF C 15-100 fonctionne par interdiction stricte sur ce type de détail. L'usage du bleu clair reste formellement exclusif au neutre. Oubliez aussi le bicolore vert et jaune, chasse gardée absolue de la mise à la terre. Au-delà de ces deux interdits de base, le champ d'action reste libre. Je vous recommande des navettes orange, violettes, marron ou grises. L'objectif est simplement de vous y retrouver d'un simple coup d'œil si vous devez intervenir de nouveau dans la boîte dans dix ans.
Le neutre doit-il passer par mon permutateur ?
C'est un non catégorique. Tenter ce branchement vous enverra directement dans le mur avec une belle étincelle. Le fil bleu de neutre voyage depuis votre tableau général d'abonné pour terminer sa course paisiblement sur le plot fileté de votre ampoule au plafond. Il ignore royalement vos commandes murales et n'a aucune raison de s'y arrêter en chemin.
