Branchement d'une plaque induction 5 fils sur 3 fils : le guide sécurisé
Table des matières
Vous venez de déballer votre toute nouvelle plaque de cuisson. Soudain, c'est la panique. Le câble d'alimentation compte 5 fils colorés, mais votre mur n'en propose que 3. Allez-vous griller un appareil à plus de 500 euros ? Risquez-vous l'incendie dès la première cuisson ? Rassurez-vous, nous voyons ce cas de figure tous les jours. Une simple méthode de couplage permet de réussir l'installation sans débourser un centime pour un électricien.
"Pour brancher une plaque à induction 5 fils sur une installation 3 fils (monophasé), vous devez coupler certains fils ensemble. Reliez le fil de terre (vert/jaune) à la terre murale. Regroupez les fils bleus et gris avec le neutre (bleu). Enfin, connectez le marron et le noir avec la phase (rouge/marron).
Pourquoi cette plaque à induction possède 5 fils ?
Les fabricants d'électroménager pensent européen. Nos voisins allemands ou belges tournent par exemple souvent sur des installations électriques en triphasé (400V). Cette configuration nécessite 5 câbles distincts pour répartir correctement la puissance de l'appareil.
Chez nous, en France, les logements standards fonctionnent au courant monophasé avec une tension de 230V. Vous n'avez pas acheté le mauvais modèle. Les plaques modernes s'adaptent parfaitement à notre réseau domestique. Le constructeur fournit un câble polyvalent et notre boulot consiste simplement à l'adapter à votre prise murale avec un regroupement précis des couleurs.

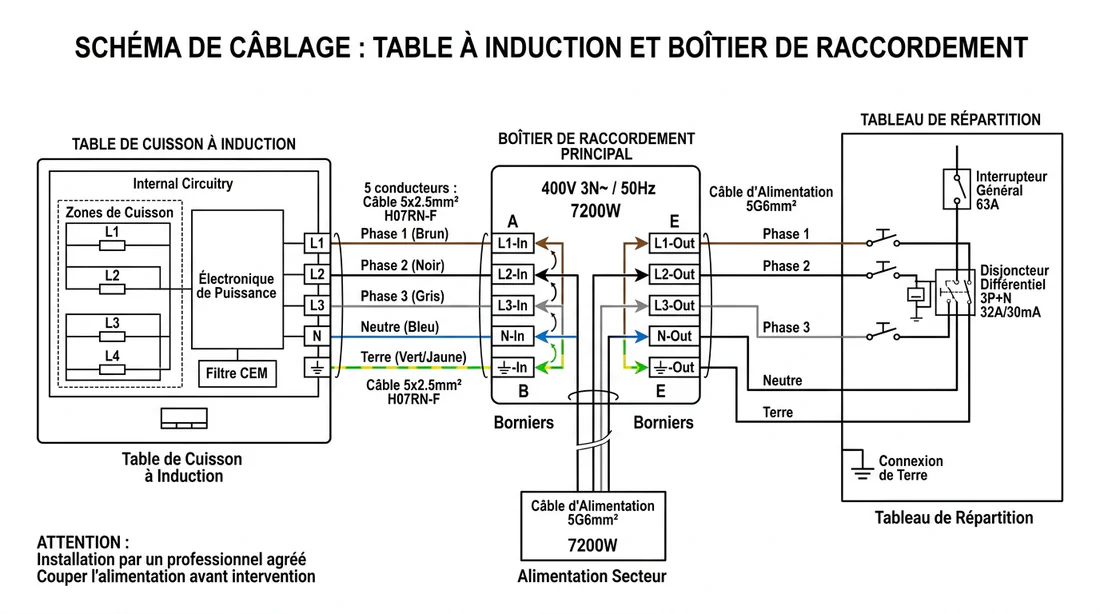

Schéma de branchement électrique
Les 3 prérequis électriques obligatoires (norme NF C 15-100)
Avant de jouer du tournevis, validez la capacité de votre installation électrique. L'induction tire une puissance phénoménale au démarrage. Bricoler avec ces normes, c'est s'exposer directement au risque d'incendie.
Voici les 3 règles non négociables à vérifier sur votre tableau électrique et votre mur :
-
La ligne électrique alimentant votre plaque exige la protection d'un disjoncteur 32A (ampères) exclusif. Oubliez la multiprise, aucun autre appareil ne vient sur ce circuit.
-
Les fils sortant de votre mur nécessitent une section de 6mm². Vous le remarquerez vite au toucher, car ils sont nettement plus épais que ceux des prises classiques de votre maison.
-
L'alimentation passe obligatoirement par une sortie de câble murale équipée d'un bornier de raccordement. Fuyez l'idée de monter une fiche mâle classique au bout du câble de votre plaque.
Si votre tableau électrique affiche un disjoncteur de 16A ou 20A pour votre plaque, ou si les fils muraux font 2,5 mm², stoppez tout. Vous devez impérativement faire tirer une nouvelle ligne par un professionnel.
Préparation des câbles électriques pour le raccordement
Tableau de correspondance des couleurs pour le branchement
Gardez ce schéma électrique sous les yeux. Ce tableau de correspondance simplifie tout et devient votre meilleure assurance anti-erreur au moment de câbler.
| Fils de la plaque (5 fils) | Action requise | Fil du mur (3 fils) |
|---|---|---|
| Vert / Jaune (Terre) | Connecter directement | Vert / Jaune (Terre) |
| Bleu + Gris (Neutre) | Torsader / Regrouper ensemble | Bleu (Neutre) |
| Marron + Noir (Phase) | Torsader / Regrouper ensemble | Rouge, Marron ou Noir (Phase) |

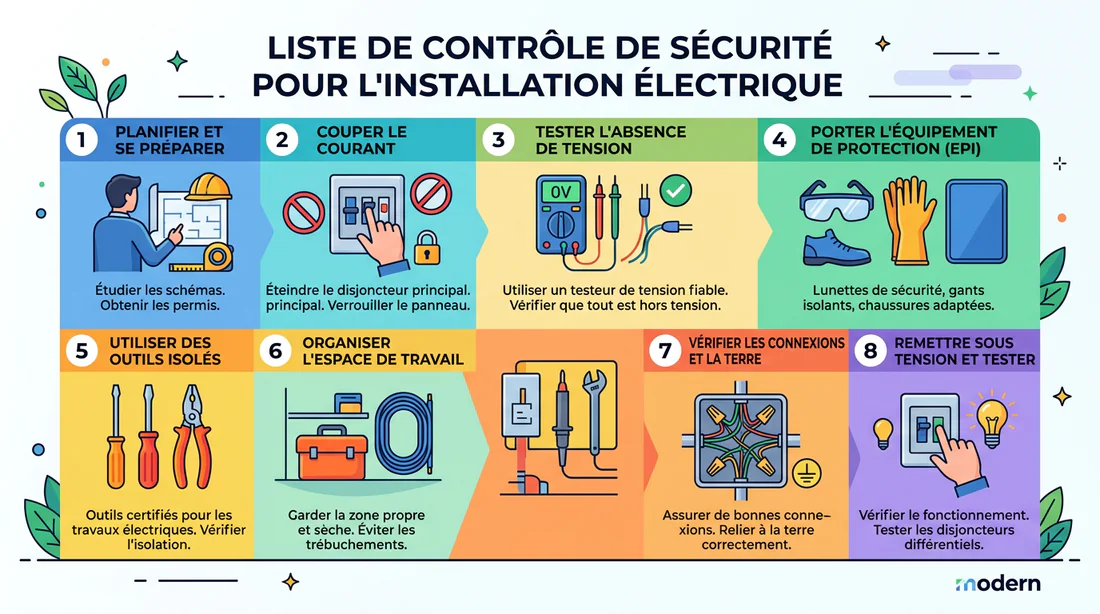

Règles de sécurité pour le branchement de la plaque
Les 4 étapes du raccordement parfait
Je le répète car c'est vital, coupez le courant au disjoncteur principal avant toute manipulation. Le 32 ampères ne pardonne pas la moindre erreur d'inattention.
Étape 1 : préparation et dénudage des fils
Retirez un petit centimètre de gaine isolante sur chaque extrémité avec une pince à dénuder, sauf si le constructeur l'a déjà fait. Vous le sentirez sous vos doigts, les fils de la plaque restent souples (multibrins) face à la rigidité des fils muraux.
Jetez vos vieux dominos en plastique. Ils écrasent le cuivre et se desserrent avec les années. Préférez largement la borne Wago à leviers (la série 221 fait des miracles). Ces petits connecteurs garantissent un maintien parfait, surtout quand on mélange la souplesse de l'électroménager avec la rigidité du mur.
Étape 2 : le raccordement de la terre
L'opération commence doucement. Prenez le fil vert et jaune de la plaque et glissez-le dans un connecteur Wago. Reliez ensuite l'autre côté au gros fil vert et jaune de votre mur. On rabaisse les leviers, et c'est définitivement bloqué.
Étape 3 : le pontage du neutre (câbles bleu et gris)
La plaque compte deux fils pour le retour de courant. On les réunit pour tromper l'appareil et simuler un circuit monophasé. Historiquement, on utilisait un cavalier en cuivre sur le bornier, mais aujourd'hui on gère cela directement au niveau des câbles.
Attrapez le fil bleu et le fil gris de la plaque. Enfoncez-les dans une borne Wago à 3 entrées (chaque fil a son propre trou). Branchez ensuite le troisième trou au gros fil bleu de l'installation murale, qui correspond au neutre.
Étape 4 : le pontage de la phase (câbles marron et noir)
Nous arrivons à l'alimentation principale. Une erreur à ce stade provoque le fameux court-circuit qui fait sauter les plombs à l'allumage.
Saisissez les fils marron et noir de l'appareil. Sur le même modèle que l'étape précédente, insérez-les dans un nouveau Wago. Connectez enfin le tout à la phase de votre mur. Ce câble mural apparaît souvent en rouge, bien qu'on le trouve parfois en marron ou en noir dans les maisons un peu plus anciennes.
Le premier test grandeur nature
Vous avez validé chaque Wago. Rentrez doucement l'ensemble des câbles dans la boîte murale et vissez la plaque de finition. Le grand moment approche, remettez le courant au tableau. Je vous conseille le test de la casserole d'eau sur chaque zone de chauffe pour vérifier la montée en température.
Changer de plaque de cuisson donne souvent envie de revoir l'agencement de toute la cuisine. L'optimisation de l'espace demande pas mal de réflexion, particulièrement quand on superpose les appareils. Nous avons décortiqué ces problématiques d'aménagement dans un dossier spécifique, découvrez comment installer un four encastrable sous une plaque gaz en toute sécurité.
Problème fréquent : pourquoi seule la moitié de la plaque chauffe ?
La sueur froide classique. Les feux de gauche carburent, ceux de droite clignotent ou refusent de s'allumer. Ne criez pas au défaut de fabrication, votre matériel va très bien.
L'explication se trouve derrière le mur. Un des fils de phase (marron ou noir) ou de neutre (bleu ou gris) a glissé de sa borne au moment de refermer la prise. L'appareil ne reçoit donc la puissance que sur une moitié de son circuit imprimé. La sanction tombe, la plaque bride ses fonctions. La solution prend cinq minutes, coupez tout, rouvrez le boîtier et vérifiez vos connexions.
❓Foire Aux Questions (FAQ)
Puis-je brancher ma plaque induction sur une prise normale ?
Absolument pas. Les prises classiques de la cuisine délivrent un courant maximal de 16 ou 20 ampères avec des fils de 2,5 mm². L'induction réclame 32 ampères et des câbles de 6 mm². Tenter le diable fera fondre le plastique et déclenchera le disjoncteur général en quelques secondes avec un vrai risque d'incendie.
Faut-il utiliser un domino ou des bornes Wago ?
La question ne se pose plus. Oubliez la visserie fuyante des dominos traditionnels. Les bornes Wago à leviers verrouillent fermement les fils souples de la plaque avec les fils rigides du mur, sans jamais écraser le cuivre.
Pourquoi ma plaque affiche un code erreur au premier allumage ?
Les codes du type « E » ou « U400 » signalent un défaut de couplage. L'électronique interne ne détecte pas le pontage entre vos fils marron et noir, ou gris et bleu. La seule chose à faire reste de couper le courant et de reprendre le schéma de câblage pas à pas.
