Charpente sur pilier béton : normes et ancrage 2026
Table des matières
Vous venez de couler vos fondations. Les fers à béton patientent, le ciment tire. Votre projet d'extension ou de carport prend enfin forme. Mais une vraie angoisse persiste au moment d'aborder l'élévation. Comment garantir que cette belle structure en bois ne s'envolera pas à la première grosse tempête ? Poser une toiture en extérieur exige une rigueur technique absolue. On oublie le bricolage du dimanche. Avec la multiplication des événements climatiques violents, sécuriser la jonction entre la maçonnerie et les poutres ne s'improvise pas. Je vois trop de chantiers ruinés par des fixations hasardeuses.
"Fixer une charpente sur un pilier en béton nécessite l'utilisation de platines d'ancrage galvanisées ou de pieds de poteaux réglables. La fixation s'effectue via des goujons d'ancrage ou un scellement chimique pour résister aux forces d'arrachement. Respectez un temps de séchage complet du béton avant d'appliquer la charge structurelle.
Les enjeux de la jonction bois et béton
Poser du bois directement sur une surface maçonnée ? C'est une aberration structurelle. Le béton agit comme une véritable éponge. Il boit l'humidité du sol et de l'air ambiant. Laissez votre poutre reposer à même le ciment, et elle pompera cette eau par capillarité. Le résultat tombe comme un couperet : le bois pourrit à la base. Tout votre édifice se retrouve menacé en quelques années à peine.
La survie de votre projet repose donc entièrement sur la pièce de quincaillerie intermédiaire. Cette interface métallique crée la barrière étanche vitale. Elle encaisse aussi les micro-mouvements de l'ossature. Dans ce guide, nous vous livrons les méthodes techniques éprouvées sur le terrain pour garantir une isolation parfaite et une sécurité maximale.

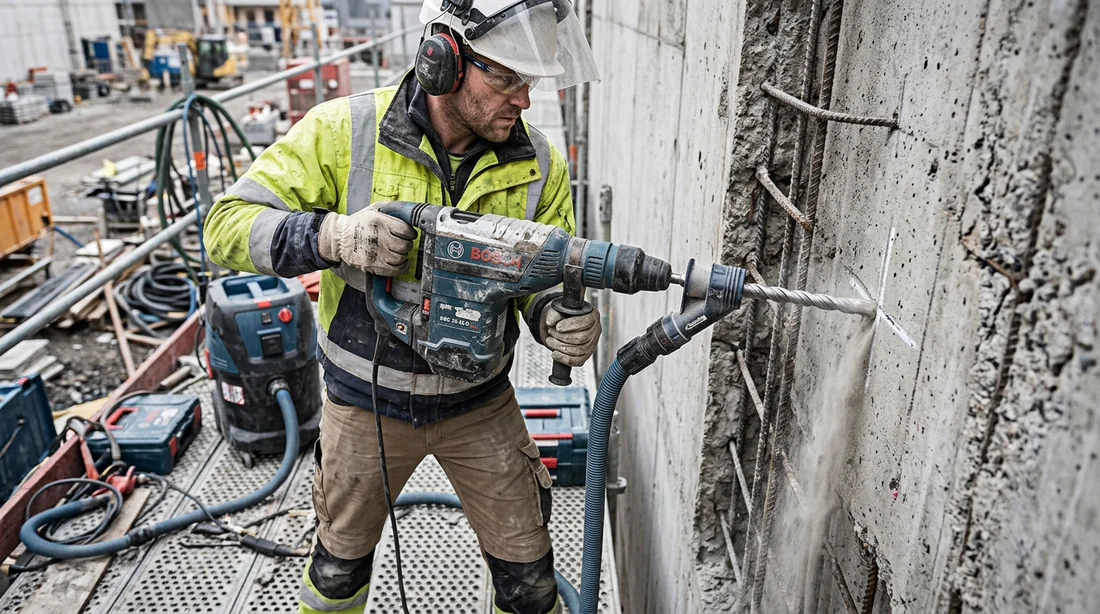

Préparation et perçage du béton pour ancrage
Les 3 méthodes de fixation d'une charpente sur béton
Les rayons des fournisseurs débordent de solutions pour arrimer votre boiserie à la maçonnerie. Mais le choix ne se fait pas au hasard. Il dépend directement des contraintes réelles de votre chantier.
Les pieds de poteaux réglables sur platine
Voilà la solution favorite des autoconstructeurs. Une platine galvanisée réglable autorise l'ajustement de la hauteur sur quelques centimètres après la pose. C'est un atout colossal pour rattraper un faux niveau entre plusieurs piliers. Avouons-le, c'est presque inévitable lors d'un coulage manuel. Le pied protège le bois des éclaboussures et offre une excellente stabilité pour les petites structures.
Le scellement chimique avec tiges filetées
C'est pour moi la méthode reine pour affronter les normes 2026. Le scellement chimique demande l'injection d'une résine époxy bi-composante dans la maçonnerie, juste avant d'y glisser une tige filetée. En durcissant, la résine fusionne avec le support. C'est du solide. Face aux vents violents, rien ne résiste mieux. Autre avantage majeur : elle ne génère aucune force d'écartement. Vous évitez ainsi de faire éclater les piliers étroits.

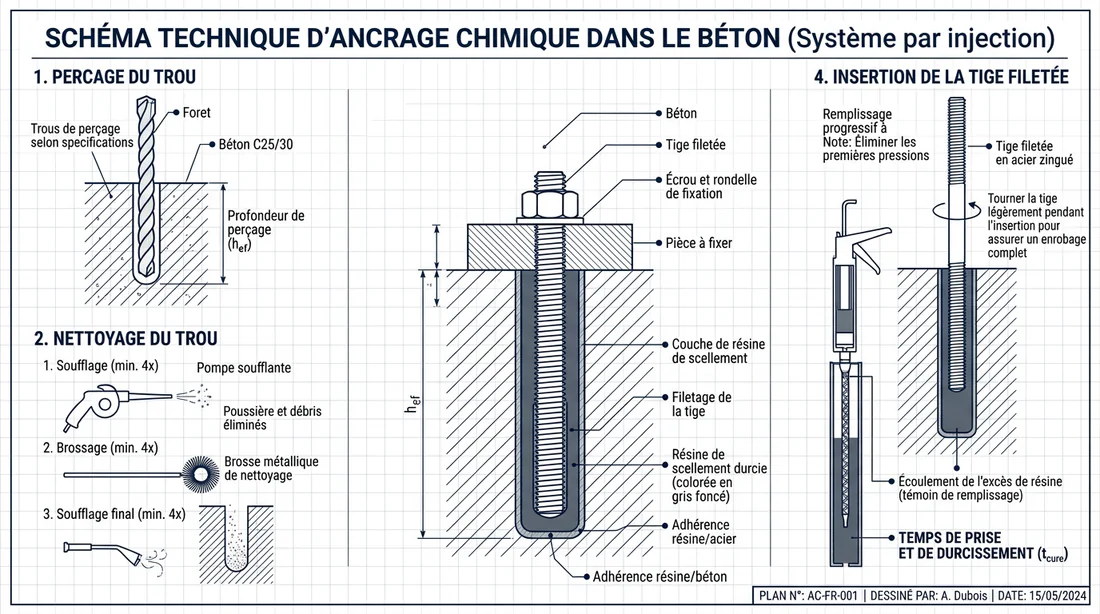

Schéma explicatif de la pose d'un ancrage chimique
L'ancrage mécanique par goujons d'expansion
Le goujon d'ancrage fonctionne par écartement. Vous vissez l'écrou, et une bague métallique s'évase pour s'agripper aux parois du trou. Difficile de faire plus rapide à mettre en œuvre sur un chantier. Mais attention, cette méthode exige un béton d'une dureté absolue. Si votre maçonnerie s'effrite ou manque de séchage, la force d'expansion fera exploser la matière.
Calcul des charges et sécurité structurelle (normes 2026)
Anticiper les forces qui vont s'abattre sur l'ouvrage reste le cœur du métier de charpentier. La mise à jour du DTU charpente pour 2026 ne laisse plus rien passer. Elle cible particulièrement les calculs de résistance aux climats extrêmes.
Oubliez le simple calcul du poids de la toiture. Vous devez intégrer la descente de charge globale. Cela inclut le poids de la neige accumulée et la force de soulèvement du vent. Une structure ouverte encaisse un effet « parachute » d'une violence insoupçonnée.
Voici nos recommandations pour choisir votre technique d'ancrage selon le gabarit de la construction :
| Type de Projet | Force Principale | Méthode d'ancrage recommandée 2026 |
|---|---|---|
| Petite pergola ouverte | Poids modéré (compression) | Pied de poteau réglable sur platine |
| Carport 2 voitures | Soulèvement au vent (arrachement) | Scellement chimique (résine époxy) |
| Extension ossature bois lourde | Descente de charge massive | Goujons d'expansion lourds certifiés |
Une ossature massive conçue pour encaisser cette charge climatique exige une base parfaite. Assurez-vous que le sol et vos semelles supporteront de telles contraintes. Prenez le temps de lire notre dossier pour comprendre comment calculer la résistance d'une dalle béton en kg/m2.

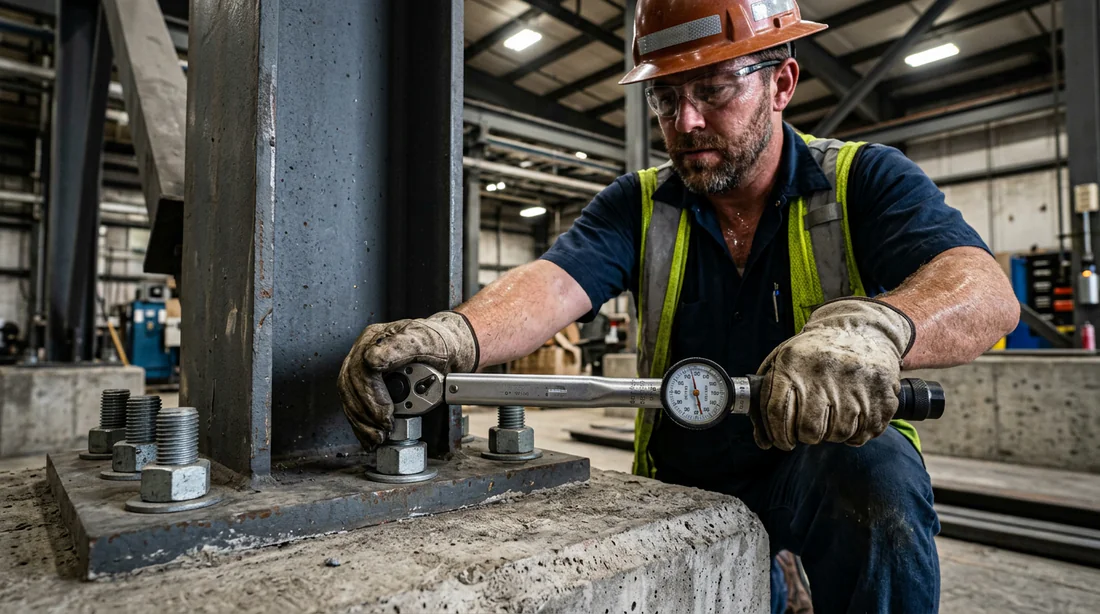

Vérification du serrage d'un boulon d'ancrage
Les 4 étapes pour fixer votre charpente en toute sécurité
Un assemblage rigide se mérite. Il s'obtient par le respect militaire des étapes de pose. Sautez une étape, et c'est l'intégrité de votre montage qui vacille.
Vérification de l'aplomb et séchage du pilier
La hâte bousille les meilleurs chantiers. N'appliquez jamais de charges ou de forces de serrage sur une maçonnerie fraîche. Laissez impérativement passer le délai de séchage de 28 jours. Le ciment a besoin de ce temps pour atteindre sa résistance mécanique nominale. Tout commence d'ailleurs dès le coffrage. C'est une phase fondatrice que nous décortiquons dans notre méthode pour réaliser un jambage en béton sans erreur.
Perçage et nettoyage des puits d'ancrage
Percer au bon diamètre ? C'est le minimum. L'étape systématiquement massacrée par les amateurs reste la préparation du trou. Injectez de la résine ou poussez une cheville dans un puits plein de poussière, et votre ancrage se fera sur la poudre. L'arrachement devient inévitable.
Sortez le bon matériel :
-
Un perforateur avec le foret adapté au diamètre.
-
Un écouvillon métallique cylindrique.
-
Une soufflette à air comprimé ou une pompe manuelle.
-
L'indispensable duo lunettes et masque.
Alternez trois passages de soufflette et trois brossages à l'écouvillon pour chaque trou. La paroi interne du puits doit être parfaitement nette avant toute injection.
Fixation de la platine ou du sabot
Placez votre quincaillerie métallique. Vérifiez son alignement et sa planéité au niveau à bulle. Pour les fixations mécaniques, verrouillez les écrous selon le couple de serrage indiqué par le fabricant. Je vois trop souvent des bricoleurs forcer comme des forcenés. Un serrage excessif déforme l'acier et fissure la maçonnerie.
Assemblage et boulonnage de la poutre en bois
Le support tient fermement. Vous pouvez mettre en place le poteau ou le chevron principal. Glissez la pièce de bois dans le sabot et verrouillez l'ensemble avec un tirefond robuste ou des boulons traversants.
Le levage réclame une prudence extrême. Manipuler des pièces en bois massif comporte des risques lourds. Exactement comme pour l'étayage d'un mur porteur, vous avez l'obligation de sécuriser la zone. Maintenez les éléments avec des étais provisoires avant le boulonnage définitif pour empêcher le moindre basculement.
Les 3 erreurs fatales à éviter lors de l'assemblage
L'expérience du chantier ne ment pas. Les désastres structurels trouvent presque toujours leur origine dans trois négligences précises.
Percer trop près du bord du pilier béton
Approcher le foret de l'arête d'un pilier relève de la roulette russe. L'expansion d'une fixation mécanique, ou la simple pression d'une tige sous l'effort du vent, va fissurer le bloc en diagonale. Le coin de la maçonnerie sautera. Gardez toujours une marge de sécurité de 5 à 10 cm par rapport aux bords, selon le diamètre de la tige.
Ignorer la rupture de capillarité
L'humidité détruit en silence. Le bout de votre poutre ne doit jamais entrer en contact avec le ciment. La rupture de capillarité est non négociable. Un espace de 2 à 5 centimètres, prévu par le design de la platine, laisse l'eau de pluie s'évacuer et l'air circuler. Votre bois respire. Il reste sain pendant des décennies.
Sous-estimer l'ancrage face au vent (arrachement)
Notre cerveau se focalise naturellement sur le poids de la toiture qui écrase les appuis. Grave erreur. Le vrai danger d'un auvent ou d'un carport, c'est la prise au vent. Les rafales s'engouffrent sous le toit et provoquent une force de soulèvement monstrueuse. Toute l'ossature va tirer vers le haut. Concevez votre ancrage pour bloquer cet arrachement, et posez un contreventement efficace pour figer les axes horizontaux.
La lecture des normes techniques ne remplacera jamais l'observation d'un bon geste. Allez regarder des professionnels à l'œuvre sur des chantiers réels. Tapez « scellement chimique charpente sur béton » sur YouTube et analysez leur manière de nettoyer les puits et d'injecter la résine. L'œil absorbe parfois mieux la technique que de longs discours.
❓Foire Aux Questions (FAQ)
Quelle profondeur de perçage pour un ancrage chimique dans un pilier ?
Cette mesure varie selon le diamètre de la tige filetée. Comptez généralement entre 80 mm et 120 mm sur des chantiers courants. Ne jouez pas aux devinettes et lisez la fiche technique du fabricant de résine. C'est elle qui dicte la loi.
Quel type de bois poser au-dessus d'un pilier en béton extérieur ?
La structure affrontera la pluie et le gel. Vous avez l'obligation d'employer un bois de classe 3 au strict minimum. Personnellement, je refuse de travailler avec autre chose qu'une essence de classe 4 ou un bois traité autoclave pour des pièces exposées en permanence.
Combien de temps laisser sécher le pilier béton avant de poser la charpente ?
Attendez 28 jours. Pas 21, pas 25. Ce délai incompressible permet au béton d'atteindre sa résistance mécanique finale. C'est la seule façon d'encaisser le poids de l'édifice et la pression des fixations sans fissurer.
Avez-vous déjà choisi le type de quincaillerie qui supportera votre prochaine structure ? Vérifiez bien la nature de votre maçonnerie avant de valider votre panier de matériaux.
