Comment raccorder 2 câbles 10mm2 : 3 solutions sécurisées et aux normes en 2026
Table des matières
Vous devez rallonger la ligne de votre plaque de cuisson, alimenter un nouveau tableau divisionnaire ou installer une borne de recharge pour véhicule électrique. Face à vous, le redoutable câble de 10mm2. Épais. Rigide. Franchement difficile à manipuler. Bricoler une connexion hasardeuse sur une telle épaisseur me donne des sueurs froides. Sur une ligne soumise à de fortes intensités, l'à-peu-près se paie comptant, généralement par un départ de feu.
"Pour raccorder deux câbles électriques de 10mm2, coupez d'abord l'alimentation. Dénudez les fils sur environ 12 millimètres. Utilisez des blocs de jonction de puissance (borniers) ou des manchons à sertir adaptés aux fortes sections. Placez impérativement cette connexion dans une boîte de dérivation étanche pour respecter les normes de sécurité.
Sécurité et préparation avant de manipuler du 10mm2
La règle absolue avant toute intervention électrique reste invariable. Vous coupez le disjoncteur général. Ne vous fiez jamais uniquement au disjoncteur divisionnaire.
Ce type de câble supporte une forte puissance. Protégé par un disjoncteur de 40 ampères, il alimente vos appareils les plus gourmands en énergie. À ce niveau d'intensité, la moindre erreur de serrage crée une résistance invisible. Cette résistance génère de la chaleur. Le résultat final ? Un risque immédiat d'incendie.
Pour préparer vos câbles de manière chirurgicale, je vous conseille de suivre une routine stricte. D'abord, sectionnez proprement les extrémités de vos deux câbles avec un coupe-câble adapté pour ne pas écraser le cuivre. Retirez ensuite la gaine extérieure sur environ 5 à 7 centimètres pour libérer la phase, le neutre et le fil de terre. L'étape suivante consiste à dénuder chaque conducteur sur 12 millimètres exacts à l'aide d'une pince professionnelle, sans jamais entailler le métal. Enfin, vérifiez la propreté des brins. Vous devez éliminer la moindre trace d'oxydation.
Un mauvais contact ou un isolant endommagé au moment du dénudage cause souvent des fuites de courant insidieuses. Ces défauts invisibles compromettent toute la sécurité de votre réseau. Je vous invite à consulter notre guide complet pour identifier et réparer un problème de masse électrique dans votre maison si vous observez un comportement suspect sur votre installation.

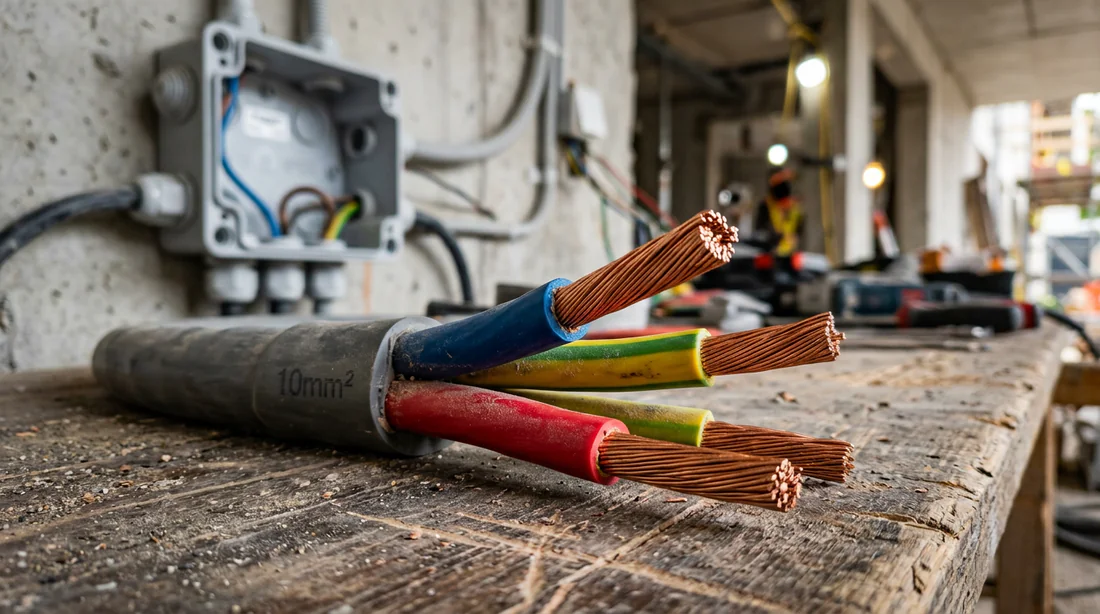

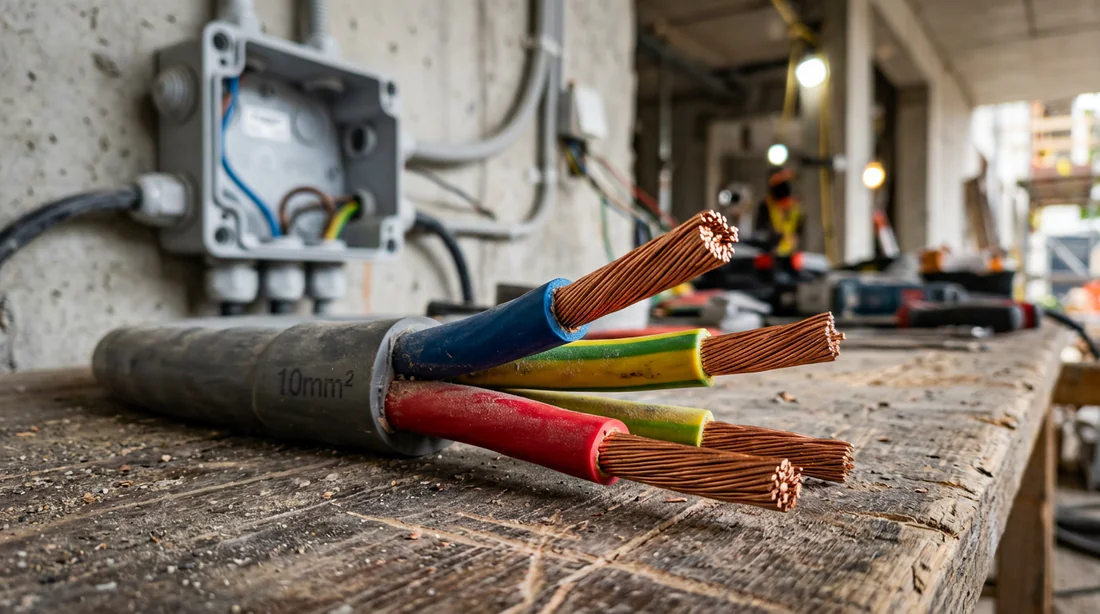

Câblage électrique 10mm2
Les 3 méthodes de raccordement pour câble 10mm2
Oubliez le vieux domino électrique en plastique fondu de nos grands-parents. Pour lier des lignes de forte puissance, la réglementation exige du matériel spécifique et certifié. J'ai sélectionné trois méthodes fiables. Votre choix dépendra de l'espace disponible dans la boîte et de l'outillage présent dans votre atelier.
Le bloc de jonction de puissance (bornier de répartition)
Nous avons affaire ici à la solution la plus robuste, massivement plébiscitée par les électriciens professionnels. Le bornier de puissance assure une fixation mécanique irréprochable.
Le principe reste d'une efficacité redoutable. Vous vissez un segment de mini-rail DIN au fond de la boîte de dérivation. Sur ce rail, vous clipsez des blocs de jonction, comme les fameux Legrand Viking, parfaitement calibrés pour des sections de 10 à 16mm2. Insérez simplement le câble de chaque côté du bornier et serrez fermement. Cette technique garantit une excellente dissipation thermique et bloque tout desserrage intempestif au fil des années.
Les manchons à sertir pour forte section
Vous cherchez une connexion définitive et ultra-compacte ? Le manchon tubulaire à sertir offre la réponse technique parfaite.
Ici, pas la moindre vis à l'horizon. Glissez les fils dénudés face à face dans un cylindre en cuivre étamé. L'étape critique demande d'écraser ce manchon avec une véritable pince à sertir pour cosses non isolées à empreinte hexagonale. N'essayez même pas de bricoler ça avec une vulgaire multiprise. Le raccord lâchera sous la contrainte thermique. Après avoir validé le sertissage, reconstituez obligatoirement l'isolation avec une gaine thermorétractable à paroi épaisse.
Les bornes à leviers (Wago) haute capacité
La marque Wago facilite la vie de tous les rénovateurs. Attention tout de même aux limites techniques. Les bornes à leviers standards de la célèbre série 221 transparente plafonnent généralement à des sections de 4 ou 6mm2.
Pour une section de fil de 10mm2, vous devez chercher des références industrielles haute capacité capables d'encaisser jusqu'à 41 ampères. Ces connecteurs rapides emprisonnent le fil sous un levier puissant pour maintenir une pression de contact constante. J'apprécie la rapidité du système, mais gardez en tête que ces gros modèles grignotent pas mal d'espace dans le boîtier.
Comparatif des connecteurs pour 10mm2
Pour vous aider à choisir la méthode la mieux adaptée à votre chantier, voici mon analyse technique comparative.
| Type de raccord | Outil nécessaire | Fiabilité | Niveau de difficulté |
|---|---|---|---|
| Bloc de jonction (Rail DIN) | Tournevis plat de précision | Très Haute | Facile |
| Manchon tubulaire à sertir | Pince à sertir hexagonale pro | Maximale (définitif) | Difficile |
| Borne à levier (Spécifique 10mm2) | Pince à dénuder classique | Haute | Très Facile |
Si vous devez opérer dans des combles difficiles d'accès où la manipulation des outils est entravée, privilégiez le bloc de jonction sur rail DIN. C'est l'option qui offre le meilleur compromis entre sécurité thermique à 40 ampères et facilité de mise en œuvre pour un bricoleur averti.
Fil rigide (monobrin) contre fil souple (multibrins) : attention à l'erreur fatale
C'est franchement inquiétant de voir le nombre de départs de feu causés par une erreur basique. Beaucoup pensent que tous les câbles de 10mm2 se traitent exactement de la même manière. Faux.
Vous rencontrerez toujours deux types de conducteurs. Le câble rigide de type U1000 R2V possède une âme en cuivre massive et rebelle au pliage. Le câble souple de type HO7RN-F rassemble quant à lui une multitude de fils de cuivre très fins.
Je vois trop souvent des gens insérer un fil souple directement dans un bornier à vis. C'est une faute grave. La vis va impitoyablement écraser, cisailler et casser les petits brins. La section utile chute drastiquement pour créer un point d'échauffement, puis un arc électrique ou un court-circuit.
Face à du multibrins, la règle ne souffre d'aucune exception. Prenez une pince à sertir et fixez des embouts de câblage métalliques sur les extrémités dénudées. L'embout solidifie le faisceau et encaisse la pression de la vis sans sourciller.
L'obligation légale de la boîte de dérivation en 2026
Faire un beau raccordement représente seulement la moitié du chemin. Laisser une connexion électrique volante dans un faux plafond ou derrière du Placo est totalement illégal.
La norme NF C 15-100 mise à jour pour 2026 ne laisse aucune place au doute. Toute jonction demande une protection mécanique et une accessibilité totale. Votre raccordement doit vivre dans une boîte de dérivation solidement fixée. Son couvercle protège la connexion de la poussière, de l'humidité et isole l'installation si une surchauffe survient.
Cet impératif de protection suit l'intégralité du cheminement des câbles. Si la ligne traverse des isolants thermiques, des règles très strictes s'imposent pour empêcher l'accumulation de chaleur. Pour maîtriser ce point de conformité, je vous conseille vivement la lecture de notre dossier sur les normes 2026 pour un câble électrique sans gaine dans de la laine de verre.
Les fortes puissances ne tolèrent jamais l'improvisation. Un dénudage chirurgical, un bornier parfaitement calibré et un boîtier étanche permettront à votre ligne d'encaisser la charge pendant des décennies. Avez-vous déjà vérifié la compatibilité de votre tableau électrique actuel avant de brancher ce nouveau câble ?
❓Foire Aux Questions (FAQ)
Puis-je utiliser un simple domino pour raccorder du 10mm2 ?
Techniquement oui, si sa capacité certifie le 10mm2. En pratique, je déconseille fortement cette approche. Les borniers de puissance ou les manchons offrent une bien meilleure sécurité face aux risques de desserrage thermique. Oubliez le domino pour les gros calibres.
Quelle est la puissance maximale tolérée par un câble de 10mm2 ?
Protégé par son disjoncteur 40A, ce conducteur supporte généralement autour de 9000W sur un réseau 230V classique. C'est le calibre idéal pour alimenter les plaques de cuisson ou les pompes à chaleur en toute sécurité.
Peut-on noyer un raccord de 10mm2 dans le plâtre ?
C'est strictement interdit. La norme électrique refuse l'encastrement définitif d'un raccord dans un mur. La connexion vit obligatoirement dans une boîte de dérivation qui doit, par définition, rester accessible et visitable à tout moment.
