Où se trouve la sonde de température d'une clim Airton ? Le guide 2026
Table des matières
Votre climatiseur n'en fait qu'à sa tête. Vous demandez une brise légère, il recrache un blizzard. Ou bien il tourne à plein régime à l'infini, planté sur un code d'erreur complètement cryptique. Je vous arrête tout de suite avant que vous n'appeliez un frigoriste pour une intervention hors de prix. Le coupable coûte souvent moins de dix euros. C'est le capteur de température. Le vrai défi consiste simplement à mettre la main dessus.

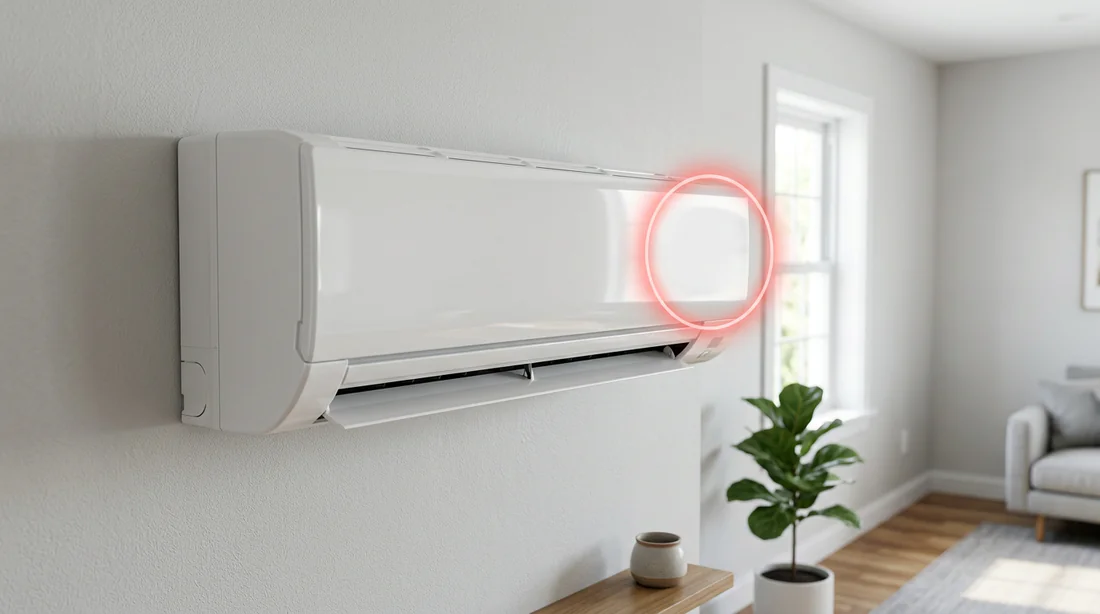

"Dans une climatisation Airton, la sonde de température ambiante se trouve dans l'unité intérieure (split), placée juste derrière la façade en plastique et les filtres à air. Elle ressemble à une petite goutte noire au bout d'un câble. La seconde sonde (de dégivrage) est directement insérée dans les tubes en cuivre de l'évaporateur.
Les 2 types de sondes sur une unité intérieure Airton
Je vois l'erreur tous les jours chez les particuliers. On s'imagine tout savoir sur l'emplacement de la sonde de température de la clim Airton. On pense que la machine n'abrite qu'un seul capteur. Faux. Pour bien piloter le chaud et le froid, votre unité murale cache en réalité deux éléments bien distincts avec des rôles très précis. Confondre ces deux pièces vous envoie droit dans le mur lors du diagnostic.
La sonde de température ambiante
C'est la plus visible des deux. Vous la repérerez vite avec sa petite tête noire en résine soudée au bout d'un fil électrique. Elle tient sur une fine patte en plastique, juste devant les ailettes métalliques du split. Sa mission ? Elle « renifle » l'air de la pièce avant l'aspiration par la turbine. C'est elle qui hurle à la carte mère s'il fait 20°C ou 25°C dans le salon.

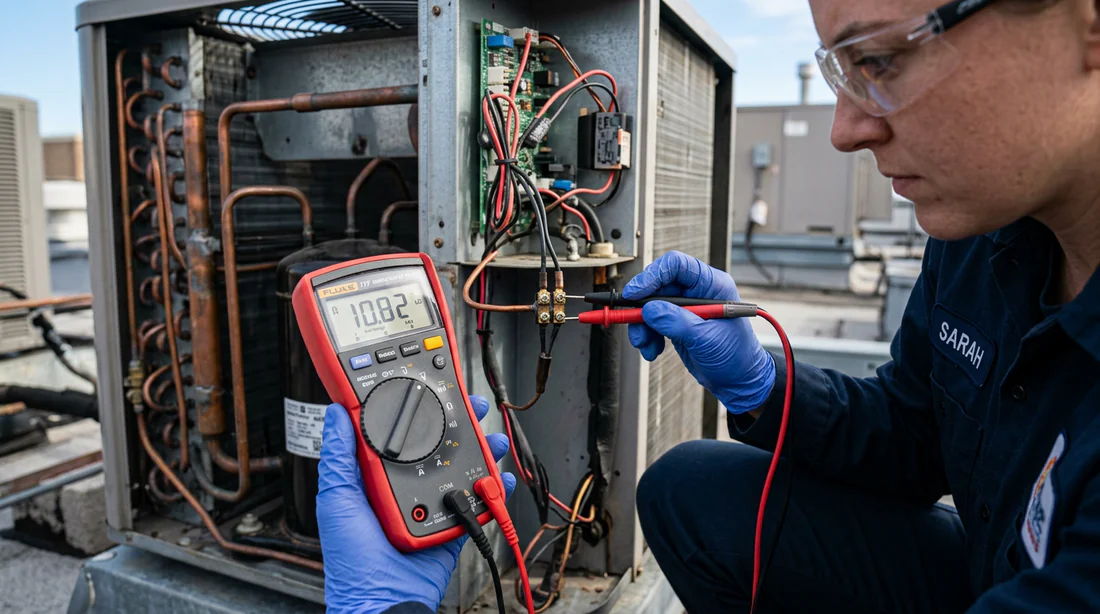

Test de résistance d'une sonde thermistance
La sonde de batterie
Celle-ci joue à cache-cache. Visuellement, on dirait un mini-cylindre métallique en cuivre ou en acier inoxydable. Ne la cherchez pas à l'air libre. Elle se glisse à l'intérieur d'un fourreau soudé à même la tuyauterie de l'évaporateur. Son rôle reste strictement protecteur. Elle relève la température du gaz frigorigène pour forcer les cycles de dégivrage. Sans elle, votre appareil se transformerait en bloc de glace en quelques heures.
Diagnostic des symptômes d'une panne Airton
Ne démontez rien avant d'avoir observé la machine. Une thermistance en rade inonde le processeur de fausses données et fait dérailler tout le cycle thermique.
Voici ce qui se passe réellement à l'intérieur de la machine selon le comportement observé :
| Symptôme observé | Ce qui se passe réellement |
|---|---|
| Rotation permanente du moteur | La thermistance bloque le système sur une fausse valeur. La machine croit ne jamais atteindre la température souhaitée et force le compresseur à l'infini. |
| Décalage thermique flagrant | Le capteur a perdu toute précision. Vous réglez la machine sur 20°C mais elle stoppe à 24°C parce qu'elle interprète mal la chaleur de l'air. |
| Affichage du code E1 ou E2 | La carte mère détecte un défaut électrique franc. Le composant est court-circuité ou le fil est sectionné net. |
Tester la résistance au multimètre
Je refuse que vous achetiez une pièce neuve sans avoir prouvé la panne. Une sonde de température de clim fonctionne avec un composant CTN (Coefficient de Température Négatif). Concrètement, sa résistance diminue quand la chaleur grimpe. C'est purement mécanique.
Attrapez votre testeur électrique et calez-le sur la fonction Ohmmètre (kΩ). Débranchez d'abord le connecteur blanc de la sonde depuis la carte mère. Posez ensuite vos pointes de touche directement sur les deux broches métalliques de la prise. Le cadran doit afficher une valeur stable autour des 10.0 kΩ s'il fait 25°C dans la pièce.
Serrez ensuite la tête de la sonde dans votre poing pour la réchauffer au contact de votre peau. Gardez les yeux sur l'écran. La valeur doit chuter progressivement. Si l'affichage reste bloqué sur l'infini (« 1 » ou « OL ») ou affiche bêtement 0, le diagnostic est sans appel. Votre pièce est morte.
Savoir manier un appareil de mesure fait toute la différence. Si vous doutez de vos réglages, prenez cinq minutes pourdécouvrir comment bien utiliser un multimètre pour vos diagnostics électriques. C'est la base absolue pour ne pas travailler à l'aveugle.
Remplacement et précautions pour commander
Acheter le premier capteur venu sur internet est le meilleur moyen de saboter votre installation. Ces pièces n'ont rien d'universel. Elles respectent un étalonnage d'usine très strict. Chez Airton, on oscille souvent entre 5k, 10k ou 15k Ohms pour une température de référence à 25°C.
Soudez une thermistance de 5k à la place d'une 10k et la machine croira à une canicule alors qu'il fait bon dans votre salon. Épargnez-vous cette erreur de débutant. Lisez la plaque signalétique collée sur le flanc du split ou sur le compresseur extérieur. Cherchez la référence exacte de la machine avant de passer en caisse.
❓Foire Aux Questions (FAQ)
Quel code erreur clignote si la pièce est hors service ?
Les codes varient selon l'année de votre matériel. Vous verrez le plus souvent s'afficher E1, E2 ou parfois F1. La carte électronique vous avertit simplement que le fil est coupé ou que le composant a grillé en court-circuit.
Peut-on shunter le capteur pour dépanner ?
Ne faites jamais ça. Relier les fils pour contourner la sécurité rend la carte mère totalement aveugle. L'appareil va perdre tout contrôle sur la pression du gaz. Vous risquez simplement de foudroyer le compresseur pour de bon. C'est du suicide matériel.
Faut-il ouvrir l'unité extérieure ?
Non. Tout le pilotage de la température ambiante se gère dans l'unité intérieure. Le bloc extérieur possède bien ses propres capteurs pour analyser l'air du dehors. Sauf que leur accès vous obligera à tomber toute la carrosserie en tôle. Ce n'est clairement pas le même niveau de démontage.
Vous avez réussi à repérer votre composant ? Avant de commander un remplaçant, avez-vous pris la peine de tester sa résistance avec votre multimètre comme on vient de le voir ? Racontez-moi dans les commentaires quelle valeur Ohmique vous obtenez, je vous dirai si la pièce est bonne pour la poubelle.
Comment accéder à la sonde de votre split en 4 étapes
On ne met pas les mains dans l'électronique au hasard. Préparez un minimum votre zone. Vous aurez besoin de trois choses simples : un tournevis cruciforme adapté, un escabeau stable et des gants isolants.
Première étape pour couper le courant
C'est la règle de base. Éteindre l'appareil avec la télécommande ne suffit absolument pas. Le courant circule encore dans la carte de puissance. Allez jusqu'à votre tableau électrique et coupez le disjoncteur dédié à la climatisation pour neutraliser le danger.
Carte mère et connectique de climatiseur
Soulever la façade avant
Placez-vous face au mur. Cherchez avec vos doigts les petites encoches sur les côtés droit et gauche du capot en plastique. Saisissez-les, tirez fermement vers vous puis poussez vers le haut. La façade va basculer sur ses charnières et se bloquer en position ouverte.
Retirer les filtres anti-poussière
Le capot levé révèle deux grilles en filet de nylon. Poussez-les légèrement vers le haut pour les sortir de leurs crans. Tirez ensuite vers vous pour les faire glisser vers le bas. Vous avez maintenant une vue dégagée sur l'échangeur thermique, cette immense grille aux ailettes argentées.
Repérer et libérer la thermistance
Regardez vers la droite de l'appareil. C'est là que se planque le boîtier de la carte électronique. Juste au-dessus du cache, un petit fil noir pend presque dans le vide. Au bout de ce fil se trouve notre fameuse sonde d'ambiance. Elle tient dans un petit clip en plastique. Détachez-la avec douceur pour ne pas arracher le câblage depuis la platine. Si vous cherchez plutôt la sonde de batterie, suivez le câble qui part vers les tubes en cuivre de l'échangeur et extrayez le petit cylindre de son étui.
