Ferraillage poutre béton 5m : Guide et calculs
Table des matières
Cinq mètres de portée libre. Ça paraît rien sur un plan. Mais quand vous êtes devant votre coffrage, avec vos barres d'acier posées au sol et la dalle à supporter au-dessus, le vertige technique est bien réel. Franchir 5 mètres sans appui intermédiaire, c'est du gros œuvre structurel, pas du bricolage du dimanche. Et les « conseils » glanés sur les forums, du type « mets 4 fers de 10 et ça passera », peuvent littéralement faire s'effondrer votre plancher. Ce guide vous donne les dimensions, les diamètres d'acier et les règles de calcul conformes à l'Eurocode 2 pour monter cette poutre correctement. Avec un avertissement franc : à cette portée, le bureau d'études structure n'est pas un luxe.
"Pour le ferraillage d'une poutre en béton de 5m, la hauteur totale doit mesurer entre 40 et 50 cm. L'armature principale exige des barres longitudinales de diamètre 12 à 16 mm en zone basse tendue, sécurisées par des cadres transversaux de 8 mm espacés de 15 cm maximum.
Les règles de base pour une portée de 5 mètres
Il y a une formule que tous les gars du bâtiment connaissent par cœur : la retombée d'une poutre, c'est sa portée divisée par 10 à 12. Pour vos 5 mètres, ça donne une hauteur totale comprise entre 41 et 50 cm. Pas 30 cm. Pas 35 cm. Entre 41 et 50.
Pourquoi cette fourchette ? Parce qu'une poutre trop fine va fléchir. Pas forcément casser du jour au lendemain (quoique), mais se déformer progressivement sous la charge permanente. La flèche admissible, c'est-à-dire la courbure maximale tolérée avant que ça pose un problème, est encadrée par l'Eurocode 2. Et croyez-moi, un plancher qui « poche » de 2 cm au milieu de la pièce, ça se voit, ça inquiète, et ça fissure le carrelage.
Quelques prérequis de sécurité à graver dans le marbre avant de toucher un seul fer :
- La largeur de la poutre est généralement fixée à 20 cm.
C'est logique : ça correspond à l'épaisseur standard d'un parpaing de 20, ce qui facilite l'intégration dans le mur porteur. Certains cas de charge lourde peuvent imposer 25 cm, mais 20 reste la norme courante.
- La hauteur de retombée (la partie visible sous la dalle) se calcule en soustrayant l'épaisseur du plancher à la hauteur totale.
Si votre poutre fait 45 cm de haut et votre dalle 15 cm, la retombée visible sera de 30 cm sous plafond.
- Les appuis de la poutre sur les murs ou poteaux doivent mesurer au minimum 20 cm de chaque côté.
Un appui trop court, c'est une poutre qui repose « sur le bord » et concentre des contraintes de poinçonnement monstrueuses.
- Le béton utilisé doit être au minimum un C25/30 (25 MPa en compression à 28 jours).
Oubliez le béton de chantier dosé « à la louche ».
Vous hésitez entre 42 et 50 cm de hauteur ? Prenez plus haut. Un centimètre de hauteur supplémentaire apporte beaucoup plus de rigidité qu'un centimètre de largeur en plus. C'est la hauteur qui travaille, pas la largeur. Et le surcoût en béton est négligeable comparé au gain structurel.

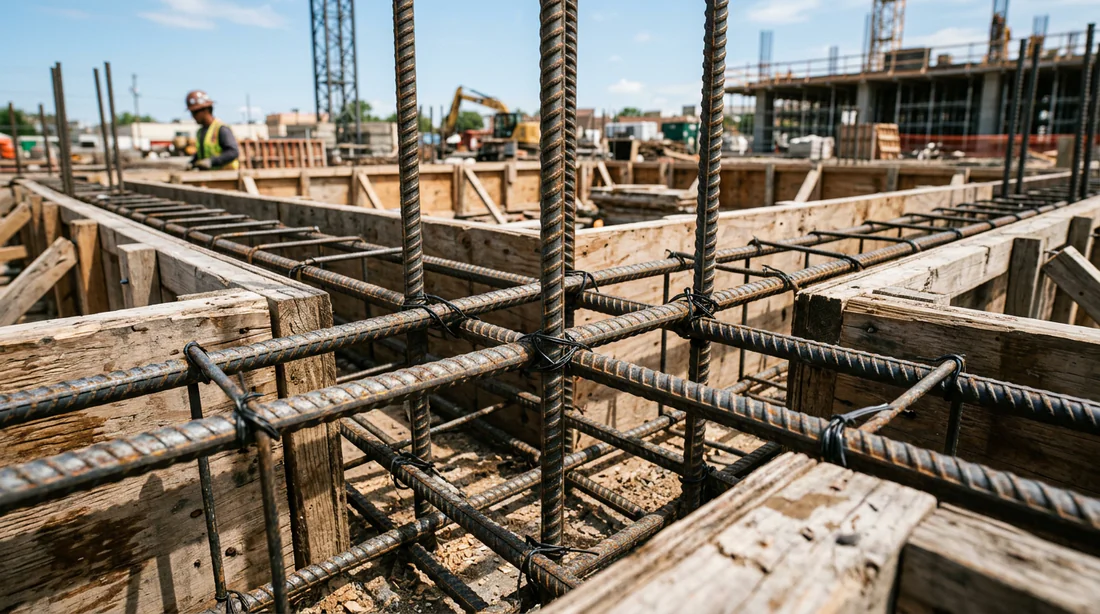

Préparation des armatures métalliques sur un chantier de construction

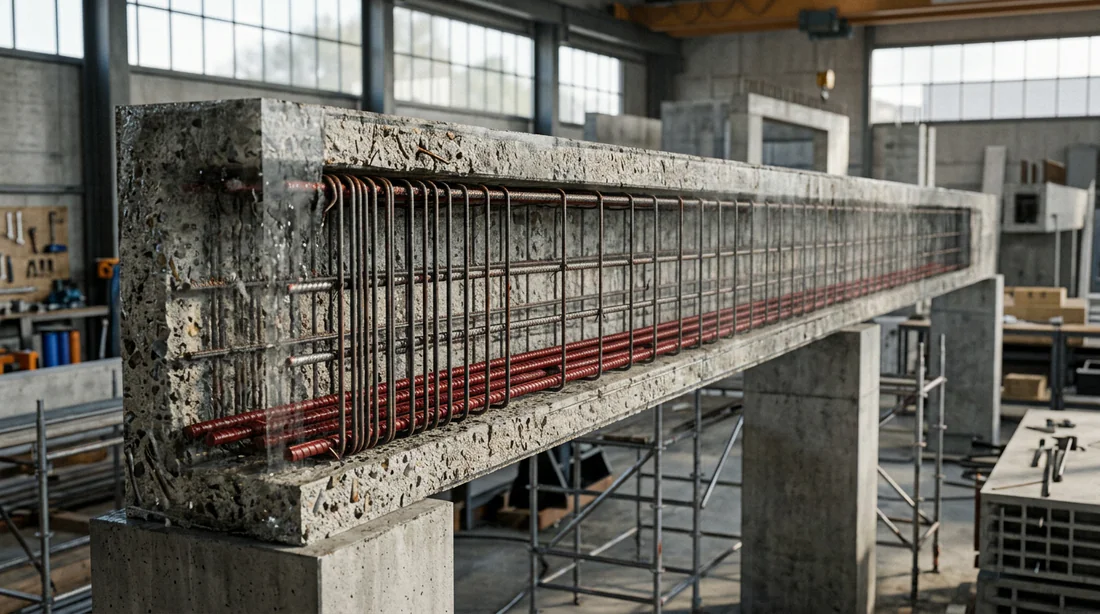

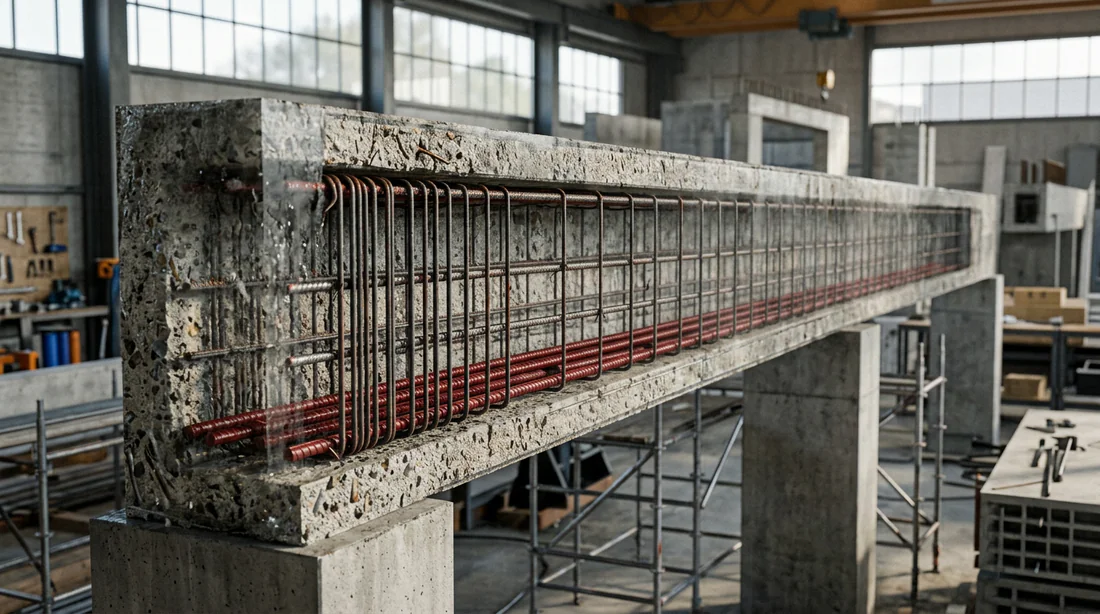

Composition de l'armature métallique
Une poutre en béton armé, ce n'est pas du béton avec des fers dedans « pour faire bien ». C'est un matériau composite où chaque composant a un rôle précis. Le béton encaisse la compression. L'acier encaisse la traction. Les deux ensemble forment un couple mécanique.
Quand votre poutre de 5 mètres supporte un plancher, elle fléchit sous la charge. Sa partie basse s'étire (elle est en traction), sa partie haute se comprime. Or le béton, aussi dur soit-il, est catastrophique en traction : il casse net, sans prévenir. C'est pour ça que les aciers principaux se trouvent en bas de la poutre, dans la zone tendue. Ils rattrapent ce que le béton ne sait pas faire.
La partie haute, elle, est en zone comprimée. Le béton s'en sort très bien tout seul ici, mais on place quand même quelques barres pour maintenir les cadres en forme et reprendre d'éventuels moments négatifs (notamment sur les appuis dans le cas d'une poutre continue).
L'ensemble forme ce qu'on appelle la cage d'armature. Un squelette métallique tridimensionnel, composé de trois familles d'acier distinctes que je détaille maintenant.
Les aciers longitudinaux (filants)
Ce sont vos barres principales, celles qui courent sur toute la longueur de la poutre (plus les ancrages de part et d'autre). Pour une portée de 5 mètres, on parle d'acier à haute adhérence, les fameux « HA », reconnaissables à leurs nervures en spirale qui agrippent le béton.
En nappe inférieure (zone tendue, celle qui fait le gros du travail), les diamètres courants pour 5 mètres sont le HA 12, le HA 14 ou le HA 16, en fonction de la charge à reprendre. Trois barres de HA 16 en bas d'une poutre de 20 cm de large, c'est un schéma assez classique pour un plancher d'habitation. Mais ce n'est pas une règle universelle. La descente de charge exacte détermine le nombre et le diamètre.
En nappe supérieure (zone comprimée), on descend d'un cran : du HA 10 ou du HA 12 suffit généralement. Deux barres en partie haute pour « tenir » les cadres et assurer la géométrie de la cage. Certains bureaux d'études en prévoient davantage au droit des appuis pour reprendre le moment négatif, surtout si la poutre est encastrée (et pas simplement posée).
Un point que beaucoup d'auto-constructeurs négligent : la longueur de vos barres. Si vos fers ne font que 5 mètres pile, il manque les crochets d'ancrage aux extrémités. Prévoyez des barres plus longues, ou un recouvrement (on y revient dans la FAQ).
Les aciers transversaux (cadres et étriers)
Voilà les héros méconnus de la poutre. Les cadres, ce sont ces rectangles d'acier qui entourent les barres longitudinales à intervalles réguliers. Leur job ? Reprendre l'effort tranchant, cette force de cisaillement qui tente de « découper » la poutre, surtout près des appuis.
Imaginez une baguette de pain que vous chargez au milieu. Elle ne casse pas forcément en son centre. Elle se fissure souvent en diagonale, à 45°, près des points d'appui. C'est exactement ce que fait l'effort tranchant sur une poutre en béton. Et les cadres sont là pour coudre ces fissures avant qu'elles n'apparaissent.
Le matériau : du fil en acier haute adhérence de HA 6 ou HA 8. Le HA 8 est préférable pour une poutre de cette portée, on ne lésine pas.
L'espacement, c'est là que ça se joue. Près des appuis (le premier quart de la portée, soit environ 1,25 m de chaque côté), les cadres doivent être resserrés : un tous les 10 cm. Vers le centre de la poutre, où l'effort tranchant diminue, on peut les espacer à 15 voire 20 cm. Cette répartition non uniforme est fondamentale. Un espacement constant de 20 cm sur toute la longueur ? Insuffisant aux appuis. Je le vois trop souvent.
Quand vous façonnez vos cadres, fermez-les avec un crochet à135° (pas à 90°). Un crochet à 90° a tendance à s'ouvrir sous contrainte. Le crochet à 135° rabattu vers l'intérieur du béton assure un ancrage mécanique bien plus fiable. C'est d'ailleurs une exigence normative.
Tableau de dimensionnement : Section et diamètres
Voici le tableau que vous ne trouverez pas facilement ailleurs. Il croise le type de charge avec les dimensions et armatures recommandées pour une portée de 5 mètres. Je préfère être transparent : ces valeurs sont des ordres de grandeur issus des abaques courants conformes à l'Eurocode 2, pour un béton C25/30 et des aciers HA 500 MPa. Elles ne remplacent pas un calcul de descente de charge spécifique à votre projet.
| Paramètre | Plancher léger (combles, terrasse non accessible) | Plancher courant (habitation, bureau) | Plancher lourd (stockage, garage avec véhicules) |
|---|---|---|---|
| Charge estimée (hors poids propre) | 150 à 250 kg/m² | 250 à 400 kg/m² | 400 à 600 kg/m² |
| Section de poutre recommandée | 20 × 40 cm | 20 × 45 cm | 20 × 50 cm (voire 25 × 50) |
| Aciers nappe inférieure | 3 HA 12 | 3 HA 14 | 3 HA 16 + 2 HA 14 |
| Aciers nappe supérieure | 2 HA 10 | 2 HA 10 | 2 HA 12 |
| Cadres transversaux | HA 6 tous les 15 cm (10 cm aux appuis) | HA 8 tous les 15 cm (10 cm aux appuis) | HA 8 tous les 12 cm (8 cm aux appuis) |
Quelques observations sur ce tableau. La colonne « plancher lourd » monte vite en section d'acier. Cinq barres en nappe basse, ça commence à faire du monde dans 20 cm de large. L'enrobage, l'espacement entre barres (la norme impose un espace libre au moins égal au diamètre de la plus grosse barre, avec un minimum de 25 mm), tout ça se compresse. C'est pour cette raison qu'on passe parfois à 25 cm de largeur sur les charges importantes.
Et le passage de 3 HA 12 à 3 HA 16, c'est loin d'être anodin. La section d'acier passe de 3,39 cm² à 6,03 cm². Quasiment le double. Chaque millimètre de diamètre compte.
3 étapes pour assembler la cage d'armature
Un bon dimensionnement sur le papier ne vaut rien si l'assemblage est bâclé sur le chantier. Des cadres mal positionnés, des ligatures qui lâchent pendant le coulage, une cage qui touche le fond du coffrage : autant de défauts qui peuvent transformer votre poutre en point faible structurel. La rigueur du montage, c'est votre assurance-vie.
1. Façonnage et positionnement des fers
Première étape : couper vos barres à la bonne longueur. Pour les aciers filants, n'oubliez pas d'ajouter la longueur des crochets d'ancrage à chaque extrémité. Un crochet standard, c'est environ 15 à 20 cm de barre supplémentaire par côté (l'Eurocode 2 donne des formules précises selon le diamètre).
Le façonnage des crochets se fait à la cintreuse. L'angle standard est de 135° pour les cadres et étriers, et souvent un retour à 90° ou un crochet en « U » pour les barres longitudinales, selon le détail du ferraillage fourni par le bureau d'études. Le mandrin de cintrage (le diamètre autour duquel vous pliez la barre) ne doit jamais être trop petit : minimum 4 fois le diamètre de la barre pour du HA, sinon vous risquez de fragiliser l'acier au point de pliage.
Un truc que j'ai appris à la dure : tracez vos espacements de cadres directement sur les barres filantes avec un marqueur avant d'assembler quoi que ce soit. Ça paraît basique, mais une fois que vous êtes à quatre pattes dans le coffrage avec les gants pleins de rouille, vous serez bien content d'avoir des repères visuels.
2. Ligature des cadres sur les barres
On enfile les cadres un par un sur les barres longitudinales (nappe haute et nappe basse déjà en position), puis on les ligature. Le matériau : du fil de fer recuit (fil doux, généralement de 1,2 mm de diamètre). L'outil : une pince à ligaturer ou une simple tenaille.
La technique : passez le fil en diagonale autour de l'intersection barre/cadre, croisez, et torsadez avec la tenaille en tirant légèrement vers vous. Trois ou quatre tours suffisent. Pas besoin de faire un nœud de marin, mais ça doit tenir fermement. La cage va être manipulée, soulevée, posée dans le coffrage. Si vos ligatures lâchent à ce moment-là, vous recommencez à zéro.
Un point non négociable : chaque cadre doit être parfaitement perpendiculaire aux barres filantes. Un cadre qui penche, c'est un cadre qui ne reprend plus l'effort tranchant comme prévu. Vérifiez avec une équerre de maçon, au moins pour les premiers. Après, l'œil se cale.
Ligaturer les quatre angles de chaque cadre. Pas deux angles sur quatre « parce que ça tient déjà ». Les quatre.
3. Mise en place des cales d'enrobage
C'est le détail qui sépare une poutre durable d'une poutre qui rouille de l'intérieur en dix ans. L'enrobage, c'est l'épaisseur de béton entre la surface extérieure de la poutre et le premier acier. La norme impose 3 cm minimum pour un ouvrage en intérieur, et jusqu'à 4 ou 5 cm en milieu extérieur ou agressif.
Pourquoi c'est si important ? Parce que le béton protège l'acier de la corrosion. Son pH alcalin (autour de 12,5) crée une couche de passivation sur l'acier qui empêche la rouille. Mais si l'enrobage est insuffisant, le CO2 de l'air pénètre, le pH chute (c'est la carbonatation), et l'acier commence à rouiller. L'oxydation fait gonfler l'acier, le béton éclate, et c'est la spirale. Vous avez déjà vu ces poutres avec des fers apparents et rouillés sur de vieux bâtiments ? Voilà ce qui se passe.
Les cales d'enrobage, en plastique ou en béton (les petites « rondelles » ou « clips » que vous trouvez chez tout négoce de matériaux), se fixent sur les barres et viennent s'appuyer contre le coffrage. Elles garantissent que la cage « flotte » au bon endroit dans le coffrage, sans jamais toucher le bois.
Répartissez-les tous les 50 cm environ, sur le fond et sur les côtés. Et vérifiez après la mise en place : si la cage bouge quand vous secouez le coffrage, ajoutez des cales. Pendant le coulage, le béton pousse fort. Une cage qui se déplace de 2 cm, c'est 2 cm d'enrobage en moins quelque part.
Avant de couler, faites un dernier contrôle visuel. Passez la main sous la cage : sentez-vous les cales en fond de coffrage ? Regardez les côtés : l'espace entre les cadres et les planches est-il régulier ? Ce contrôle de 5 minutes peut vous éviter des pathologies structurelles à 15 ans.
Avertissement E-E-A-T : L'avis du bureau d'études
Je vais être direct. Tout ce que vous venez de lire est basé sur des règles de dimensionnement conformes aux normes en vigueur en 2026, notamment l'Eurocode 2. Les tableaux, les diamètres, les espacements : ce sont des ordres de grandeur fiables pour des cas standard. Mais votre situation n'est probablement pas un « cas standard ».
Une poutre de 5 mètres, ce n'est pas un linteau de fenêtre. C'est un élément structurel qui reprend potentiellement des tonnes de charge. Et la descente de charge, c'est-à-dire le calcul précis de tout ce qui pèse sur cette poutre (poids du plancher, cloisons, meubles, marge de sécurité, effets dynamiques), dépend de votre configuration spécifique. Pas de celle du voisin.
Le plancher est-il en poutrelles-hourdis ou en dalle pleine ? Y a-t-il un mur porteur au-dessus ? La poutre repose-t-elle sur des poteaux en béton ou sur des murs en parpaings creux ? Chaque réponse modifie le calcul. Et une erreur dans la descente de charge, ça ne se rattrape pas une fois le béton coulé.
Mon conseil (et c'est probablement le conseil le plus important de cet article) : faites valider votre ferraillage par un bureau d'études structure. Un BET facture entre 300 et 800 euros pour le calcul et le plan de ferraillage d'une poutre. Rapporté au coût global des travaux et surtout au risque d'un effondrement, c'est dérisoire. Le BET vous fournira un plan d'armatures coté au millimètre, avec le nombre exact de barres, les diamètres, les recouvrements, les espacements de cadres. Vous n'aurez plus qu'à exécuter.
D'ailleurs, la rigueur qu'exige le travail du béton armé ne se limite pas aux poutres. Même pour des ouvrages qui semblent plus modestes, comme agrandir une marche d'escalier en béton, les principes de coffrage, de ferraillage et de dosage restent les mêmes. Un béton bien fait, c'est une méthode bien appliquée, quelle que soit la taille de l'ouvrage.
Ne jouez pas aux devinettes avec la structure de votre maison. Les forums regorgent de témoignages de gens qui ont « fait à l'instinct » et qui se retrouvent avec des fissures, des flèches excessives, ou pire. Votre poutre de 5 mètres mérite un calcul sérieux.
❓Foire Aux Questions (FAQ)
Peut-on utiliser un chaînage standard 15x15 pour une poutre de 5m ?
Non. Et le dire clairement pourrait éviter un accident. Un chaînage de 15x15 cm est conçu pour ceinturer les murs à chaque niveau et répartir les charges horizontales (vent, retrait, tassement différentiel). Sa section est ridicule face aux contraintes d'une poutre en flexion sur 5 mètres de portée libre. Le chaînage n'est pas dimensionné pour supporter une charge verticale et franchir le vide. Utiliser un chaînage en guise de poutre, c'est garantir une rupture par flexion ou un excès de flèche. Ne prenez pas ce risque.
Quel type de béton couler pour une telle armature ?
Un béton de classe C25/30 minimum, ce qui correspond à une résistance caractéristique de 25 MPa en compression à 28 jours. Pour une poutre de 5 mètres, je recommande un béton livré par toupie (BPE), pas un béton fabriqué à la bétonnière sur chantier. La régularité du dosage est trop importante. Coulez en une seule fois pour éviter les reprises de bétonnage (points faibles). Et surtout, vibrez le béton à l'aiguille vibrante, surtout autour des armatures : c'est le seul moyen d'éviter les « nids de cailloux », ces poches de gravier sans ciment qui réduisent la résistance et compromettent l'enrobage des aciers.
Quelle est la longueur de recouvrement nécessaire entre deux fers ?
La règle pratique : 50 fois le diamètre de la barre. Pour un HA 12, ça donne 60 cm de chevauchement. Pour un HA 16, comptez 80 cm. Ce recouvrement doit être ligaturé et idéalement positionné en dehors des zones de moment maximal (donc pas en plein milieu de la poutre). Décalez aussi les recouvrements des barres voisines pour ne pas créer un point de faiblesse concentré. Votre BET précisera les longueurs exactes selon la nuance d'acier et la classe de béton retenues.
