Norme gaine électrique dans une dalle béton : le guide 2026
Table des matières
Le ferraillage est en place, la toupie de béton arrive demain matin, mais une angoisse tenace vous empêche de dormir. Avez-vous posé vos gaines électriques dans les règles de l'art ? Intégrer des réseaux dans le gros œuvre pardonne rarement. Un mauvais positionnement suffit pour récolter un refus catégorique du Consuel avant même la fin du chantier. Sans parler des risques d'incendie ou d'un affaiblissement dramatique de votre structure. Je le vois trop souvent sur les chantiers, l'improvisation coûte cher. Vous n'avez pas le droit à l'erreur. Il vous faut des réponses claires, valables immédiatement.
"Selon la norme NF C 15-100, une gaine électrique (type ICTA) noyée dans une dalle béton doit être enrobée d'au moins 3 cm de béton pour éviter la fissuration. Les gaines doivent être fixées solidement au treillis soudé tous les 50 cm maximum et croiser les armatures de manière perpendiculaire.
La norme NF C 15-100 : ce qu'exige la loi pour le béton
L'électricité et la maçonnerie semblent souvent appartenir à deux mondes distincts. Pourtant, la norme NF C 15-100 les lie intimement quand on noie des circuits dans la matière brute. Cette réglementation stricte dicte les conditions de sécurité absolues pour protéger vos installations.
L'intégration dans le gros œuvre s'anticipe dès les premiers plans. La loi interdit formellement d'enfouir des boîtes de dérivation dans le béton. Toutes vos connexions doivent rester parfaitement accessibles en surface. Si vous ignorez ces directives, vous vous exposez à des surchauffes internes invisibles et à un avis défavorable immédiat lors du passage de l'inspecteur. Mais rassurez-vous, nous avons vérifié toutes les préconisations techniques détaillées dans cet article. Elles sont parfaitement à jour pour les chantiers de 2026.

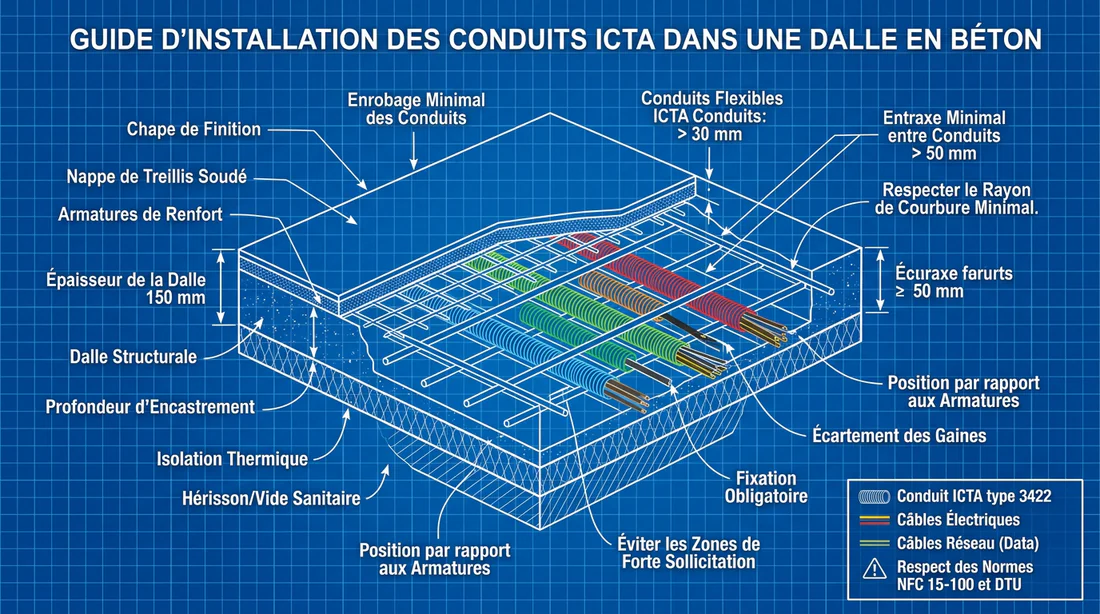

Schéma technique norme gaine ICTA dalle béton
Quel type de gaine choisir pour un coulage en dalle ?
Oubliez les conduits rigides ou le matériel de mauvaise qualité. Le coulage d'une dalle constitue une épreuve physique d'une violence inouïe pour vos réseaux. Le poids de la matière, les coups de pelle, le passage de l'aiguille vibrante et le piétinement incessant des maçons exigent une protection maximale.
La gaine ICTA (Isolant Cintrable Transversalement Élastique Annelé) représente la seule option légale et intelligente. Sa vraie force réside dans son indice de résistance mécanique IK08. Cette certification garantit que le conduit résistera au poids d'un homme ou à la pression du ciment frais sans s'écraser.
Nous vous conseillons de bien calibrer votre installation pour ne pas forcer lors du tirage des câbles. Voici les correspondances réglementaires à respecter :
| Diamètre de la gaine ICTA | Section des conducteurs | Capacité maximale recommandée |
|---|---|---|
| 16 mm | 1,5 mm² (Éclairage) | 3 fils maximum |
| 20 mm | 2,5 mm² (Prises classiques) | 3 à 4 fils maximum |
| 25 mm | 6 mm² (Plaque de cuisson) | 3 fils maximum |
Achetez toujours vos gaines ICTA pré-filées ou équipées d'un tire-fil robuste. Passer une aiguille dans une gaine vide et cintrée de 15 mètres une fois le béton sec relève souvent du cauchemar.

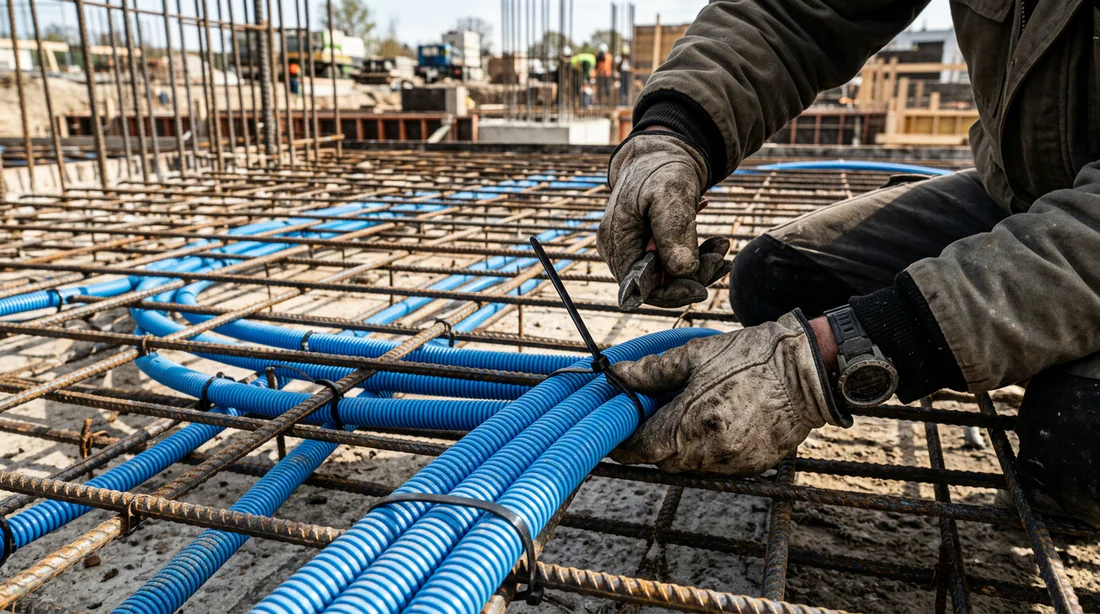

Technique d'attache de gaine ICTA sur armature
Les 4 règles d'or de l'enrobage et du positionnement
Appliquer scrupuleusement ces principes garantit votre sécurité électrique et préserve l'intégrité de vos fondations. N'oubliez jamais la vocation structurelle de votre plancher porteur. Nous l'avons analysé en détail dans notre dossier sur la résistance d'une dalle béton en kg/m2, une concentration excessive de gaines au même endroit crée une zone de faiblesse majeure. Cela annule littéralement les capacités mécaniques de l'ouvrage. C'est franchement inquiétant de voir autant de chantiers ignorer cette règle de base.
1. L'épaisseur d'enrobage minimum de 3 cm
La règle ne se négocie pas. Un minimum de 3 centimètres de béton pur doit obligatoirement recouvrir la partie supérieure de toute gaine électrique. Ce matelas minéral protège le plastique des agressions extérieures et des variations thermiques extrêmes. Sans cette épaisseur, la matière travaille mal. D'ailleurs, un affleurement de gaine provoque presque systématiquement l'apparition d'une fissure sur une dalle béton extérieure.

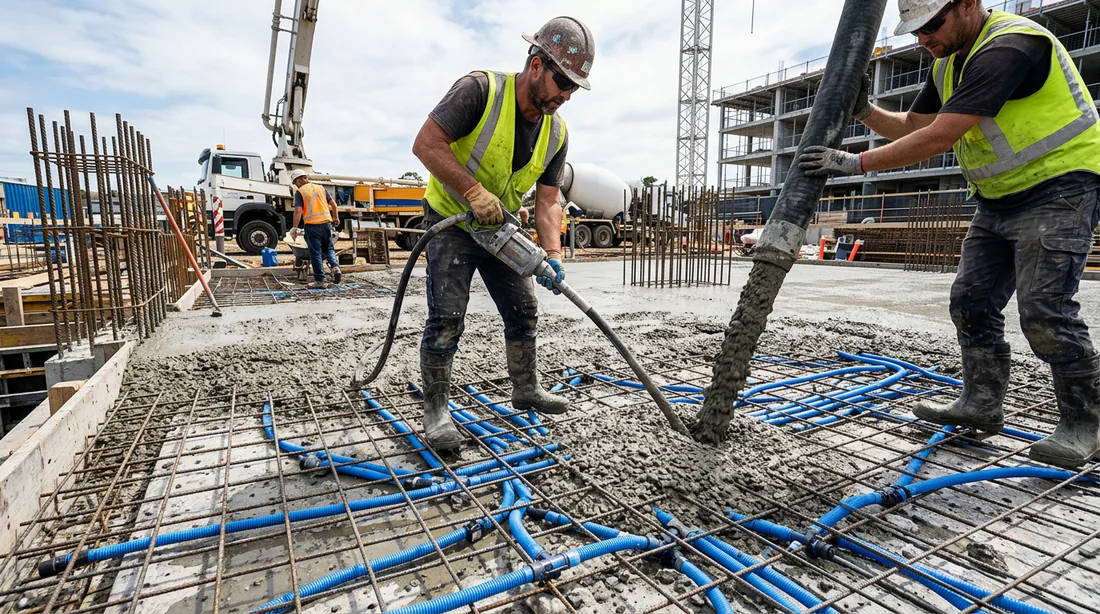

Coulage du béton sur gaines ICTA

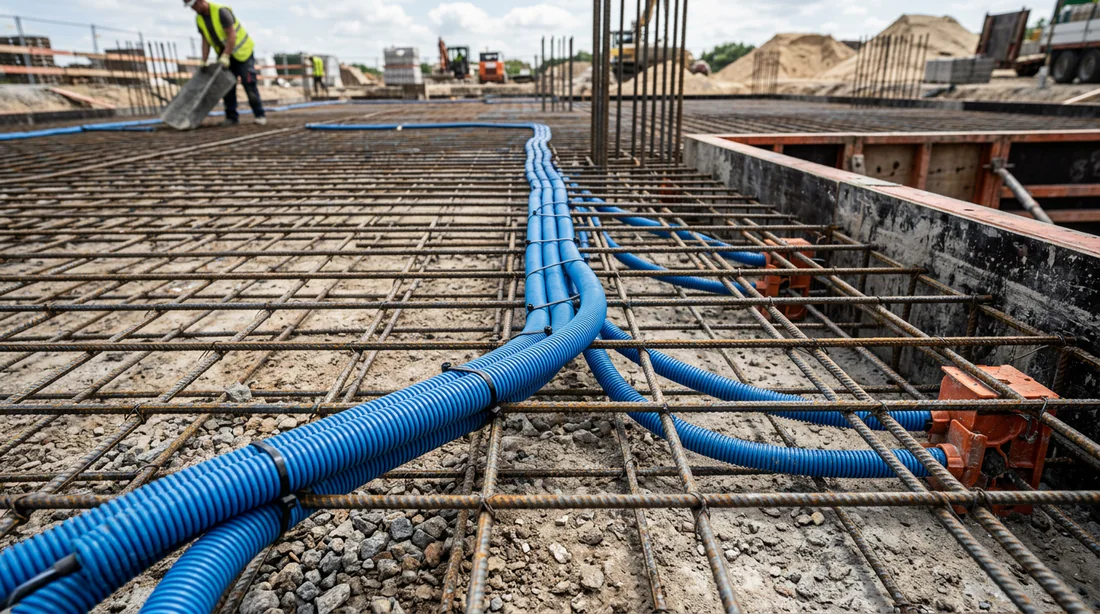

2. La fixation des gaines sur le treillis soudé
Une gaine remplie d'air flotte inévitablement dans le béton liquide. Sans une fixation solide, elle remontera à la surface au premier passage de la règle vibrante. Sécurisez vos cheminements directement sur la nappe supérieure de votre treillis soudé. Le fil de fer recuit de maçonnerie ou les colliers de serrage en plastique de type Rilsan font parfaitement l'affaire. La distance réglementaire impose un point d'attache tous les 50 centimètres maximum et de part et d'autre de chaque courbure. Prenez le temps de bien serrer.
3. Le croisement des réseaux d'électricité et de plomberie
Dans une dalle, vos réseaux d'eau en PER ou multicouche et votre électricité vont inévitablement se rencontrer. La loi stipule qu'ils doivent se croiser perpendiculairement à 90 degrés. L'objectif consiste à minimiser la zone de contact. L'interdiction de faire courir des faisceaux entiers de tuyaux de plomberie et de gaines électriques de manière parallèle et collée sur de longues distances reste formelle. Séparez vos nappes de réseaux dès la conception du plan pour vous épargner des maux de tête le jour J.
4. Le respect absolu des joints de dilatation
Les constructeurs sectionnent toujours une dalle de grande dimension avec des joints de dilatation. Ces derniers absorbent les mouvements naturels du bâtiment. Une gaine ICTA standard ne doit jamais traverser ce joint à nu. Le cisaillement sectionnerait les câbles en l'espace de quelques mois. Vous devez obligatoirement gainer la zone de transition. Glissez votre conduit dans un fourreau de dilatation d'un diamètre supérieur, par exemple une section de tube PVC, sur une longueur d'au moins 20 centimètres.
Dalle de compression contre chape de ravoirage : ne confondez pas
Je vois beaucoup de bricoleurs faire l'erreur d'amalgamer toutes les couches du sol. Pourtant, les inspecteurs du Consuel et les ingénieurs béton font une distinction fondamentale.
La dalle de compression sur hourdis ou le dallage sur terre-plein portent le poids de la maison. Leur rôle reste purement mécanique. La norme NF C 15-100 tolère le passage de gaines à l'intérieur avec parcimonie pour ne pas fragiliser l'ouvrage.
La chape de ravoirage correspond à une épaisseur de mortier maigre coulée spécifiquement au-dessus de la dalle portante. Elle sert uniquement à enrober proprement la plomberie et l'électricité avant la pose de l'isolant et du revêtement final.
Si la configuration de votre chantier vous le permet, réservez la totalité de vos réseaux au sol pour une chape de ravoirage. Vous gagnerez en liberté de tracé et votre dalle structurelle restera parfaitement intacte et solide. C'est la méthode que nous privilégions à 100 %.
Scénario catastrophe : que faire si une gaine s'écrase pendant le coulage ?
Le béton a pris. Vous essayez de tirer vos fils conducteurs mais ça bloque. Un maçon a très certainement écrasé une de vos gaines de 20 mm avec ses bottes de sécurité pendant la phase malléable de la matière. Ne paniquez pas. Testez plutôt ces trois solutions de rattrapage par ordre croissant d'effort.
Premièrement, l'injection d'un gel lubrifiant professionnel de type Yellow ou Capvert en grande quantité directement dans la gaine donne souvent de bons résultats. Laissez agir quelques minutes. La réduction du diamètre reste souvent minime et le gel suffit à faire glisser les fils sur le point de friction.
Deuxièmement, si le lubrifiant échoue, rangez l'aiguille en nylon souple vendue avec la gaine. Procurez-vous un tire-fil professionnel en fibre de verre de gros diamètre. Sa rigidité extrême permet parfois de repousser légèrement l'écrasement plastique ou de forcer le passage avec une tête profilée.
Enfin, face à un conduit totalement bouché, l'acharnement devient inutile. Condamnez cette ligne. Repartez de votre tableau ou d'une boîte de dérivation située en amont et cherchez un itinéraire alternatif. Un passage dans un faux plafond, une petite saignée murale superficielle ou la dissimulation du nouveau réseau derrière des plinthes techniques sauveront votre installation.
La réussite de votre maçonnerie et l'homologation de votre système électrique reposent sur une anticipation méticuleuse. Respectez les distances de croisement et arrimez solidement vos conduits au treillis pour garantir la longévité de l'ensemble de votre bâti.
Quel est le point qui vous inquiète le plus sur vos plans actuels de ferraillage ? Avez-vous un doute sur le tracé de votre plomberie face à l'électricité ? Partagez vos croquis ou vos interrogations dans les commentaires, un œil extérieur permet souvent d'éviter la petite erreur de parcours qui coûte affreusement cher au moment de couler le béton.
