Pression de fonctionnement du R32 en froid : valeurs, tableau et diagnostic

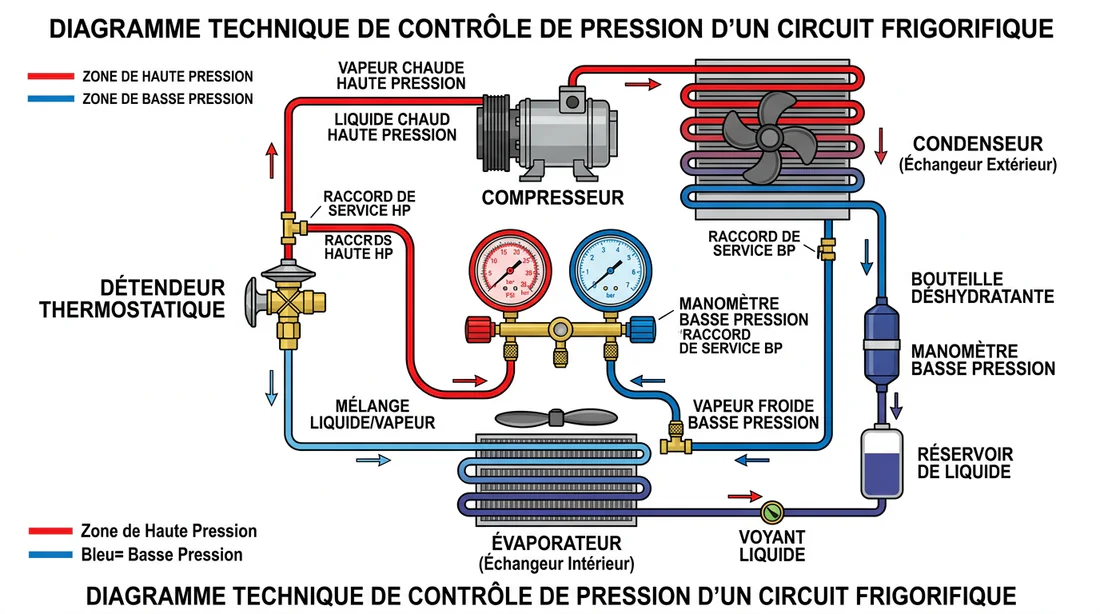

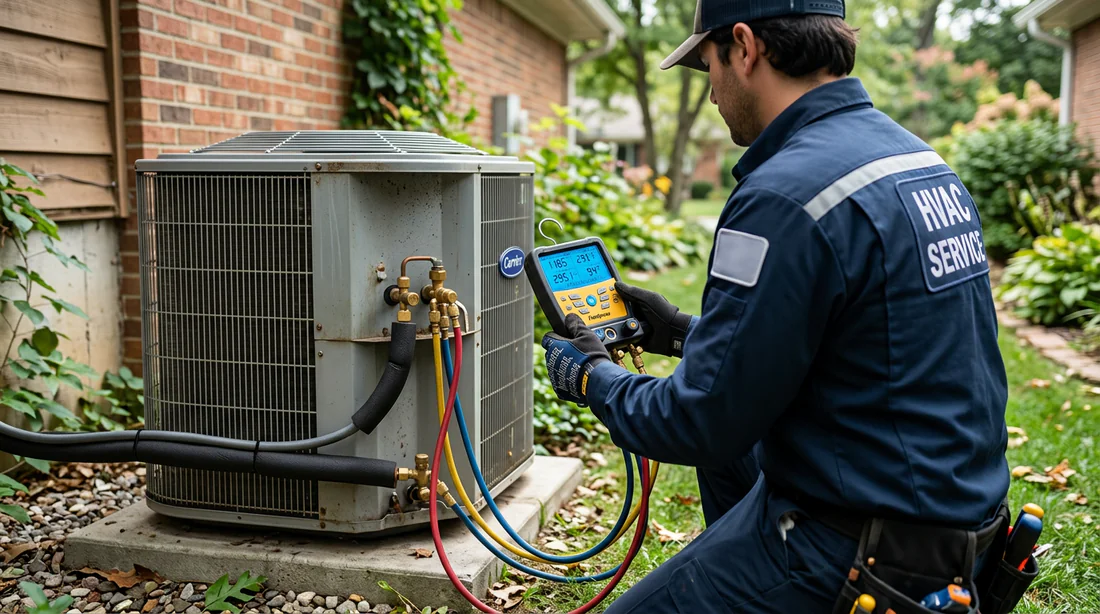

Sur un système split classique en mode froid, nous lisons la Basse Pression directement sur la vanne de service du groupe extérieur. Pour un fonctionnement optimal, la BP doit se stabiliser entre 8 et 10 bars. Cette plage spécifique amène le fluide frigorigène à une température d'évaporation comprise entre +2°C et +5°C. Cet équilibre précis garantit un soufflage frais à l'intérieur. Il évite surtout la redoutable prise en glace de l'échangeur.

La Haute Pression n'est jamais une valeur fixe. Elle fluctue en permanence selon la température extérieure. Plus il fait chaud dehors, plus le gaz peine à rejeter ses calories. Conséquence logique, la pression grimpe. Prenons un cas concret. Pour une température extérieure de 35°C, la HP va se stabiliser autour de 28 à 30 bars. Si la température chute à 25°C, votre lecture HP descendra proportionnellement.

Voici l'erreur de débutant que je vois le plus souvent sur le terrain. Tenter d'évaluer une charge de gaz sur une machine à l'arrêt. C'est absurde. Lorsque le compresseur est éteint, les pressions s'équilibrent dans tout le circuit. La valeur lue sur vos manomètres dépend alors exclusivement de la température ambiante. Si l'air extérieur est à 20°C, votre pression statique affichera environ 13,8 à 14 bars. Une machine vide à 90 % affichera exactement la même pression statique qu'une installation pleine à 100 %, à condition qu'il reste une seule goutte de liquide à l'intérieur.

Une Basse Pression qui s'effondre autour de 5 ou 6 bars trahit plusieurs anomalies majeures. Le signe visuel le plus flagrant reste l'apparition de givre sur le petit tuyau de l'unité extérieure.

Plusieurs coupables sont possibles. Une fuite de fluide frigorigène signifie un manque de gaz dans le circuit. Vous devez immédiatement vérifier l'étanchéité de chaque dudgeon. Le problème vient parfois des filtres encrassés. Si ceux de l'unité intérieure sont totalement bouchés, l'air ne parvient plus à réchauffer le gaz. Enfin, une panne de ventilation est une piste classique. Le moteur du ventilateur de l'évaporateur intérieur ne tourne plus ou fonctionne au ralenti.

Si votre manomètre BP grimpe au-delà de 11 ou 12 bars en mode froid, le système souffre. Il ne produira pas un air suffisamment glacé.

La première explication est souvent une surcharge de gaz. Lors de la précédente intervention, le technicien a tout simplement injecté trop de fluide. Une usure mécanique du compresseur provoque aussi ce défaut. Ses clapets internes sont fatigués, il perd en efficacité et n'arrive plus à aspirer correctement le gaz. N'oublions pas la charge thermique extrême. Au démarrage de la machine, avec une pièce à 35°C, la pression monte naturellement le temps que la température ambiante chute.

Une Haute Pression qui s'envole jusqu'à la coupure de sécurité pressostatique met en danger l'intégrité du système. C'est franchement inquiétant.

La cause numéro un est un échangeur saturé. Le condenseur extérieur est obstrué par une couverture de poussière, de boue ou de pollen. Conséquence, le gaz ne peut plus se refroidir. Une ventilation extérieure défectueuse donne le même résultat si l'hélice du groupe est bloquée ou son moteur grillé. Enfin, la présence d'incondensables est une plaie. De l'air ou de l'humidité stagnent dans les tuyaux. Cela révèle souvent un très mauvais tirage au vide réalisé avec une pompe défaillante lors de l'installation.

Une HP faible accompagnée d'une BP qui ne réagit pas normalement indique un grave problème de circulation du fluide. Le détendeur électronique reste probablement bloqué en position fermée et étrangle le circuit. L'autre option est beaucoup plus sévère, c'est la casse du compresseur. Le cœur du système est défectueux et ne fournit plus aucun effort de compression.

Pour valider l'origine exacte de cette panne, vous devez tester électriquement ces composants. Avant de manipuler les cartes électroniques et d'exposer vos mains au courant, l'installation doit être parfaitement sécurisée. Je vous invite vivement à Mesurer sa terre au multimètre : la méthode 2026 pour travailler sans risquer la moindre électrisation.
