Vous venez d'acheter une pompe à chaleur air-air. Le moment fatidique du raccordement au tableau électrique approche. Une erreur sur l'ampérage ne va pas seulement faire sauter le courant en pleine canicule. C'est le meilleur moyen de provoquer un départ de feu dans vos cloisons. Oubliez le jargon technique. Nous allons voir exactement quel composant choisir pour dormir sur vos deux oreilles.
"Pour choisir le disjoncteur d'une climatisation, fiez-vous à sa puissance électrique. Utilisez un disjoncteur 16A avec un câble de 1,5 mm² pour une clim jusqu'à 3500W. Prévoyez un 20A (câble 2,5 mm²) jusqu'à 4500W, et un 32A (câble 6 mm²) au-delà. Protégez toujours l'installation avec un interrupteur différentiel 30mA.
Le tableau rapide de dimensionnement (puissance et calibre)
Plus besoin de jouer aux devinettes dans le rayon électricité. En 2026, modifier son tableau demande une précision chirurgicale. J'ai résumé ci-dessous la combinaison exacte à respecter entre la consommation maximale de la machine, le disjoncteur modulaire requis et l'épaisseur du câblage. Ces valeurs respectent à la lettre la norme NF C 15-100 en vigueur.
| Puissance Absorbée Max (W) | Calibre Disjoncteur (A) | Section de câble (mm²) |
|---|---|---|
| Jusqu'à 3 680 W | 16A | 1,5 mm² |
| Jusqu'à 4 600 W | 20A | 2,5 mm² |
| Jusqu'à 7 360 W | 32A | 6 mm² |
Ne cherchez jamais à « surdimensionner » le disjoncteur par sécurité. Placer un disjoncteur très puissant sur un câble fin annule totalement la protection thermique et multiplie le risque d'incendie.

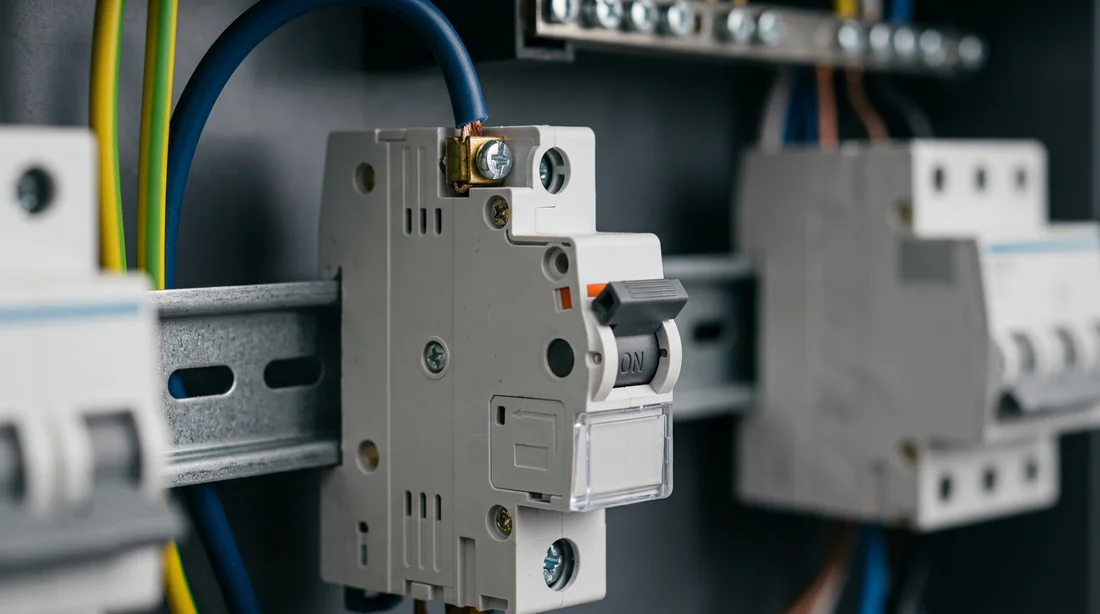

Disjoncteur 16A courbe C pour climatiseur
Les 3 critères obligatoires pour choisir son disjoncteur
Avant d'acheter votre matériel ou de signer le devis de l'artisan, vérifiez trois paramètres techniques. Oublier un seul de ces facteurs va ruiner le fonctionnement de votre système. C'est mathématique.
1. Le calibre en ampères (16A, 20A ou 32A)
C'est la pire erreur que je croise sur les forums de bricolage. La majorité des gens se trompent de ligne en lisant la fiche technique de leur machine.
Pour votre sécurité, basez-vous toujours sur la puissance absorbée. C'est la véritable électricité tirée sur le réseau. Ne regardez jamais la puissance frigorifique restituée, souvent affichée en BTU ou en kW de froid.
Les pompes à chaleur actuelles ont un rendement bluffant. Elles peuvent recracher 5000W de froid dans le salon tout en tirant à peine 1500W sur le compteur. Si vous calibrez le disjoncteur sur ces fameux 5000W, vous allez installer un bloc 32A massif. Une erreur de débutant, totalement disproportionnée face à la consommation réelle.

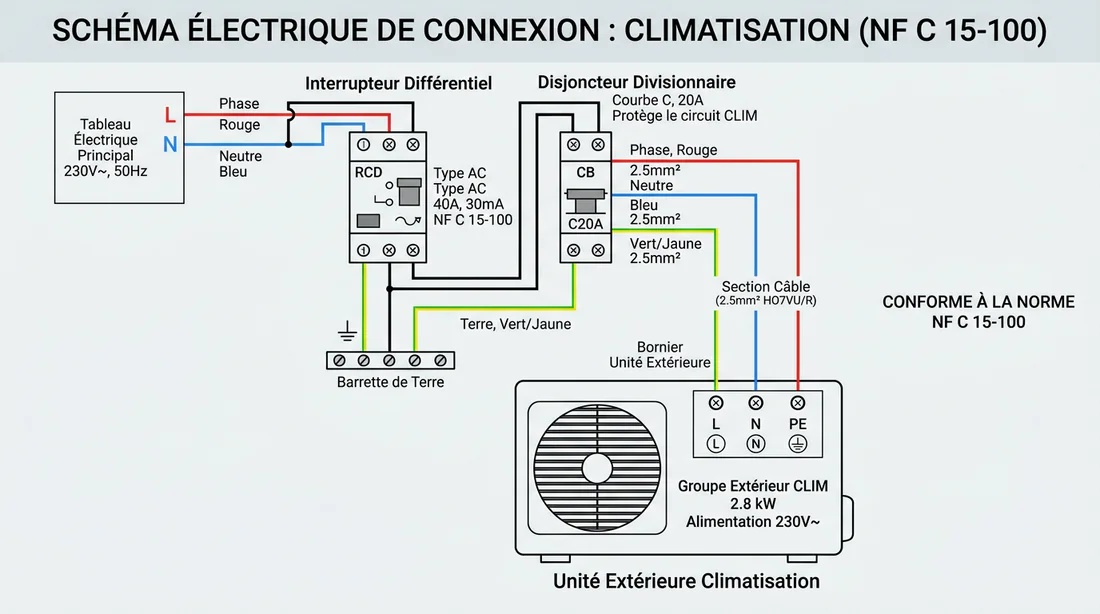

Schéma de câblage climatisation NF C 15-100
2. La section de câble correspondante (mm²)
Mémorisez bien cette règle. Le disjoncteur divisionnaire ne protège pas votre climatiseur. Il protège les fils en cuivre cachés dans vos murs contre la surchauffe.
Ce calibrage n'est pas négociable. Associez un module 16A avec des conducteurs de 1.5mm² minimum. La puissance de la machine demande du 20A ? Le câblage passe automatiquement en 2.5mm². Pour les gros systèmes à 32A, il faut tirer des lignes en 6mm². Coupler un fort ampérage avec une petite section de cuivre garantit le sinistre électrique.
3. Le type de courbe (C ou D) selon le compresseur
La lettre inscrite sur l'avant du module définit sa tolérance face aux appels de courant soudains.
La Courbe C gère parfaitement 95% des climatiseurs actuels. C'est le standard pour les appareils équipés d'un compresseur Inverter dont l'allumage progressif évite les pics d'intensité brutaux.
En revanche, la Courbe D s'impose pour les gros systèmes centralisés ou les vieilles pompes à chaleur lourdes. Ces moteurs tirent un courant massif au démarrage. Un module classique sauterait instantanément. La courbe de déclenchement D, elle, encaisse ce pic le temps de lancer le compresseur.
N'oubliez pas l'interrupteur différentiel 30mA
Le disjoncteur coupe le jus lors d'une surcharge ou d'un court-circuit. Problème, il reste complètement aveugle aux fuites de courant vers la terre. Celles-là mêmes qui risquent de vous électrocuter.
L'alimentation de l'équipement doit donc toujours être branchée derrière un interrupteur différentiel 30mA. Le type AC passe encore sur certaines vieilles machines. Mais honnêtement, le type A est devenu la norme pour gérer les courants continus des cartes électroniques modernes.
Attention, cette ligne de défense fonctionne uniquement si votre réseau évacue correctement l'anomalie. C'est la base de la sécurité électrique. Avant d'allumer le système, testez votre prise de terre. Ce diagnostic ne demande pas de compétences folles. Il suffit de suivre notre tutoriel pour Mesurer sa terre au multimètre : la méthode 2026. Une installation bien reliée à la terre fera sauter le différentiel au moindre défaut d'isolement.

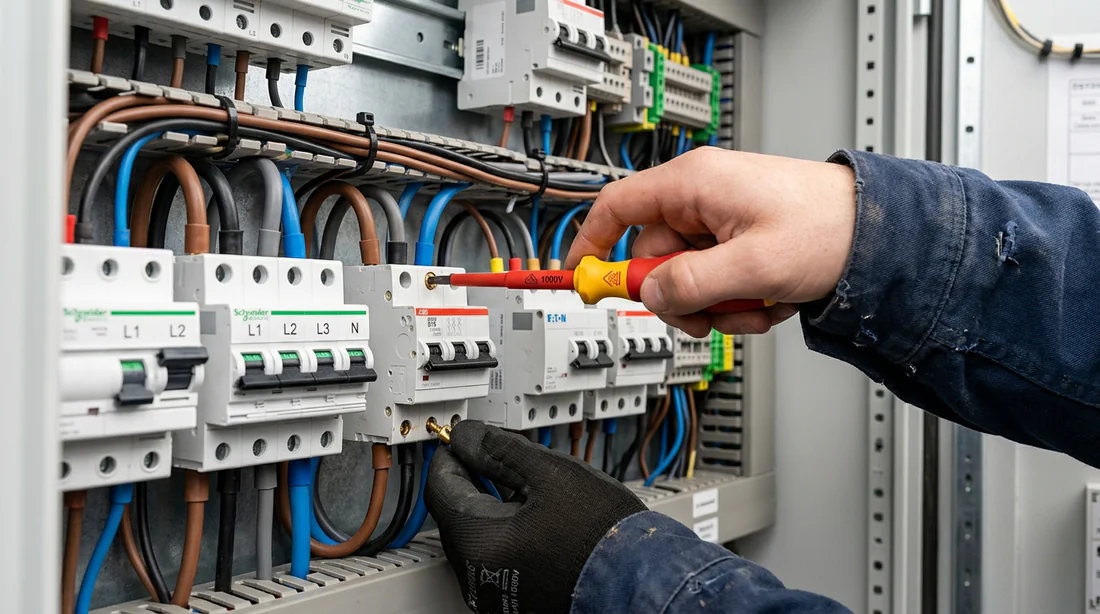

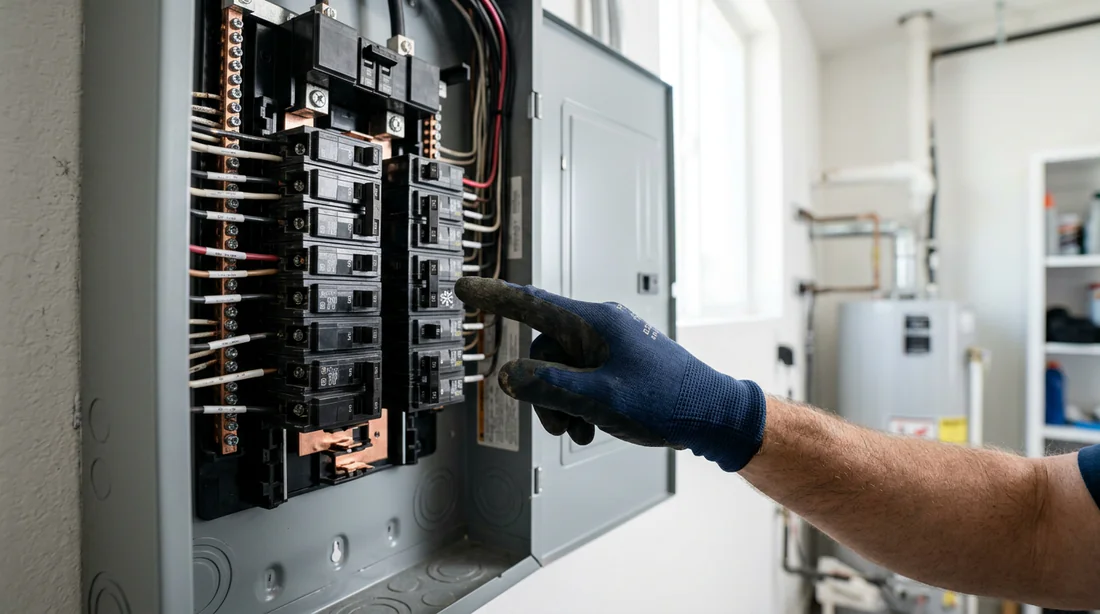

Installation du disjoncteur de climatisation
3 erreurs dangereuses lors du branchement d'une clim
Je vois tout le temps les mêmes bricolages effrayants sur les chantiers de rénovation. Voici les pires pratiques à bannir absolument de votre tableau électrique.
1. Brancher la clim sur un circuit de prises existant
Le manque d'espace dans les gaines pousse à la facilité. On repique l'alimentation de la PAC sur les fils de la prise de courant voisine. C'est formellement interdit. La réglementation exige un circuit dédié. La ligne électrique part du tableau principal et file tout droit jusqu'à la machine, sans coupure ni partage.
2. Sous-dimensionner le câble par rapport au disjoncteur
Imaginez un disjoncteur 32A branché sur un fil d'éclairage de 1.5mm². En pleine canicule, le compresseur va tirer sur le réseau. Le gros disjoncteur va laisser passer ce flux massif sans broncher. Le petit câble, lui, va fondre de l'intérieur et mettre le feu à vos combles. Respectez toujours notre tableau de correspondance.
3. Confondre unité intérieure et extérieure
L'architecture électrique des splits modernes est bien particulière. Le courant monophasé, ou triphasé selon l'installation, sort du tableau et file alimenter l'unité extérieure. C'est ce bloc externe qui joue le rôle de cerveau. Il redistribue l'énergie et les commandes vers la console murale intérieure via un câble d'interconnexion. Ne tirez surtout pas votre alimentation générale vers le split de votre salon. Vous seriez bons pour refaire tout le passage des gaines.
Le duo « calibre et câble » dicte la sécurité de toute l'installation. Basez-vous toujours sur la consommation réelle de la machine et la norme fera le reste. Avez-vous repéré la puissance absorbée exacte sur la plaque signalétique de votre moteur extérieur ? Donnez-moi le modèle précis de votre climatiseur dans les commentaires, nous validerons ensemble votre choix de tableau.
❓Foire Aux Questions (FAQ)
Peut-on mettre deux clims sur le même disjoncteur ?
C'est formellement interdit. La norme exige un circuit dédié par groupe extérieur. Chaque compresseur doit posséder sa propre ligne d'alimentation et sa protection modulaire indépendante dans le coffret.
Quelle est la différence entre un disjoncteur 16A et 20A pour ce type d'appareil ?
Tout se joue sur la tolérance électrique. Le module 16A encaisse un maximum d'environ 3600W avant de couper le circuit. Le 20A monte jusqu'à 4600W.
Faut-il un interrupteur différentiel type A ou AC ?
Le type AC passe encore sur de vieux compresseurs basiques. Les modèles récents Inverter, bourrés d'électronique, exigent un différentiel de Type A. C'est le seul capable de détecter les fuites à composantes continues. Lisez toujours la notice du fabricant avant de câbler.
