Schéma détecteur de mouvement avec bouton poussoir
Table des matières
Vous avez passé 40 minutes à fixer un schéma électrique trouvé sur un forum, avec ses symboles d'ingénieur incompréhensibles et ses traits noirs sans aucune indication de couleur de fil. Résultat ? Vous n'êtes même pas sûr de savoir où brancher la phase. Et la peur de faire sauter le disjoncteur (ou pire, de griller le détecteur tout neuf) vous paralyse. Je connais cette frustration. Ce guide a été conçu pour la faire disparaître : vous allez voir de vrais fils, de vraies couleurs, et des instructions tellement directes que même votre premier branchement se passera sans accroc.
"Pour réaliser un schéma de détecteur de mouvement avec bouton poussoir, connectez la phase (fil rouge) au bouton et au détecteur. Reliez le retour lampe (fil violet ou orange) du détecteur et du bouton vers l'ampoule. Le neutre (bleu) et la terre (vert/jaune) vont directement du tableau à l'éclairage.
Comprendre le fonctionnement mixte : auto et manuel
Imaginez la scène : il est 23 h, vous rentrez les bras chargés de courses, et la lumière du couloir s'allume toute seule grâce au capteur infrarouge (PIR). Pratique. Mais le lendemain matin, vous cherchez vos clés par terre dans ce même couloir, et le détecteur coupe la lumière au bout de 30 secondes parce que vous ne bougez pas assez. Agaçant, non ?
C'est exactement pour ça qu'on ajoute un bouton poussoir (ou un interrupteur) au montage. Ce système porte un nom dans le jargon : la marche forcée. L'idée est simple. Le détecteur gère l'allumage automatique au quotidien. Et quand vous avez besoin que la lampe reste allumée sans jouer la statue vivante, vous appuyez sur le bouton pour forcer l'éclairage pendant une durée définie (via la minuterie intégrée au détecteur ou via un module séparé).
On retrouve ce montage partout : cages d'escalier, entrées de garage, couloirs d'immeuble, terrasses. Partout où l'automatisme est un confort, mais où le contrôle manuel reste indispensable.
Si d'ailleurs ce montage est destiné à sécuriser une cage d'escalier que vous êtes en train de rénover, vous aurez peut-être besoin de revoir la structure des marches elles-mêmes. Notre guide complet pour agrandir une marche d'escalier en béton couvre le sujet de A à Z.
Outils et composants pour éclairage extérieur.
Le matériel requis selon la norme NF C 15-100
On est en 2026, et la norme NF C 15-100 ne plaisante pas avec la sécurité des circuits d'éclairage. Avant de toucher au moindre fil, une règle non négociable : coupez le disjoncteur général (ou au minimum le divisionnaire concerné) et vérifiez l'absence de tension avec un VAT. Pas un tournevis testeur de supermarché. Un vrai VAT.
Voici ce qu'il vous faut sur l'établi :
- Un disjoncteur divisionnaire 10A dédié au circuit éclairage (obligatoire, pas un 16A détourné)
- Du fil rigide H07VU en 1,5 mm² : rouge (phase), bleu (neutre), vert/jaune (terre), orange ou violet (retour lampe)
- Un détecteur de mouvement avec entrée phase, neutre et sortie retour lampe (la plupart des modèles encastrables ou saillie du commerce)
- Un bouton poussoir (type Legrand, Schneider, ou équivalent) ou un interrupteur classique selon la méthode choisie
- Des connecteurs rapides Wago (séries 221 ou 2273, selon le nombre de fils à raccorder)
- Une boîte de dérivation si les raccordements ne tiennent pas dans la boîte d'encastrement
- De la gaine ICTA pour le passage des fils dans les cloisons ou en faux plafond
- Du scotch d'électricien et un jeu de tournevis isolés

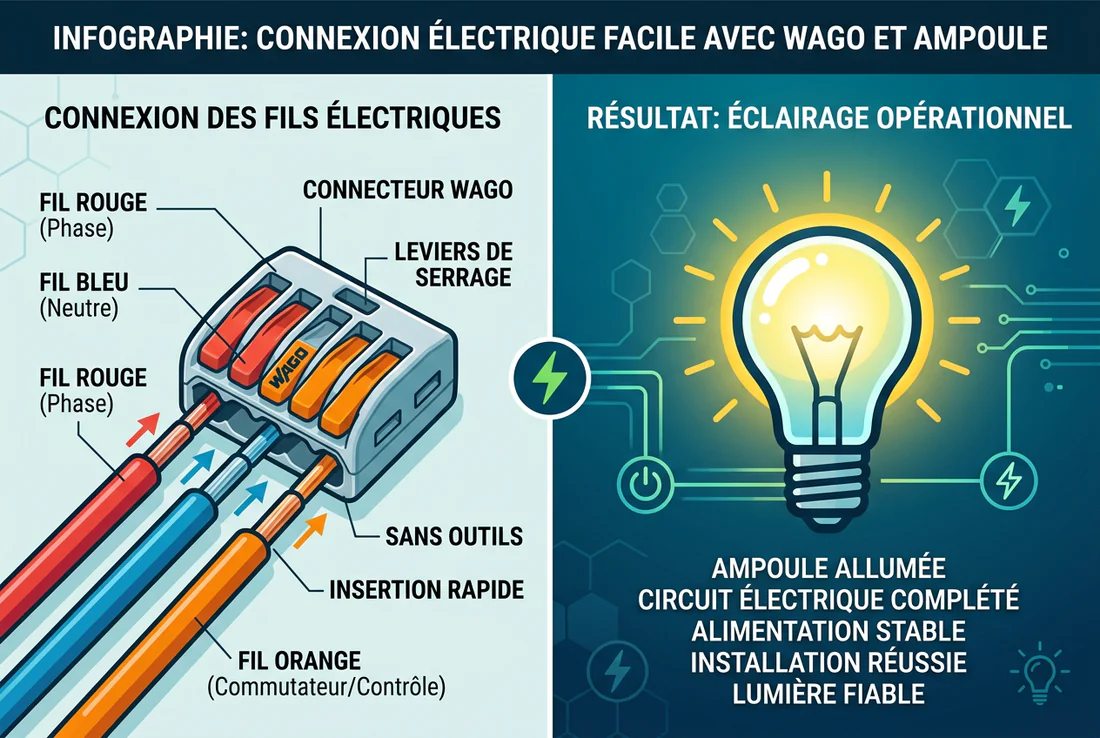

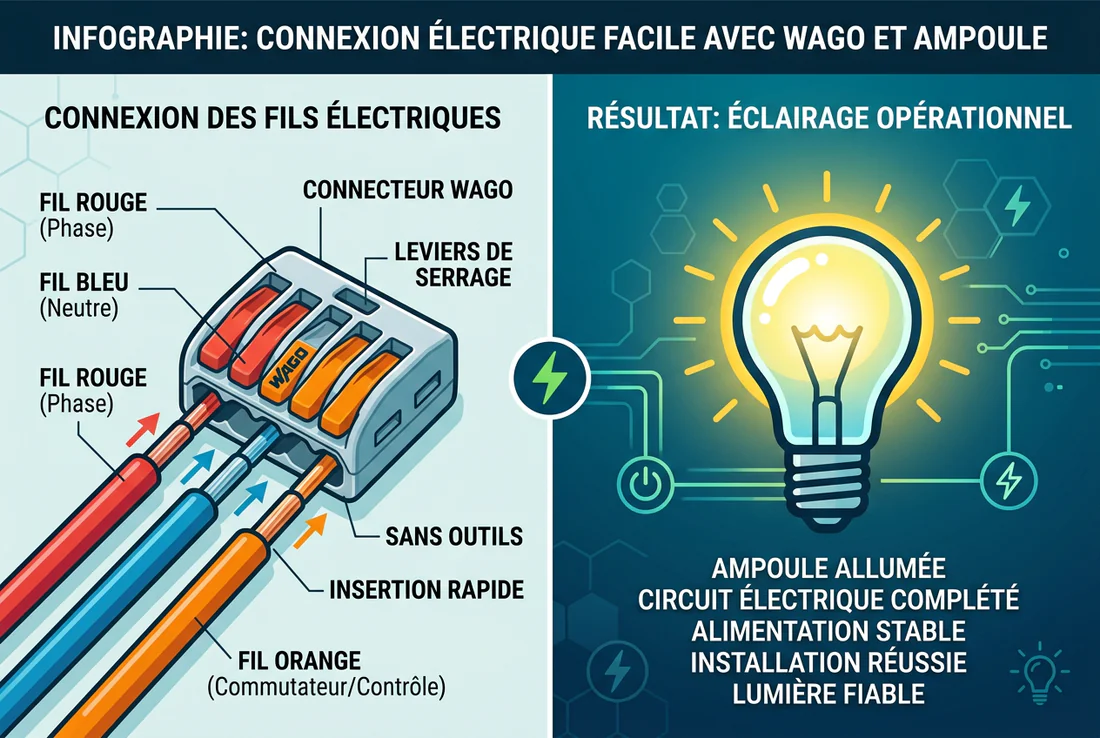

Prenez des Wago 221 (les transparents avec le petit levier orange).
Vous pouvez voir si le fil est bien enfoncé au fond du connecteur, ce qui évite les faux contacts. Sur un circuit de détecteur, un faux contact, c'est la détection qui devient aléatoire. Très frustrant à diagnostiquer.

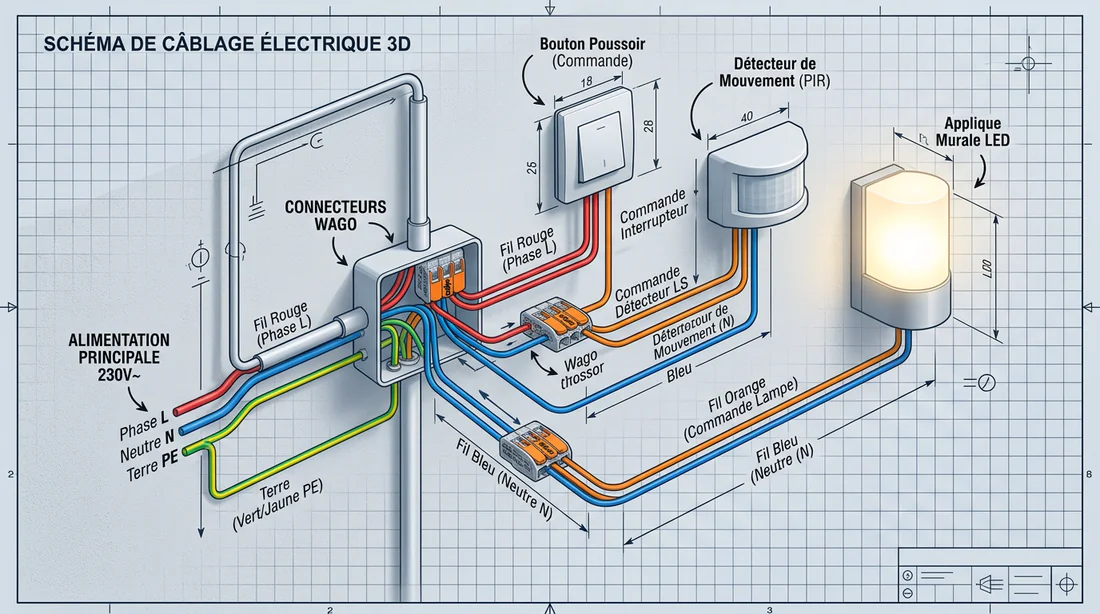

Schéma électrique de branchement extérieur.
Les 2 méthodes de câblage principales
Deux approches existent pour marier un détecteur de mouvement et un bouton poussoir. La première est la plus courante chez les particuliers. La seconde convient mieux aux longs couloirs avec plusieurs points de commande. Voyons les deux, avec les fils de couleur, pas les symboles abstraits.
Méthode 1 : Câblage direct avec interrupteur en parallèle
C'est la méthode « marche forcée » classique. Elle fonctionne avec un interrupteur simple (pas un poussoir, attention, on parle bien d'un inter à bascule ici) câblé en parallèle du détecteur.
Le principe, en clair : la phase (fil rouge) arrive du tableau via le disjoncteur divisionnaire 10A. Dans la boîte de dérivation, cette phase se dédouble grâce à un Wago. Un fil rouge part vers le bornier « L » du détecteur. Un autre fil rouge part vers la borne d'arrivée de l'interrupteur.
Ensuite, les deux « sorties » se retrouvent. Le détecteur renvoie un retour lampe (fil orange) depuis sa borne de sortie. L'interrupteur renvoie lui aussi un fil orange depuis sa deuxième borne. Ces deux fils orange se rejoignent dans un Wago, et un seul fil orange repart vers la douille DCL de votre ampoule.
Côté neutre et terre, c'est plus simple : le neutre (fil bleu) va directement du tableau à la lampe, en passant par le détecteur (qui en a besoin pour s'alimenter). La terre (vert/jaune) file tout droit du tableau au luminaire.
Quand le détecteur capte un mouvement, il ferme son circuit interne et envoie le courant à la lampe. Quand vous basculez l'interrupteur, vous court-circuitez le détecteur : la lampe s'allume quel que soit l'état du capteur. C'est la marche forcée. Et c'est pas sorcier.
Si vous devez faire passer vos gaines ICTA dans des cloisons en cours de rénovation, la structure de vos murs compte. Pour ceux qui travaillent sur des doublages, notre guide pour poser de l'OSB sur rail placo vous évitera quelques mauvaises surprises.
Le gros avantage de cette méthode, c'est sa simplicité. Mais elle a un défaut : si vous oubliez de rebaisser l'interrupteur, la lampe reste allumée indéfiniment. Le détecteur ne reprend la main que quand l'interrupteur est en position « off ». Pensez-y, surtout en extérieur où la consommation peut grimper.
Méthode 2 : Bouton poussoir couplé à un télérupteur
Celle-ci, on monte d'un cran en complexité. Mais elle devient vite indispensable dès que vous avez un long couloir avec deux ou trois points de commande et un seul détecteur.
Le télérupteur est un module installé dans le tableau électrique. À chaque impulsion (que ce soit un appui sur un bouton poussoir ou le signal du détecteur), il change d'état : allumé, éteint, allumé, éteint. C'est un interrupteur bistable commandé à distance.
Comment ça se câble ? La phase (rouge) arrive au télérupteur. Sa sortie alimente la lampe via le retour lampe (orange). Les boutons poussoirs, eux, sont tous branchés en parallèle sur la borne de commande du télérupteur (bornes A1/A2 selon les modèles). Le détecteur, configuré en mode « impulsion » (certains modèles le permettent nativement), envoie lui aussi son signal sur cette même borne de commande.
Le neutre (bleu) alimente le télérupteur, le détecteur et la lampe. La terre (vert/jaune) va à la lampe.
Honnêtement, si vous n'avez qu'un seul bouton poussoir et un détecteur, la méthode 1 suffit largement. La méthode 2 prend tout son sens avec plusieurs boutons poussoirs répartis sur un étage, typiquement dans une copropriété ou un grand pavillon.
Tutoriel de branchement étape par étape
On passe à la pratique. Je détaille ici la méthode 1 (câblage direct en parallèle), qui concerne 90 % des bricoleurs. Suivez le tableau dans l'ordre, ne sautez aucune étape.
| Étape | Action à réaliser | Fils concernés |
|---|---|---|
| 1 | Coupez le disjoncteur divisionnaire 10A du circuit éclairage. Vérifiez l'absence de tension au VAT sur les fils dans la boîte de dérivation. | Tous |
| 2 | Depuis le tableau, tirez un fil rouge (phase), un fil bleu (neutre) et un fil vert/jaune (terre) jusqu'à la boîte de dérivation, en passant par la gaine ICTA. | Rouge, bleu, vert/jaune |
| 3 | Dans la boîte de dérivation, dédoublez la phase (rouge) avec un Wago 3 entrées : un départ vers le détecteur (borne L), un départ vers l'interrupteur. | Rouge |
| 4 | Raccordez le neutre (bleu) au détecteur (borne N) via un Wago. Prolongez un fil bleu du Wago vers la lampe. | Bleu |
| 5 | Tirez un fil rouge de la boîte de dérivation jusqu'au bornier L du détecteur de mouvement. Dénudez 8 mm et insérez. | Rouge |
| 6 | Tirez un autre fil rouge de la boîte de dérivation jusqu'à la borne d'arrivée de l'interrupteur. | Rouge |
| 7 | Depuis la borne de sortie du détecteur (souvent marquée ↑ ou « Load »), tirez un fil orange (retour lampe) jusqu'à la boîte de dérivation. | Orange |
| 8 | Depuis la deuxième borne de l'interrupteur, tirez un fil orange jusqu'à la même boîte de dérivation. | Orange |
| 9 | Dans la boîte de dérivation, réunissez les deux fils orange (retour détecteur + retour interrupteur) dans un Wago 3 entrées. Ajoutez un troisième fil orange qui part vers la douille DCL de la lampe. | Orange |
| 10 | Raccordez la terre (vert/jaune) directement du tableau à la lampe (bornier de terre de la douille DCL). | Vert/jaune |
| 11 | Vérifiez tous les serrages et clipsages Wago. Aucun fil ne doit dépasser, aucun cuivre ne doit être visible hors des connecteurs. | Tous |
| 12 | Réenclenchez le disjoncteur. Testez : passez devant le détecteur (la lampe doit s'allumer), puis basculez l'interrupteur (la lampe doit s'allumer même sans mouvement). | - |
À l'étape 12, si la lampe s'allume avec l'interrupteur mais pas avec le détecteur, vérifiez deux choses : le neutre est-il bien raccordé au détecteur ? Et le réglage de sensibilité du capteur (la molette « SENS ») n'est-il pas au minimum ? J'ai perdu une heure là-dessus la première fois. Une heure.
3 erreurs fréquentes lors de l'installation
Ces trois erreurs reviennent sans arrêt. Elles font sauter le disjoncteur, annulent la détection, ou pire, grillent le module du capteur. Autant les connaître avant de brancher quoi que ce soit.
Inverser la phase et le retour lampe
C'est l'erreur la plus courante. Vous branchez le fil orange (retour lampe) sur la borne L du détecteur, et le fil rouge (phase) sur la sortie. Le capteur reçoit le courant à l'envers.
Que se passe-t-il ? Deux scénarios. Soit la lampe reste allumée en permanence, car le circuit est fermé en continu à travers le module. Soit, et c'est le pire cas, le composant infrarouge du détecteur grille. Le module est foutu. 15 à 40 euros à la poubelle.
Vérifiez toujours les marquages sur le bornier arrière du détecteur. « L » pour la phase entrante, et une flèche ou « Load » pour la sortie vers la lampe. Si les marquages sont effacés, consultez la notice. Ne devinez pas.
Oublier de relier les neutres
Un interrupteur classique n'a pas besoin du neutre. Deux fils suffisent : la phase et le retour lampe. Beaucoup de bricoleurs appliquent la même logique au détecteur de mouvement. Mauvais réflexe.
Un capteur infrarouge est un appareil électronique actif. Il a un circuit imprimé, un relais, parfois un écran de réglage. Pour fonctionner, il a besoin du neutre (fil bleu) en plus de la phase. Sans ce neutre, le détecteur ne s'allume tout simplement pas. Pas de LED témoin, pas de détection, rien. Et vous passez une heure à chercher un problème qui n'existe pas, alors qu'il manque juste un fil bleu dans la borne N.
Placer le capteur au mauvais endroit
Le branchement est parfait, les fils sont aux bonnes bornes, le disjoncteur tient. Mais la détection est capricieuse. La lumière s'allume toute seule sans personne, ou au contraire ne se déclenche pas quand vous passez devant. Le problème n'est pas électrique. Il est physique.
Quelques règles de placement que j'ai apprises à mes dépens :
- Ne montez pas le détecteur juste à côté de la lampe qu'il commande.
Le flux lumineux (surtout une ampoule halogène ou un spot LED puissant) peut éblouir le capteur et créer des boucles d'allumage/extinction en rafale.
- Éloignez-le des sources de chaleur : radiateurs, VMC soufflant de l'air chaud, conduits de chauffage.
Le capteur infrarouge détecte les variations de température. Un radiateur qui se déclenche, pour lui, c'est comme une personne qui entre dans la pièce.
- Orientez la lentille vers la zone de passage, pas vers un mur ou une fenêtre.
Les mouvements de branches d'arbre derrière une vitre suffisent à déclencher la détection.
- Hauteur recommandée : entre 1,80 m et 2,50 m.
Trop bas, il capte les animaux. Trop haut, son angle de couverture se réduit.
Avant de fixer définitivement le détecteur, maintenez-le en position avec du ruban adhésif pendant une journée. Testez différents passages, différentes heures (la lumière naturelle joue aussi). C'est cinq minutes de test qui vous évitent de reboucher des trous mal placés.
❓Foire Aux Questions (FAQ)
Pourquoi ma lumière reste-t-elle allumée en permanence ?
Trois causes probables. Premièrement, vérifiez si l'interrupteur de marche forcée est resté en position « on » : dans ce cas, il court-circuite le détecteur et la lampe reste allumée quoi qu'il arrive. Deuxièmement, le réglage de la minuterie (molette « TIME ») est peut-être poussé au maximum, ce qui maintient l'éclairage très longtemps après la dernière détection. Troisièmement, un bouton poussoir défectueux peut rester « collé » en position fermée, envoyant un signal permanent au télérupteur.
Puis-je mettre plusieurs boutons poussoirs avec un seul détecteur ?
Oui, sans problème. Si vous utilisez la méthode du télérupteur (méthode 2), branchez simplement tous les boutons poussoirs en parallèle sur la borne de commande. Chaque impulsion, qu'elle vienne d'un poussoir ou du détecteur, basculera l'état de l'éclairage. Avec la méthode 1 (interrupteur en parallèle), c'est techniquement faisable aussi, mais chaque interrupteur ajouté crée un point de marche forcée indépendant, ce qui complique le suivi.
Quelle est la différence entre bouton poussoir et interrupteur pour ce montage ?
La différence est mécanique, et elle change tout. Un interrupteur reste dans la position où vous le laissez : allumé ou éteint. Il crée une marche forcée permanente jusqu'à ce que vous le rebasculiez manuellement. Un bouton poussoir revient automatiquement à sa position initiale après l'appui. Il envoie une impulsion brève, ce qui nécessite un télérupteur ou une minuterie pour maintenir l'allumage pendant une durée définie. Pour un montage simple avec un seul point de commande, l'interrupteur fait le job. Pour plusieurs points de commande, le poussoir couplé au télérupteur est la bonne option.
Voilà, vous avez tout en main. Le schéma, les deux méthodes, les pièges à éviter. Ce qu'il vous reste à faire maintenant ? Coupez le courant, sortez vos Wago, et lancez-vous. Le premier branchement est toujours le plus stressant. Le deuxième, vous le ferez les yeux presque fermés.
