Vous fixez les plans de votre prochain chantier en ERP. Le dossier technique ressemble souvent à un empilement indigeste de textes de loi. La réglementation incendie de 2026 est devenue tellement dense que visualiser les raccordements relève du parcours du combattant. L'enjeu ne pardonne pas. Une simple erreur de câblage, et la commission de sécurité bloque la réception de l'ouvrage. Fini le jargon bureaucratique. Nous allons décrypter ensemble la structure exacte des installations exigées aujourd'hui. Droit au but.
"Le schéma d'un SSI de catégorie A représente l'architecture maximale d'un Système de Sécurité Incendie. Il intègre obligatoirement un Système de Détection Incendie (SDI) couplé à un Système de Mise en Sécurité Incendie (SMSI). Ce dispositif est légalement imposé en 2026 dans les établissements avec locaux à sommeil.
Qu'est-ce qu'un SSI de catégorie A ?
Un Système de Sécurité Incendie (SSI) regroupe les matériels qui servent à collecter, traiter et effectuer les actions nécessaires pour mettre un bâtiment en sécurité face à un départ de feu.
La catégorie A incarne le niveau d'exigence le plus drastique. Elle cible les environnements à haut risque ou qui abritent des publics vulnérables. Vous la retrouvez systématiquement dans les hôpitaux, les grands hôtels ou les maisons de retraite.
Le secret d'une telle installation repose sur une surveillance automatique permanente. Les catégories inférieures se contentent d'une activation humaine. La catégorie A ne dort jamais. Pour concevoir un réseau conforme en 2026, il faut appliquer à la lettre les mises à jour des normes NF S 61-931. Ces textes encadrent strictement l'interopérabilité des composants numériques.

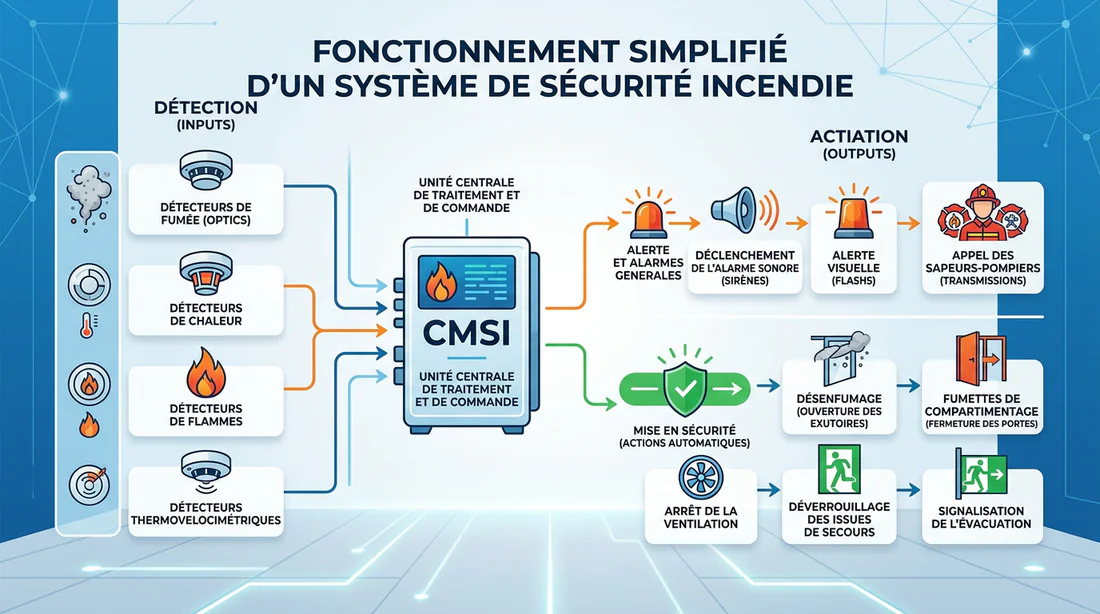

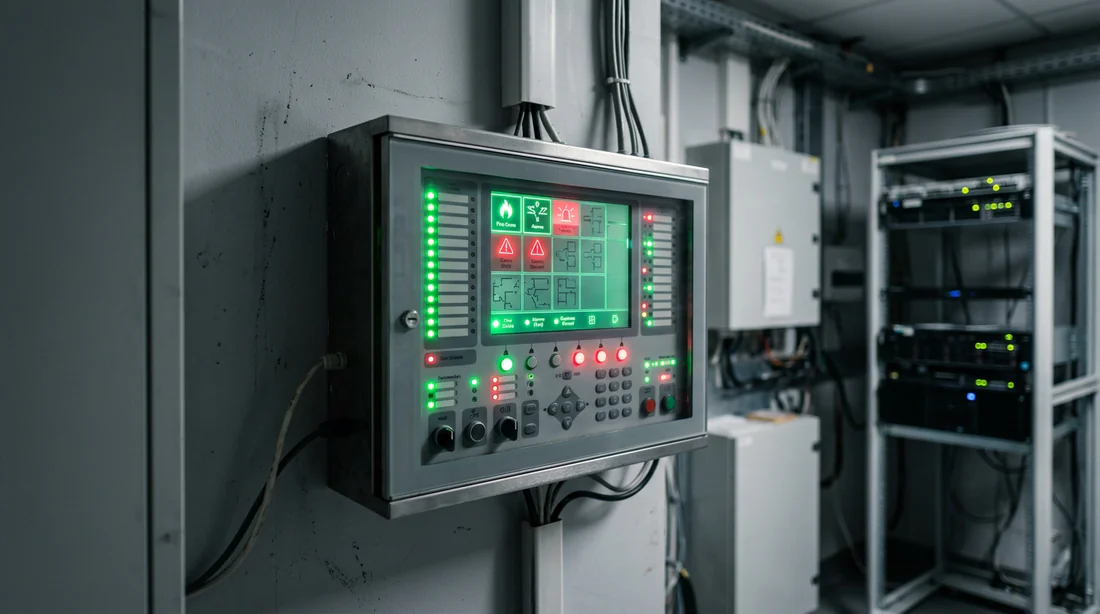

Schéma de fonctionnement du CMSI
Les 4 blocs fondamentaux du schéma SSI catégorie A
Comprendre un plan de câblage de niveau A demande de diviser l'installation en quatre grandes familles d'équipements. Ces blocs communiquent en temps réel pour former une chaîne d'action ininterrompue. De la perception de la fumée jusqu'à l'évacuation physique des occupants.
Le système de détection incendie (SDI)
C'est le système nerveux périphérique de votre installation. Le Système de Détection Incendie (SDI) agit comme les « yeux » du réseau. Il se compose de détecteurs automatiques de fumée (DAF). Ces capteurs scrutent l'air ambiant grâce à des technologies optiques ou thermiques.
Dès la mesure d'une anomalie, le capteur change d'état électrique. Ce réseau intègre en parallèle des déclencheurs manuels (DM). Vous savez, ces fameux boîtiers rouges vitrés conçus pour alerter visuellement. Ils permettent à un témoin de signaler un sinistre. Le système convertit l'ensemble de ces données en signaux numériques. L'information file ensuite instantanément vers le tableau de contrôle central.
Le système de mise en sécurité incendie (SMSI)
Une fois l'information transmise par le SDI, elle entre dans le cerveau de l'opération. Le Système de Mise en Sécurité Incendie (SMSI) prend le relais. Son composant star est le Centralisateur de Mise en Sécurité Incendie (CMSI).
Cette armoire technique intelligente décortique les signaux reçus. Elle identifie exactement quelle zone du bâtiment subit le départ de feu. À partir de cette analyse logicielle et matérielle, le CMSI distribue des ordres secs aux équipements périphériques pour confiner le danger.

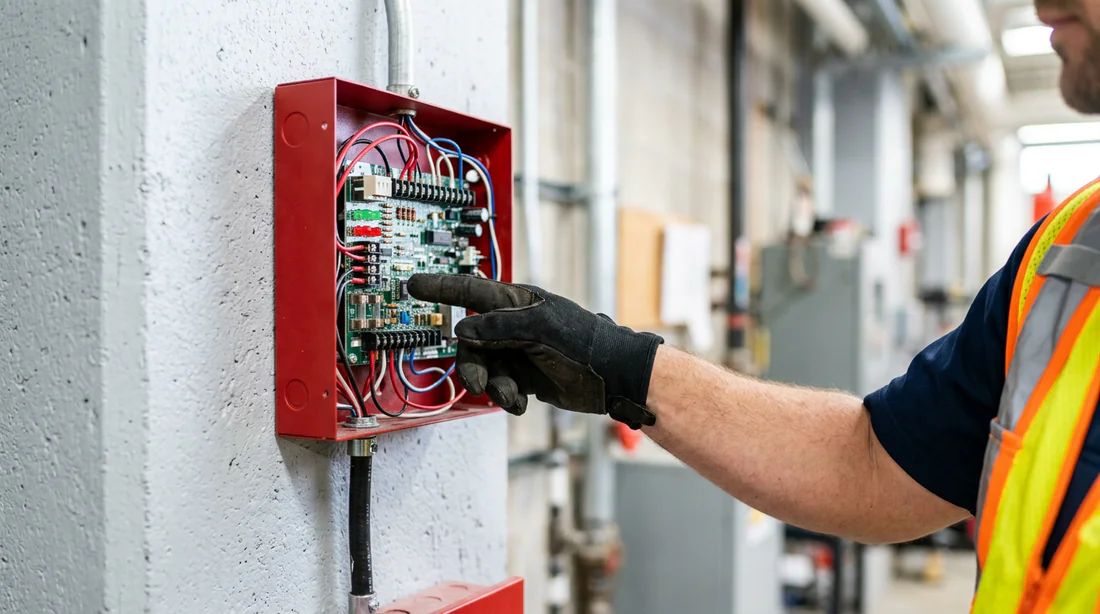

Maintenance des équipements de sécurité incendie
L'équipement d'alarme (EA) de type 1
La catégorie A exige le déploiement d'un Équipement d'Alarme (EA) de type 1. C'est la voix du système.
Ici, une Unité de Gestion d'Alarme (UGA) diffuse le signal sonore d'évacuation générale. La fameuse sirène réglementaire. Ce dispositif gère aussi la temporisation. Il accorde un délai de grâce au personnel de sécurité pour lever le doute avant de déclencher l'évacuation massive. C'est une fonction vitale pour éviter les mouvements de panique inutiles.
Les dispositifs actionnés de sécurité (DAS)
Les Dispositifs Actionnés de Sécurité (DAS) sont les muscles du bâtiment. Sur ordre du SMSI, ils modifient physiquement la structure de l'édifice.
Leur mission se divise en trois actions mécaniques majeures.
D'abord le compartimentage, avec la fermeture automatique des portes coupe-feu pour piéger les flammes dans une zone restreinte. Ensuite le désenfumage, avec l'ouverture des exutoires en toiture et l'activation des ventilateurs d'extraction pour évacuer les gaz toxiques. Enfin, l'arrêt des installations techniques, comme la coupure du gaz et l'immobilisation des ascenseurs.
La gestion des flux d'air dicte la survie des occupants. Bloquer la propagation des fumées nécessite de stopper la ventilation courante. On évite ainsi d'apporter de l'oxygène au foyer. À ce propos, je vous invite à revoir les bonnes pratiques de gestion aéraulique en temps normal. Comprendre pourquoi Ne coupez jamais votre VMC la nuit : dangers et 4 solutions reste une règle d'or pour la pérennité d'un bâtiment en dehors des procédures d'urgence.
Différences de schémas : catégorie A vs catégorie B
Pour asseoir la conformité d'un projet, il faut saisir les subtilités qui séparent les différents niveaux d'exigence. Voici une décomposition précise des écarts architecturaux entre les deux catégories dominantes.
| Caractéristique | SSI Catégorie A | SSI Catégorie B |
|---|---|---|
| Type de détection | Automatique (DAF) et manuelle (DM) obligatoires | Manuelle (DM) uniquement |
| Centralisation | CMSI obligatoire (microprocesseur) | CMSI ou tableau de relayage simplifié |
| Couverture du bâtiment | Généralisée (tous les locaux et circulations) | Partielle (zones à risques ciblées) |
| Équipement d'Alarme | Type 1 (UGA avec temporisation) | Type 2a ou 2b selon l'effectif |
| Publics cibles | Locaux à sommeil, Hôpitaux, IGH, grands ERP | ERP moyens sans locaux à sommeil |
3 erreurs fatales lors de l'installation du SSI
L'expérience du terrain montre que les commissions de sécurité émettent des avis défavorables pour des motifs ridicules de redondance. Une installation de catégorie A mal exécutée se paye cash. Voici les pièges à esquiver.
Erreur 1 : le mélange des voies de transmission
La tentation de faire cheminer les câbles de détection SDI dans la même goulotte que la puissance 230V ou 400V est grande. C'est une faute lourde. Les courants forts génèrent des champs magnétiques. Ces champs viennent brouiller les trames numériques des détecteurs. Vos voies de transmission incendie ont besoin de leurs propres chemins de câbles exclusifs. Séparez-les physiquement des autres fluides électriques du bâtiment.
Erreur 2 : l'oubli de l'alimentation de sécurité (AES)
C'est franchement inquiétant de voir encore cette erreur sur les chantiers. Penser qu'un CMSI se branche simplement sur le réseau public d'Enedis relève de l'amateurisme. Le système a l'obligation de rester opérationnel même si le feu détruit le transformateur principal ou si les pompiers coupent le courant. L'intégration d'une Alimentation Électrique de Sécurité (AES) vous sauve la mise. Ce bloc de batteries certifié garantit une autonomie minimale de 12 heures en veille. Il assure ensuite une heure pleine en état d'alarme restreinte.
Erreur 3 : les défauts de mise à la terre et blindage
Un mauvais raccordement des tresses de blindage des câbles incendie transforme l'installation en une gigantesque antenne à parasites. Le résultat est désastreux. Le tableau de contrôle affiche des défauts fugitifs ou pire, il déclenche des évacuations intempestives au beau milieu de la nuit.
Ces courants de fuite perturbent les signaux sensibles des capteurs. Cette sensibilité électromagnétique empoisonne la vie des installateurs. Si vous rencontrez des anomalies électriques structurelles sur un réseau plus classique, prenez le temps d'étudier notre guide technique sur le Problème de masse électrique maison : 5 signes et comment réparer en 2026. La logique de résolution reste la même. Une terre irréprochable forme le socle de toute installation saine.
La maîtrise d'un schéma de sécurité incendie repose sur une connaissance millimétrée des interactions entre la détection et la mise en sécurité. Les exigences de 2026 ne laissent plus de place au bricolage. Validez vos plans en amont. Séparez rigoureusement vos réseaux. Ne transigez jamais sur la qualité de votre appareillage. Et vous, avez-vous déjà subi un refus de conformité à cause d'un conflit de câblage inattendu lors du passage d'un bureau de contrôle ?
❓Foire Aux Questions (FAQ)
Dans quels bâtiments le SSI de catégorie A est-il obligatoire ?
La loi l'impose dans les Établissements Recevant du Public (ERP) dotés de locaux à sommeil, comme les hôpitaux, cliniques, hôtels et internats. On le retrouve aussi dans les Immeubles de Grande Hauteur (IGH) et certains grands complexes commerciaux qui dépassent les jauges de sécurité.
Qui est habilité à concevoir le schéma d'un SSI ?
Seul un coordinateur SSI diplômé et certifié a le droit de concevoir l'architecture et de rédiger le cahier des charges fonctionnel. L'électricien ou l'installateur exécute le câblage dans un second temps, en respectant à la lettre ces plans validés.
Quelle est la différence entre un SSI et une alarme de type 1 ?
L'alarme de type 1 n'est qu'un composant intégré au sein d'un système global. Elle représente l'équipement d'alarme sonore. Le terme SSI désigne l'ensemble de l'installation matérielle et logicielle. Il inclut la détection, le traitement de l'information et les actions physiques sur les portes ou le désenfumage.
Quelle est la durée de vie légale d'un détecteur incendie dans un SSI ?
Les normes en vigueur et les constructeurs accordent aux détecteurs automatiques une durée de vie opérationnelle de 10 ans. Au-delà de cette décennie, ils exigent un reconditionnement certifié ou un remplacement complet pour maintenir la fiabilité de la détection.
Comment lire et interpréter le plan de câblage ?
L'architecture réseau d'un SSI ne tolère aucune approximation. Sur vos plans d'exécution, la lecture se fait en suivant les voies de transmission.
Les détecteurs automatiques et les déclencheurs manuels se raccordent sur des boucles de détection. On parle aussi de lignes ouvertes selon la technologie. Si un câble casse, le système interroge les capteurs par l'autre extrémité de la boucle. Cette redondance garantit un maintien de la surveillance.
Pour les lignes de télécommande qui relient le CMSI aux équipements physiques comme les DAS et les sirènes, la réglementation 2026 est formelle. Vous devez utiliser un câble CR1. C'est ce fameux câble résistant au feu, reconnaissable à sa gaine orange. Il maintient les fonctions électriques sous les flammes pendant au moins une heure.
Les exigences de passage de ces faisceaux dans le gros œuvre ne laissent aucune place à l'improvisation. Tout comme les normes strictes qui encadrent l'isolation standard, illustrées par notre dossier sur le Câble électrique sans gaine dans laine de verre : normes 2026, un réseau de sécurité incendie exige des cheminements séparés et hyper sécurisés.
Sur vos plans AutoCAD, repérez toujours le sens des isolateurs de court-circuit placés entre les différentes zones de détection. Ils sont matérialisés par des petits losanges sur le tracé. Sans eux, un simple court-circuit local mettrait toute la boucle hors service.
