Vous allumez la clim en plein cagnard au mois d'août et paf, un souffle d'air brûlant vous frappe au visage. Ou le scénario inverse : en plein hiver, la pompe à chaleur refuse de cracher le moindre degré. On panique vite. L'angoisse de la facture astronomique monte d'un coup. Mais honnêtement, le coupable se cache souvent derrière une seule et unique pièce : la fameuse vanne 4 voies. En 2026, comprendre comment tester cet aiguillage mécanique vous évitera de vous faire plumer par des devis farfelus. C'est exactement ce que nous allons voir ensemble, étape par étape.
"La vanne 4 voies (ou vanne d'inversion) est le composant central d'une climatisation réversible. Contrôlée par une bobine électromagnétique, elle inverse le cycle frigorifique pour basculer du mode froid au mode chauffage, en redirigeant le gaz réfrigérant vers l'unité intérieure ou extérieure selon le besoin.
Qu'est-ce qu'une vanne 4 voies de clim ?
Cette petite pièce en laiton gère la réversibilité de votre installation. Sans elle, la clim souffle dans un seul mode à vie. Imaginez un aiguillage de train ultra-précis, composé de trois parties indissociables. D'abord, nous avons le corps principal, un lourd cylindre en laiton doté de quatre raccords où coulisse un tiroir pour diriger les fluides. Ensuite vient la bobine électromagnétique, qu'on appelle aussi solénoïde. C'est le cerveau du système, clipsé sur le dessus, qui obéit aux ordres de votre télécommande. Enfin, le système utilise un réseau de tubes capillaires très fins pour exploiter la pression du circuit et assister le déplacement mécanique interne.
Le rôle de la vanne d'inversion
Sa mission chirurgicale consiste à dévier la trajectoire du fluide frigorigène brûlant tout juste sorti du compresseur.
L'été, elle expédie ce gaz haute pression vers le groupe extérieur (le condenseur) pour évacuer la chaleur dehors. Résultat direct : de l'air bien frais dans votre salon. L'hiver, la logique s'inverse totalement. La vanne braque le flux de gaz directement vers les splits de votre unité intérieure (l'évaporateur) pour chauffer la maison. Cette bascule thermique crée tout simplement la magie de la pompe à chaleur (PAC).

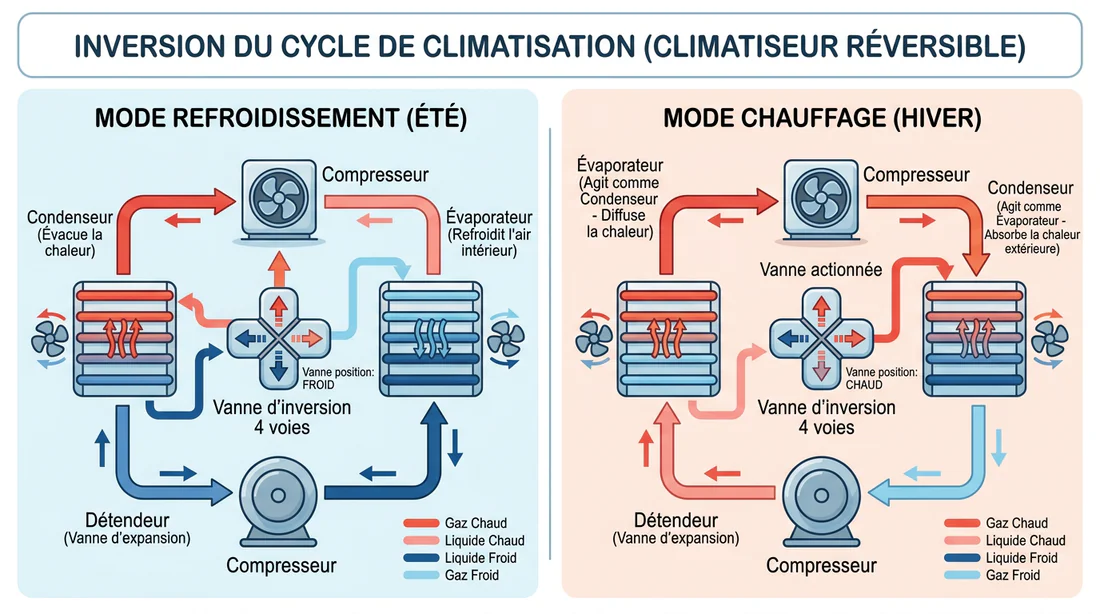

Schéma de fonctionnement de la vanne 4 voies
Le mécanisme du tiroir interne
Comment résister à des températures infernales sans lâcher ? En trichant un peu avec la physique des pressions. Quand vous réclamez du chauffage à la télécommande, la bobine s'ouvre et crée un fort déséquilibre de pression dans les capillaires.
Cette force monumentale vient pousser un tiroir coulissant en téflon caché au fond du corps en laiton. Ce tiroir avance, bouche certaines sorties, en libère d'autres, et force le gaz à changer de route. C'est fascinant de voir à quel point cette mécanique millimétrée réagit au quart de tour.
4 symptômes d'une vanne 4 voies défectueuse
Avant d'appeler un frigoriste en urgence, prenez le temps d'observer votre machine. Plusieurs signaux crient littéralement à la panne d'inversion.
La clim reste bloquée en mode froid ou chaud
C'est un grand classique. Vous sélectionnez le bouton « Heat » sur la télécommande, la machine bipe gentiment, mais le split continue de vous envoyer de l'air glacial. J'ai vu ce cas des dizaines de fois. Ce blocage pur et simple cache deux coupables habituels. Soit le tiroir coulissant est physiquement coincé par la crasse ou l'usure, soit la bobine a rendu l'âme et n'envoie plus aucun ordre de mouvement.
Le compresseur fait un bruit inhabituel
Fiez-vous à vos oreilles. Si le groupe extérieur se met à siffler ou produit un bruit étrange de fuite interne, le tiroir s'est certainement bloqué à mi-chemin. Il n'arrive pas au bout de sa course. Le gaz profite de l'aubaine pour s'engouffrer dans tous les trous ouverts en même temps. Cela crée un by-pass involontaire franchement assourdissant.

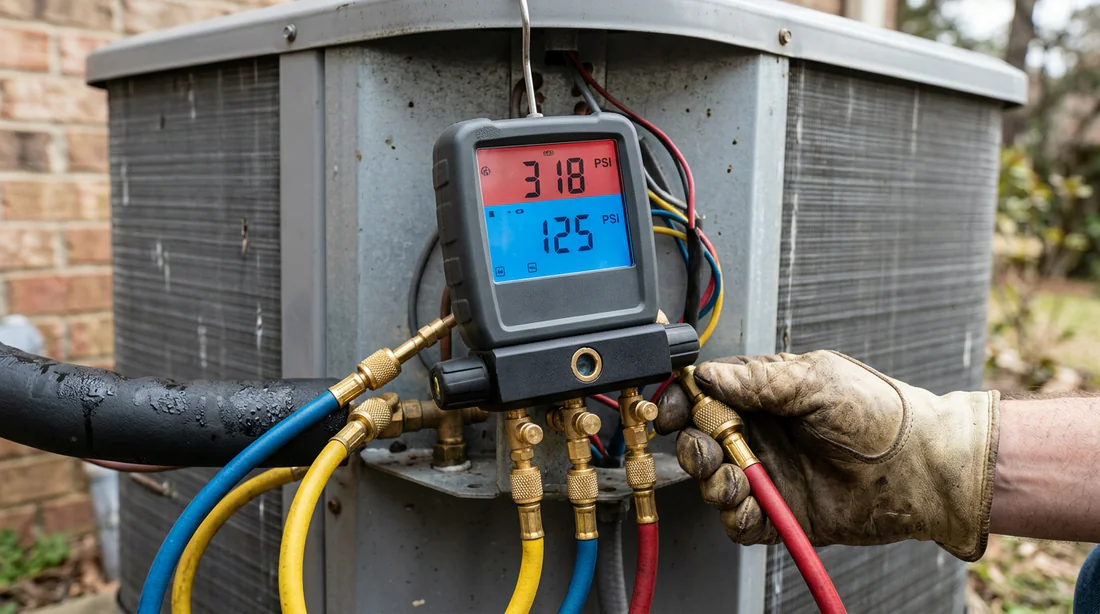

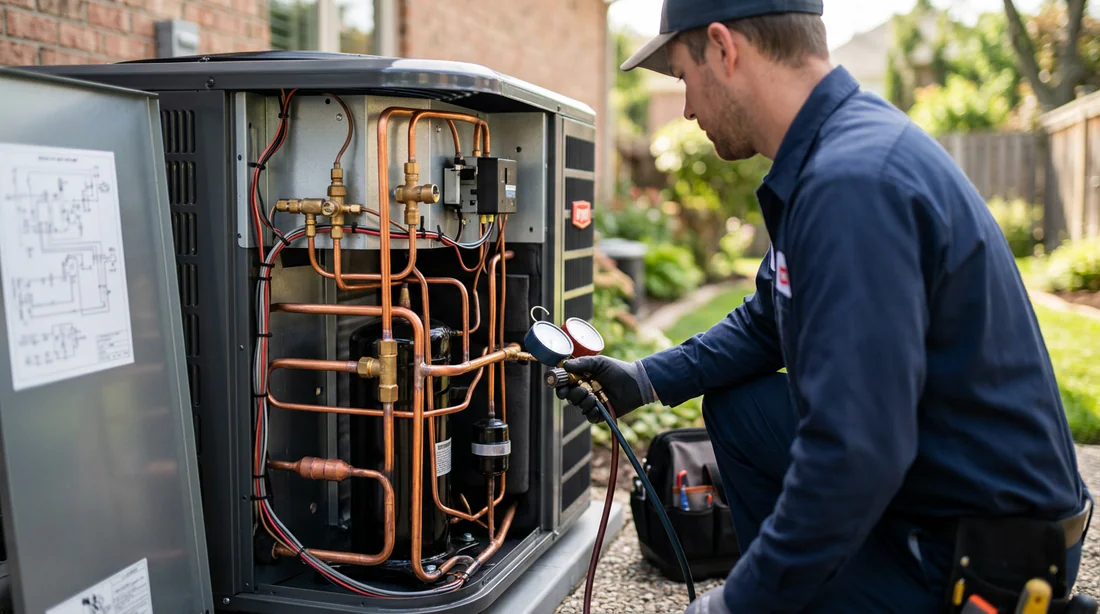

Diagnostic de panne de la vanne 4 voies
Une chute de pression dans le circuit
Ce fameux by-pass mélange violemment le gaz haute pression avec le gaz basse pression. Les performances de votre machine s'écroulent dans la seconde. Si un technicien branche un manomètre sur la bécane, ses aiguilles vont lui afficher n'importe quoi. Et c'est là que ça devient intéressant : la charge de fluide frigorigène, elle, sera tout à fait normale. Pas de fuite, juste un mauvais aiguillage.
Un givrage anormal de l'unité extérieure
La présence de givre sur l'unité extérieure en hiver ne me choque pas. Pour s'en débarrasser, la carte électronique commande un cycle de dégivrage. Elle passe temporairement en mode froid pour renvoyer du gaz brûlant à l'extérieur et faire fondre la glace. Mais si la vanne 4 voies refuse de bouger, ce sauvetage thermique capote complètement. Le bloc extérieur finit en iceberg géant et risque de broyer les pales de son ventilateur.
Prix et remplacement d'une vanne 4 voies en 2026
Quand la vanne rend définitivement l'âme, on sort le chéquier. Mais gardez l'œil ouvert sur les devis. Je vois circuler des factures totalement délirantes. Voici un aperçu réaliste des tarifs du marché actuel :
| Intervention | Coût de la Pièce | Main d'œuvre et Gaz | Coût Total Estimé |
|---|---|---|---|
| Remplacement de la bobine seule | 30 € à 80 € | 50 € à 100 € | 80 € à 180 € |
| Remplacement complet (Vanne 4 voies) | 80 € à 200 € | 350 € à 600 € | 430 € à 800 € |
Faut-il réparer ou remplacer la vanne complète ?
Les chiffres du tableau font mal aux yeux. Le diagnostic de la bobine grillée ressemble presque à un soulagement. Changer cette bobine électromagnétique prend deux minutes. On la débranche, on retire la vis, on glisse la neuve. C'est réglé pour une poignée d'euros.
En revanche, si le fameux tiroir coulissant meurt dans son cylindre, le chantier explose. Le technicien doit vider tout le gaz de l'installation, sortir le poste à souder pour chauffer le laiton à mort sous azote, poser la nouvelle vanne, tirer l'installation au vide et remettre du gaz neuf. Une vraie galère de plusieurs heures. Franchement, si votre climatisation réversible tourne au R410A depuis une décennie, claquer 800 balles pour une vanne n'a aucun sens. Remplacez le groupe entier. Vous gagnerez en rendement et en sérénité.
Pour aller plus loin en vidéo
Le texte brut a ses limites. Si vous voulez observer ces manipulations de vos propres yeux, tapez exactement ces recherches sur YouTube. Les vidéos de réparateurs pullulent et montrent très bien la manœuvre :
-
« tester vanne 4 voies climatisation multimètre »
-
« comment fonctionne une vanne d'inversion pompe à chaleur »
❓Foire Aux Questions (FAQ)
Peut-on dégripper une vanne 4 voies de climatisation ?
Oui, mais attendez-vous à un sursis purement temporaire. Tapoter le laiton avec le tournevis sauve la mise la plupart du temps. Quelques confrères jouent aussi sur le choc thermique en jonglant violemment entre le chaud et le froid à la télécommande pour brusquer le mécanisme. Ça marche. Mais soyons réalistes, si le tiroir souffre de grosses rayures internes, il coincera de nouveau d'ici quelques semaines.
Où se trouve la vanne 4 voies ?
Cherchez toujours à l'extérieur. Elle loge au-dessus du compresseur dans l'énorme caisson carré à pales de votre jardin ou balcon. Dévissez le capot supérieur en tôle et regardez au fond. Vous ne pouvez pas la rater. Elle ressemble à une grosse pieuvre dorée en laiton raccordée directement aux tuyauteries en cuivre de refoulement.
Pourquoi ma clim réversible ne fait plus de chaud ?
Ne tirez pas de conclusions trop hâtives. Si la clim tourne mais souffle froid en plein hiver, la vanne bloquée rafle la mise dans neuf cas sur dix. Néanmoins, d'autres pannes sournoises provoquent ce symptôme. On pense tout de suite au manque de fluide dû à une petite fuite, à un compresseur fatigué, ou bêtement à une sonde d'ambiance à trois euros qui ment à la carte mère.
Avez-vous déjà osé ouvrir le capot de votre clim pour jeter un œil au multimètre, ou préférez-vous confier cette bête capricieuse à un dépanneur ?
Comment tester une vanne 4 voies soi-même ?
Mise en garde sérieuse : Mettre les mains dans une climatisation expose à des risques d'électrocution mortelle. Allez couper le disjoncteur au tableau électrique avant d'ouvrir quoi que ce soit. Surtout, la manipulation des gaz R32 ou R410A relève de l'habilitation professionnelle. Ne touchez jamais aux conduites en cuivre et ne tentez pas de les dévisser.
Test électrique de la bobine (solénoïde)
La plupart du temps, le laiton va très bien mais c'est l'électrique qui plante. On va vérifier ça simplement :
Coupez tout le courant de la maison.
Ouvrez la tôle du groupe extérieur pour repérer la bobine. C'est souvent un petit cube noir ou bleu, posé sur la grosse vanne dorée.
Remontez le câble de cette bobine jusqu'à la carte mère et débranchez délicatement sa fiche.
Prenez un multimètre, calez-le sur la fonction ohmmètre avec le symbole Ω, et touchez les deux broches de la prise que vous venez de débrancher.
L'écran devrait afficher une valeur de résistance comprise entre 1 et 2 kΩ. Si vous voyez un joli zéro absolu, la bobine est en court-circuit. Si vous lisez « OL » pour Open Loop, le fil de cuivre interne a pété. Poubelle direct. D'ailleurs, si vous manipulez rarement ce genre d'outil, lisez notre dossier Mesurer sa terre au multimètre : la méthode 2026. Les bonnes practices de mesure vous serviront toujours.

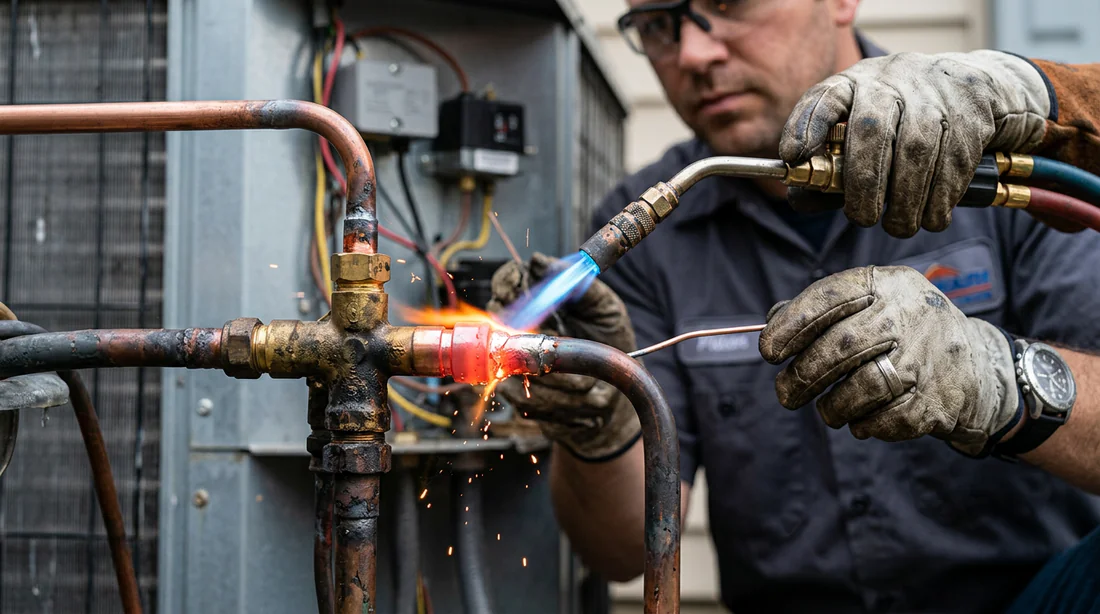

Remplacement et soudure de la vanne 4 voies
Test mécanique (diagnostic au toucher et au son)
Le multimètre valide la bobine ? Le verdict tombe : c'est un problème mécanique. Le tiroir est grippé dans le laiton.
Rallumez le disjoncteur, démarrez la clim et restez planté devant le groupe extérieur. Demandez à une autre personne de jouer avec la télécommande pour jongler entre les modes chaud et froid. Vous devez entendre un gros « clac » sourd et métallique. Si vous n'entendez qu'un minuscule bourdonnement magnétique mais qu'aucun vrai basculement ne se produit, le tiroir patauge dans l'huile figée ou la saleté.
Prenez le manche d'un gros tournevis. Pendant que votre assistant change les modes à la télécommande, tapotez doucement sur le corps en laiton de la vanne. Ne tapez pas comme un bourrin. Les petites vibrations générées par le plastique du manche suffisent bien souvent à décoller un tiroir récalcitrant.
