Comment savoir si un ampli TV est grillé ? Le guide de diagnostic
Table des matières
Vous venez de vous installer confortablement sur le canapé, télécommande en main. Et là, c'est le drame. Votre écran s'obstine à afficher ce désespérant message : « Aucun signal ». Cette panne soudaine est d'une frustration sans nom, surtout quand votre émission préférée commence. Ne paniquez pas tout de suite. Le coupable se cache très souvent dans un petit boîtier discret. C'est votre amplificateur d'antenne.
"Pour savoir si un ampli TV est grillé, vérifiez d'abord sa diode d'alimentation. Si elle est éteinte, l'appareil ne reçoit plus de courant. Si elle est allumée mais que vous n'avez aucun signal, testez la tension de sortie (généralement 12V ou 24V) avec un multimètre. Une tension nulle confirme que l'amplificateur est hors-service.
1. Les 3 symptômes principaux d'un ampli d'antenne défectueux
Rassurez-vous, ce matériel laisse presque toujours des indices clairs avant de rendre l'âme. La panne d'un équipement d'antenne se manifeste de manière très caractéristique. Cela facilite grandement notre dépannage.
Perte totale du signal TV (écran noir)
Le signe le plus évident reste l'apparition soudaine du redouté message « Aucun signal » ou « Signal faible » en plein milieu de l'écran. Le téléviseur n'arrive plus à verrouiller la moindre chaîne.
Si ce phénomène frappe simultanément toutes les télévisions de la maison, nous n'avons plus aucun doute. Votre système d'amplification central ou son alimentation électrique devient le premier suspect à interroger.

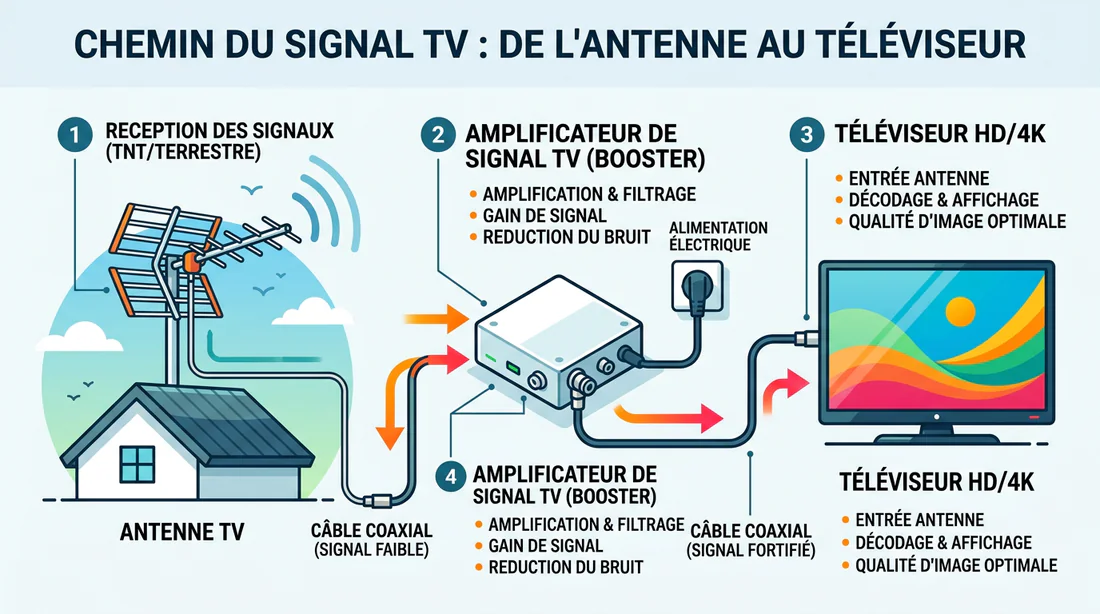

Schéma de fonctionnement de l'amplificateur
Image pixellisée ou coupures de son
Un équipement en fin de vie ne coupe pas toujours la diffusion brutalement. Parfois, le composant montre simplement des signes de fatigue. Il a aussi pu subir des dommages partiels après une récente intempérie.
Votre signal TNT devient alors très instable. Vous observez des « mosaïques » colorées sur l'écran, des figeages d'image intempestifs ou des microcoupures de son régulières. C'est particulièrement agaçant.
Odeur de brûlé ou composant fondu
Faites appel à votre vue et à votre odorat pour inspecter rapidement le boîtier. Une odeur âcre de plastique chaud ou des traces d'échauffement ne trompent personne.
Si vous remarquez des zones noircies autour de la connectique F, l'appareil a certainement subi une surtension fatale. J'ai vu ce scénario des dizaines de fois après un gros orage. La foudre frappe à proximité de la maison, et le circuit grille instantanément.
2. Les 4 étapes pour tester votre amplificateur TV
Je vous propose une méthode de diagnostic pas-à-pas, parfaitement adaptée aux standards d'installation actuels. Laissez les approximations de côté. Suivez ce tutoriel simple pour localiser précisément l'origine de votre panne.
Étape 1 : vérifier l'alimentation électrique
Ne confondez pas les différents éléments de votre installation. L'alimentation électrique correspond à ce petit boîtier souvent branché directement sur une prise murale derrière la télévision. Elle envoie le courant vers le véritable ampli ou le préamplificateur de mât situé sur le toit ou dans les combles.
Commencez par vérifier le bon fonctionnement de la prise murale. Branchez-y simplement une lampe de chevet ou un chargeur de téléphone. Si le courant passe mais que la diode lumineuse du boîtier d'alimentation TV reste éteinte, ce composant a probablement rendu l'âme.
Étape 2 : contrôler l'état des câbles coaxiaux
Le boîtier électronique ne porte pas toujours le chapeau. Bien souvent, la perte d'image provient d'un problème physique sur le câble coaxial lui-même.
Démontez soigneusement vos fiches. Ma règle d'or est simple : les petits fils de la tresse métallique périphérique ne doivent jamais toucher l'âme centrale en cuivre massif. Le moindre contact provoque un court-circuit immédiat. Cela coupe instantanément toute la réception.

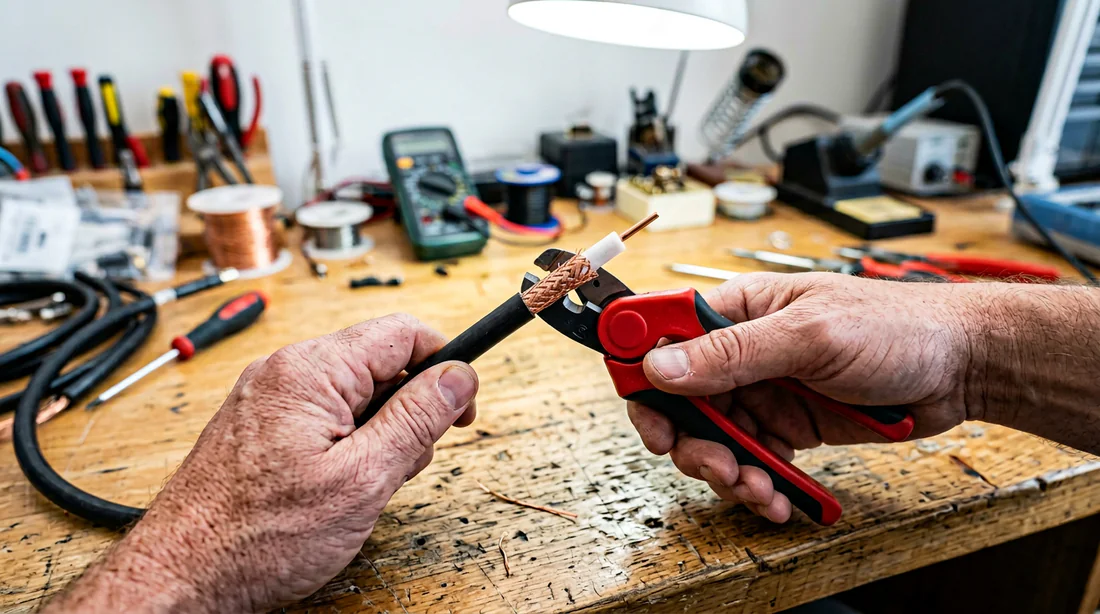

Préparation des câbles
Étape 3 : tester l'alimentation avec un multimètre
Attention à bien manipuler vos appareils avec précaution et à garder les mains bien sèches. Pour cette étape un peu plus technique, munissez-vous de votre multimètre. Réglez-le sur la fonction « courant continu » (symbole DC), en position 20V ou 200V.
Débranchez le câble qui monte vers l'antenne. Placez la pointe de touche rouge sur le trou central de la sortie (l'âme) et la pointe noire sur le filetage métallique extérieur.
Vous devez impérativement trouver une alimentation 12V/24V (selon la mention indiquée sur l'étiquette de votre appareil). Si l'écran affiche obstinément 0V, le diagnostic tombe. Votre bloc d'alimentation est définitivement mort.
Étape 4 : shunter l'ampli pour valider la panne
Le « shunt » est la technique de contournement ultime pour valider votre diagnostic à 100%. Il s'agit de retirer temporairement le matériel suspect de l'équation.
Pour réaliser ce test, dévissez les câbles d'entrée (qui arrive de l'antenne) et de sortie (qui repart vers la TV) de votre amplificateur. Reliez-les directement ensemble à l'aide d'un petit raccord femelle/femelle (aussi appelé « barillet »).
Allez vérifier votre écran. Si le signal hertzien réapparaît, même avec une qualité un peu faible ou quelques sautes d'image, le constat est sans appel. L'amplificateur bloque la transmission. Il est bon pour la poubelle.
Tableau de diagnostic rapide : panne d'ampli ou problème d'antenne ?
| Symptôme observé | Cause Probable | Solution recommandée |
|---|---|---|
| Perte de signal après un vent violent | Le râteau a bougé sur le toit | Remonter sur le mât et réorienter l'antenne vers l'émetteur. |
| Odeur de brûlé ou composant noirci suite à un orage | Surtension foudroyante ayant grillé l'amplificateur | Remplacer l'ensemble du kit (alim + boîtier). |
| « Aucun signal » sur une seule TV de la maison | Câble abîmé ou tuner TV HS | Vérifier le câblage de la pièce concernée uniquement. |
| « Aucun signal » sur toutes les TV en même temps | Panne globale d'ampli, d'alimentation ou de répartiteur | Appliquer notre test au multimètre et vérifier l'alimentation centrale. |

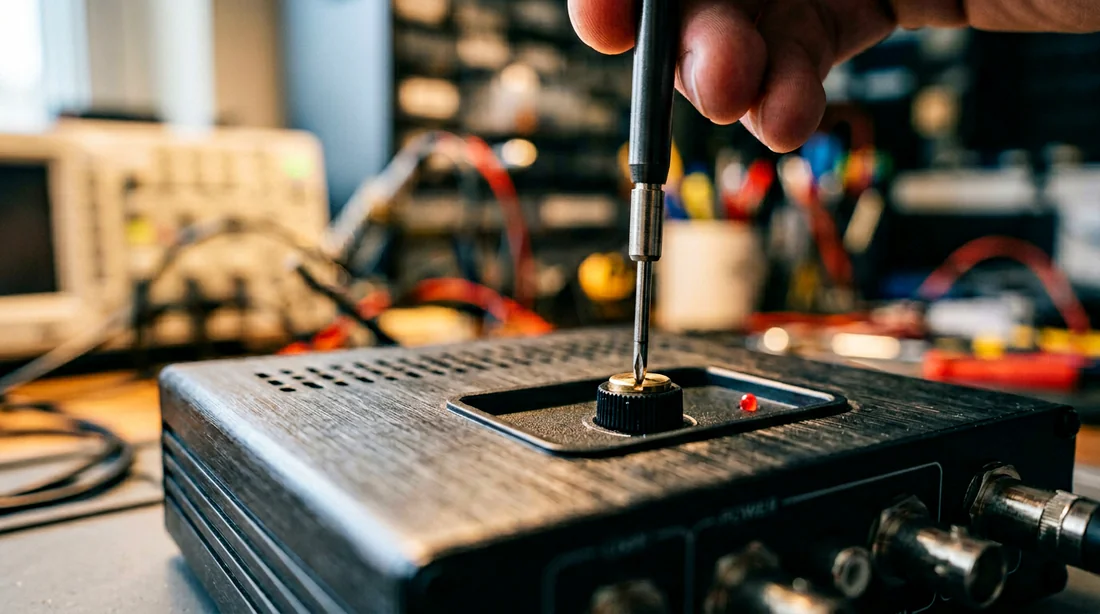

Réglage de l'amplificateur
Que faire si votre amplificateur est définitivement hors-service ?
Si nos tests confirment la mort clinique de votre matériel, il faut passer à la caisse. Dans la majorité des cas, pour une installation ancienne touchée par une surtension, je recommande toujours de changer l'ensemble complet (le boîtier sur le mât et l'alimentation intérieure).
Acheter un simple bloc d'alimentation neuf pour l'associer à un module de toit vieux de dix ans représente un mauvais calcul. Cela vous expose à de futures pannes très rapides. Investissez dans votre tranquillité d'esprit.
Privilégiez l'achat de modèles récents estampillés « Blindage 4G/5G ». Ces nouveaux équipements empêchent les antennes relais de téléphonie mobile de brouiller vos chaînes. Enfin, pour sécuriser ce nouvel investissement, branchez absolument l'alimentation sur une prise équipée d'un parasurtenseur.
Vidéo suggérée : rechercher et intégrer la vidéo YouTube « Comment tester alimentation ampli antenne TV multimètre »
❓Foire Aux Questions (FAQ)
Quelle est la durée de vie moyenne d'un ampli TV ?
Un équipement de bonne qualité, installé à l'abri de l'humidité extrême, fonctionne généralement entre 10 et 15 ans. Je précise toutefois que cette durée fond comme neige au soleil face à des orages fréquents ou des variations intenses du réseau électrique.
Peut-on réparer un amplificateur d'antenne grillé ?
Sur le strict plan financier et sécuritaire, je vous le déconseille fortement. Les composants internes miniaturisés et moulés sont horribles à remplacer. Un appareil neuf garantit une fiabilité de réception bien supérieure pour une poignée d'euros. Le jeu n'en vaut pas la chandelle.
Où se trouve l'ampli TV dans une maison ?
L'installation comprend souvent deux parties distinctes. L'alimentation électrique se situe généralement près de la télévision principale ou dans le tableau de communication (GTL). L'amplificateur proprement dit se cache plutôt dans les combles ou directement fixé sur le mât de l'antenne extérieure.
Un orage peut-il griller uniquement l'ampli sans toucher la TV ?
Oui, c'est même un scénario extrêmement courant. Le boîtier d'amplification agit souvent comme un premier fusible de protection. Il absorbe le pic de surtension venant de l'antenne avant que celui-ci ne foudroie votre télévision.
