Karcher K4 ne s'allume plus : diagnostic pas à pas et solutions
Table des matières
Vous sortez le nettoyeur haute pression, raccordez les tuyaux et ouvrez l'eau. Mais au moment de tourner le sélecteur, l'appareil reste muet ou se contente d'un bourdonnement sourd. Ce refus de démarrer survient souvent après l'hiver ou une longue période d'inactivité au garage.
Avant d'envisager le remplacement de votre équipement, un diagnostic méthodique aide à cibler la pièce défaillante. La série K4 possède une architecture spécifique, avec un moteur à induction refroidi à l'eau sans charbons. Sa réparation demande donc de vérifier des points de contact précis, très différents des modèles d'entrée de gamme.
"Un Karcher K4 qui ne s'allume plus signale généralement une défaillance électrique ou une mise en sécurité. Les causes principales incluent un interrupteur interne fondu, un condensateur de démarrage défectueux, un câble sectionné ou un pressostat grippé. L'utilisation d'un multimètre est indispensable pour isoler le composant responsable.
Identifier la panne : électrique ou mise en sécurité ?
Écoutez d'abord la réaction de votre appareil. Un silence total indique que le courant n'atteint pas le bobinage. L'anomalie se situe sur le trajet du secteur vers le moteur. À l'inverse, si vous percevez un ronflement continu, le moteur reçoit de l'énergie mais ne parvient pas à se lancer.
Ces deux cas de figure imposent des méthodes de réparation opposées. Assurez-vous d'abord que votre réseau d'eau fournit une pression suffisante. Une pompe saine réclame au moins 10 litres par minute à l'arrivée. Un manque d'alimentation hydrique entraîne une mise en sécurité immédiate qui neutralise le lancement électrique.
| Symptôme constaté | Cause probable | Composant à vérifier en priorité |
|---|---|---|
| Silence total (aucun bruit) | Coupure électrique pure | Câble, interrupteur ON/OFF |
| Le moteur grogne/ronfle mais ne tourne pas | Problème de lancement moteur | Condensateur de démarrage |
| Le moteur se lance puis se coupe net | Mise en sécurité surpression | Pressostat (micro-contact) |
Étape 1 : L'alimentation, le câble et l'interrupteur principal
Toute intervention débute avec un appareil débranché de la prise murale. C'est la règle de base. Contrôlez l'état visuel du cordon secteur. Une pliure excessive ou un écrasement sous une roue de voiture peut sectionner les fils de cuivre internes sous une gaine d'apparence intacte.
Sortez votre multimètre en mode continuité. Vous allez sonder le circuit depuis la fiche mâle jusqu'aux broches internes du boîtier. Testez le fil bleu puis le fil marron séparément. Si le signal sonore reste muet, le cordon est rompu. Testez aussi votre prise murale avec un autre outil pour confirmer la présence du 230V.
Examinez ensuite le bouton marche-arrêt. Les vibrations de l'appareil finissent parfois par déloger son mécanisme. Vous sentirez sous la main un interrupteur forcé ou trop lâche. Dans le boîtier, un arc électrique répété a pu faire fondre les lamelles en laiton. Testez la continuité aux bornes de l'interrupteur en position « ON ». Le courant doit circuler sans aucune résistance.
Test de l'alimentation électrique
Étape 2 : Le diagnostic du condensateur de démarrage
Le courant passe mais le moteur grogne sans tourner ? Le coupable est facile à identifier. Le K4 fonctionne avec un moteur asynchrone sans charbons d'usure. Il s'appuie sur une réserve d'énergie externe pour créer le champ magnétique initial. C'est là que les choses se précisent.
Retirez le capot jaune à l'aide de votre clé Torx. Libérez les clips pour extraire le boîtier électrique étanche. Vous y trouverez un cylindre blanc en plastique. Avant de le manipuler, vous devez le décharger. Placez la lame d'un tournevis isolé en travers de ses deux cosses métalliques pour éviter une secousse résiduelle.
Réglez votre multimètre sur la fonction capacimètre. Les valeurs varient selon les générations de la gamme K4. Vous devez lire une capacité de 20µF pour un modèle K4.98M. Elle monte à 25µF pour un modèle K4.91M. L'unité de mesure est le Micro Farad. Une pièce hors d'usage affichera une chute drastique. Il arrive souvent de mesurer une valeur de 4nF sur un composant carbonisé. Son remplacement relancera la rotation.

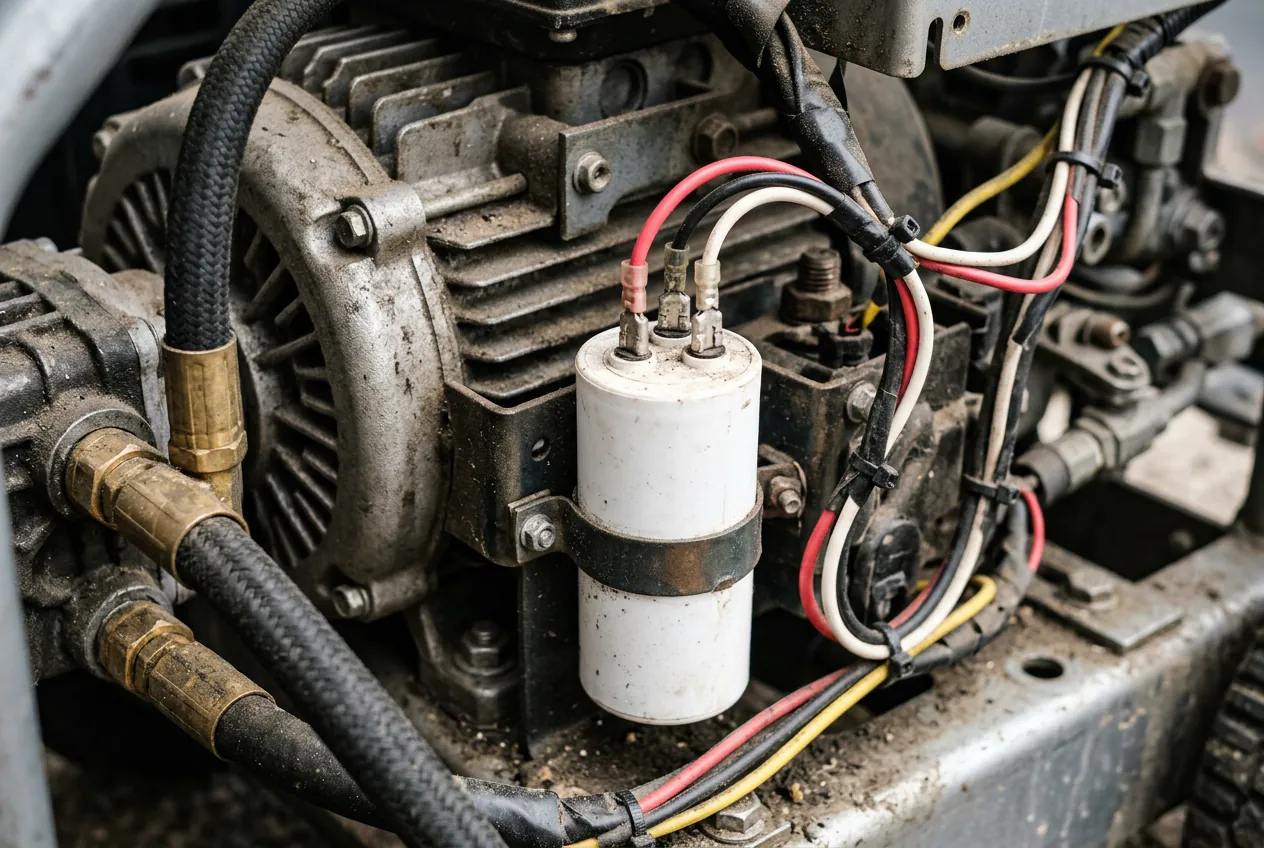

Condensateur de démarrage du Karcher K4
Étape 3 : Les blocages mécaniques : pressostat et sécurité détergent
L'électrique n'explique pas tout. L'appareil sous tension peut refuser l'allumage par simple protection mécanique. Le flux d'eau pilote un interrupteur caché.
Contrôler le micro-contact de sécurité
Suivez le circuit d'arrivée d'eau vers la culasse. Vous remarquerez un petit boîtier contenant un micro-contact. Il s'agit d'un contact NF (Normalement Fermé). Quand la pression monte anormalement, une tige pousse une petite came blanche qui vient ouvrir ce circuit et couper l'alimentation. Après un hivernage dans une cave humide, l'oxydation fige cette came en position ouverte. Vérifiez la propreté des soudures et le libre débattement du levier en plastique.
Dégripper le piston de commande
Le mouvement de la came provient du pressostat. En démontant la valve de maintien, vous accédez au piston grippé. Le calcaire accumulé bloque sa translation. Sortez la pièce de son logement en tirant doucement dans l'axe. Nettoyez le cylindre avec un vinaigre doux. Remontez l'ensemble en graissant les joints toriques au silicone pour restaurer sa fluidité.

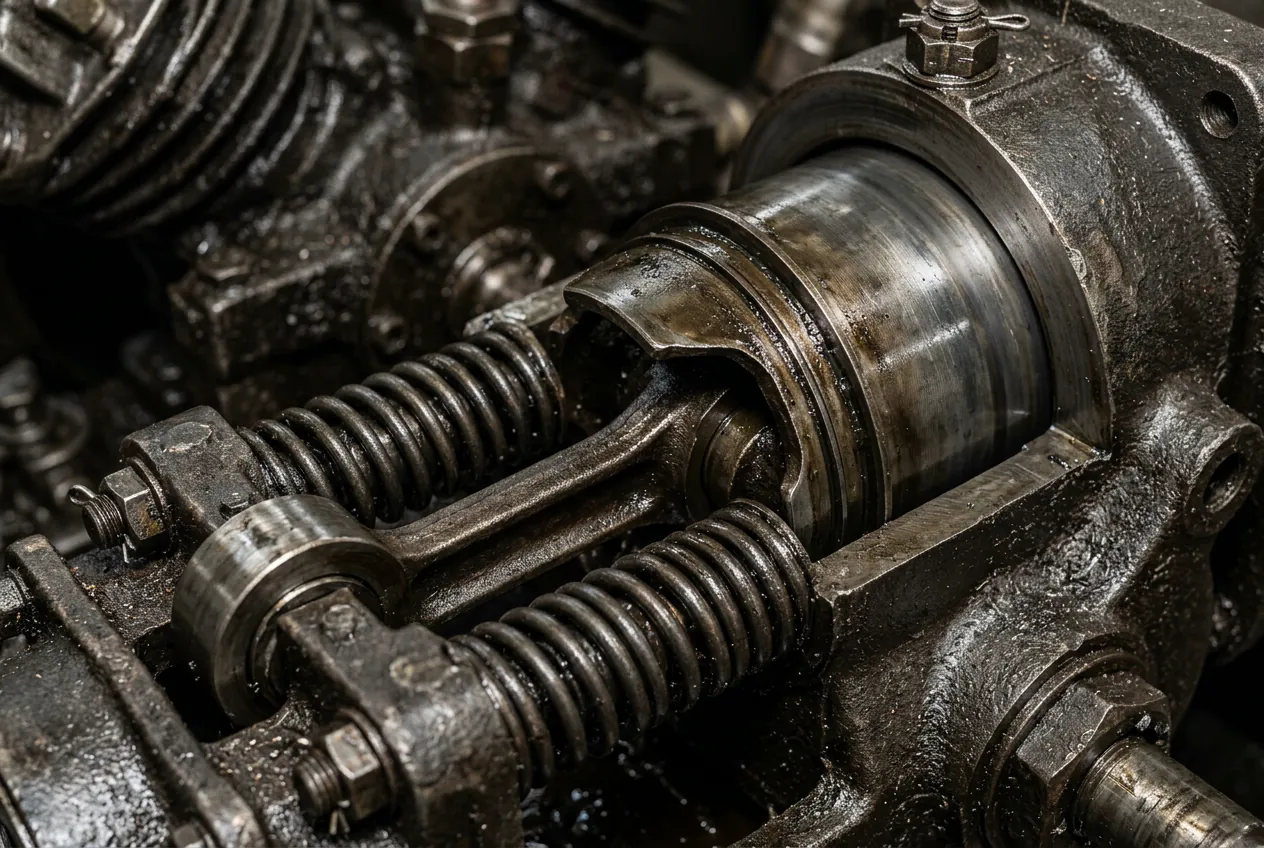

Piston de commande mécanique
Ajuster la sécurité détergent
Le système d'aspiration de savon interagit parfois avec la course du bouton principal. Un défaut de moulage de la tringlerie crée une contrainte parasite sur le contacteur électrique.
Sur certaines séries K4 capricieuses, la tige plastique de la pipette de détergent pousse de façon asymétrique et bloque l'enfoncement complet de l'interrupteur. Coupez exactement2 à 3 mm à l'extrémité de cette tige avec une pince coupante. Cet espace libéré suffit souvent à fermer le circuit proprement.
Précautions de remontage et tests de mise en eau
La remise en place du boîtier électrique demande une grande minutie. Le nettoyage à haute pression génère un brouillard particulièrement pénétrant. Pincez soigneusement les joints à lèvre sur le pourtour du couvercle noir. Un fil mal engagé qui chevauche un joint provoquera un court-circuit immédiat.
Raccordez impérativement le tuyau d'arrosage avant la mise sous tension. Les manuels techniques proscrivent le démarrage à sec. Une simple impulsion de deux secondes suffit pour vérifier la disparition du ronflement. Une rotation prolongée sans eau détruirait les joints haute pression. Il ne restera plus qu'à chasser l'air pour éviter de tirer un jet sans pression.
Votre panne est désormais isolée. Si l'affichage de votre multimètre a confirmé une chute de la capacité, la commande d'une pièce de rechange identique suffira à remettre votre outil en service dès la semaine prochaine. La réparation d'une connectique fondue demandera la même réactivité pour sécuriser votre installation électrique extérieure. Êtes-vous prêt à ouvrir le capot pour effectuer votre première mesure ?
❓Foire Aux Questions (FAQ)
Pourquoi le moteur de mon Karcher K4 émet un ronflement sans démarrer ?
Ce bruit sourd indique que l'électricité atteint le bobinage, mais que le rotor ne parvient pas à se lancer. Le diagnostic s'oriente vers un condensateur de démarrage épuisé qui ne fournit plus l'impulsion nécessaire. Plus rarement, une pompe totalement grippée par le gel ou le tartre bloque la rotation. Un contrôle capacitif s'impose.
Où se trouve le contact de sécurité sur un Karcher K4 ?
Ce micro-interrupteur se loge dans le boîtier électrique principal, en interface avec la tête de pompe. Vous l'identifierez par sa connexion à une petite came blanche en plastique. C'est cette came, poussée par le pressostat du circuit d'eau, qui actionne le coupe-circuit en cas de surpression ou de relâchement de la gâchette.
Comment réamorcer un nettoyeur haute pression Karcher ?
Le réamorçage vise à expulser l'air piégé dans le corps de la pompe. Branchez le tuyau d'alimentation et ouvrez votre robinet d'eau à fond. Laissez l'appareil éteint. Pressez simplement la gâchette de la lance. Maintenez l'appui jusqu'à obtenir un jet d'eau continu et régulier. Vous pouvez alors enclencher l'interrupteur électrique.
