Problème motorisation portail Genius : diagnostic et solutions

Identifier votre modèle exact, c'est la première étape d'un bon diagnostic. Voici les motorisations Genius les plus courantes sur le marché résidentiel :

La carte électronique reste le composant le plus stratégique de votre motorisation. C'est elle qui réceptionne le signal radio de votre télécommande, déclenche le moteur, gère les phases d'accélération et de ralentissement en fin de course, et surveille en permanence les entrées de sécurité (cellules, bord sensible, bouton d'arrêt d'urgence).

Sur les automatismes Genius, deux familles de cartes dominent : la carte Lynx (pour les modèles 230V) et la carte Brain (pour les modèles 24V). Chacune a ses propres boutons de programmation, ses voyants de diagnostic et ses connecteurs.

Et c'est souvent là que ça coince. Les condensateurs électrolytiques gonflent avec le temps, un fusible interne saute après une surtension, des relais voient leurs contacts se souder, ou tout bêtement des borniers se desserrent sous l'effet des vibrations. Savoir observer cette carte, c'est déjà résoudre la moitié des problèmes.

Symptôme : aucun mouvement, aucun bruit de moteur, aucun voyant allumé sur la carte. Le portail est totalement inerte.

C'est la panne la plus angoissante, mais souvent la plus simple à résoudre. L'absence totale de signe de vie pointe vers un défaut d'alimentation électrique. Ni plus, ni moins.

Procédure de vérification :

• Vérifiez votre tableau électrique : le disjoncteur dédié au portail a-t-il déclenché ? Réarmez-le
• Ouvrez le capot du moteur et regardez la carte électronique : un voyant LED devrait être allumé (fixe ou clignotant) si la carte reçoit du courant
• Si aucun voyant, mesurez la tension aux bornes d'entrée de la carte avec un multimètre : vous devez lire 230V AC sur les modèles Lynx, ou 230V AC en entrée du transformateur puis 24V DC en sortie sur les modèles Brain
• Vérifiez le fusible de la carte (souvent un fusible verre de 5x20 mm).

Remplacez-le s'il est grillé (filament rompu visible)

• Si le fusible saute à nouveau immédiatement après remplacement, le problème est plus profond : court-circuit sur la carte ou transformateur défaillant

⚠️ Sécurité : Toute mesure au multimètre sur les bornes 230V doit être réalisée avec une extrême prudence.

Si vous n'êtes pas à l'aise avec les mesures sur courant secteur, coupez l'alimentation et faites appel à un professionnel.

Avant de soupçonner un problème complexe, vérifiez le plus évident : la pile de la télécommande. Une pile CR2032 fatiguée reste la cause n°1 de ce symptôme. Changez-la et testez.

Si le problème persiste avec une pile neuve, votre télécommande s'est probablement déprogrammée. Cela arrive après une coupure de courant prolongée sur certains modèles, ou si quelqu'un a manipulé les boutons de la carte.

Procédure de programmation d'une télécommande Genius :

• Ouvrez le capot de la carte électronique
• Repérez le bouton P1 (ou P2 pour le deuxième canal) sur la carte
• Appuyez brièvement sur P1 : le voyant de la carte se met à clignoter, signe que le mode apprentissage est actif
• Dans les 10 secondes, appuyez sur le bouton souhaité de votre télécommande
• Le voyant de la carte confirme la mémorisation par un clignotement rapide ou un allumage fixe
• Testez immédiatement le fonctionnement

Si aucune télécommande ne fonctionne (y compris des télécommandes neuves), le récepteur radio intégré à la carte peut être en cause.

C'est plus rare, mais ça arrive sur les cartes vieillissantes. Un récepteur externe enfichable peut alors dépanner avant de remplacer toute la carte.

Ce symptôme pointe dans la grande majorité des cas vers les cellules photoélectriques. Ces petits boîtiers installés de chaque côté du portail émettent un faisceau infrarouge invisible. Si ce faisceau est coupé (par un obstacle, de la saleté, ou un défaut d'alignement), la carte interprète cela comme un danger et bloque la fermeture.

Vérifications à effectuer :

• Nettoyez les lentilles des deux cellules (émetteur et récepteur) avec un chiffon doux.

La poussière, les toiles d'araignée et les projections d'eau calcaire reviennent avec une régularité agaçante

• Vérifiez l'alignement : les deux cellules doivent se faire face parfaitement.

Un choc ou un mouvement du poteau peut les désaxer

• Observez le voyant du récepteur (la cellule qui reçoit le signal).

Il doit rester allumé fixe quand le faisceau est établi. S'il clignote ou reste éteint, le faisceau est interrompu

• Contrôlez le câblage entre les cellules et la carte : un fil sectionné par une tondeuse ou un rongeur, c'est un grand classique

Si les cellules sont propres, bien alignées et correctement câblées mais que le problème persiste, testez en shuntant temporairement les cellules (pont entre les bornes correspondantes sur la carte).

Si le portail se ferme alors normalement, une cellule est défaillante et doit être remplacée.

⚠️ Sécurité : Ne laissez jamais les cellules shuntées en fonctionnement permanent. Elles constituent un dispositif de sécurité anti-écrasement obligatoire.

Le portail démarre sa course puis s'immobilise à mi-chemin, parfois en inversant légèrement. Plusieurs causes sont possibles.

Commencez par le plus simple : y a-t-il un obstacle physique ? Un caillou coincé dans le rail d'un portail coulissant, une accumulation de feuilles mortes, une branche qui frotte contre un vantail. Inspectez toute la course du portail.

Si la voie est dégagée, le problème vient probablement du réglage des fins de course. Sur les modèles Genius, les fins de course peuvent être :

• Mécaniques : des cames réglables sur le moteur ou des butées sur le rail.

Vérifiez qu'elles n'ont pas bougé

• Électroniques : mémorisées par la carte lors de la procédure d'apprentissage.

Un simple reset et réapprentissage peut suffire (voir la section dédiée plus bas)

Autre cause fréquente sur les moteurs vieillissants : le condensateur de démarrage perd en capacité. Le moteur n'a plus assez de couple pour entraîner le portail sur toute sa course, surtout en montée ou par vent fort. Le portail part normalement puis « cale » à mi-parcours. Remplacer le condensateur (opération simple et peu coûteuse) résout le problème dans la plupart des cas.

Sur les modèles à bras, l'embrayage mécanique peut aussi patiner si le système est mal réglé ou usé. Le moteur tourne, mais la force n'est plus transmise intégralement au vantail.

Vous entendez clairement le moteur tourner, mais le portail reste immobile. Deux causes principales, et la première est presque embarrassante de simplicité.

Le débrayage mécanique est enclenché. Tous les automatismes Genius ont un levier ou une clé de déverrouillage manuel qui permet de déplacer le portail à la main en cas de coupure de courant. Si ce levier est resté en position déverrouillée, le moteur tourne dans le vide. La solution est immédiate : remettez le levier en position verrouillée (position « automatique »). Sur les modèles coulissants Genius, c'est généralement une clé à tourner sur le moteur. Sur les modèles à bras, un bouton ou un levier à l'arrière du bras.

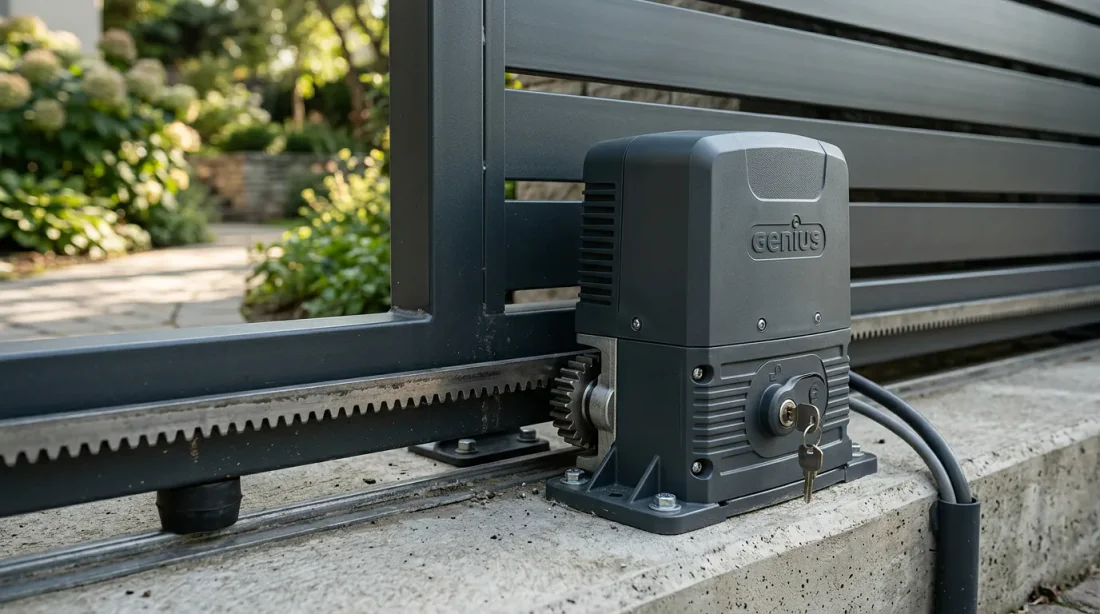

Le pignon d'entraînement est cassé. Sur un portail coulissant, si le pignon en nylon du moteur est usé ou cassé, il ne mord plus sur la crémaillère. Ouvrez le capot du moteur et inspectez visuellement le pignon. Des dents manquantes ou des copeaux de plastique au sol confirment le diagnostic. Le remplacement du pignon reste une opération accessible, mais il faut la bonne référence.

Le portail démarre, s'arrête, repart en sens inverse, puis recommence. C'est le comportement le plus déroutant. Et le plus frustrant. Il est lié au système de sécurité anti-écrasement qui se déclenche à tort.

Causes à investiguer :

• Des cellules photoélectriques perturbées : une cellule qui reçoit un signal intermittent (mauvais contact, fil dénudé, reflet parasite du soleil) envoie des ordres contradictoires à la carte
• Un problème de câblage : un fil mal serré dans un bornier de la carte crée des faux contacts.

Coupez l'alimentation, puis resserrez chaque vis de chaque bornier. Recherchez des traces d'oxydation sur les contacts (dépôt verdâtre)

• Une carte électronique défaillante : des composants en fin de vie peuvent provoquer des comportements totalement aléatoires.

Si toutes les vérifications périphériques sont bonnes, la carte devient la suspecte n°1

• Un bord sensible défectueux : si votre installation comporte un bord sensible (bavette caoutchouc sur le vantail), un défaut de cette bavette peut simuler un obstacle permanent

La méthode de diagnostic la plus efficace consiste à déconnecter un par un les dispositifs de sécurité (cellules, bord sensible) et à tester le portail après chaque déconnexion.

Quand le portail retrouve un fonctionnement normal, vous tenez votre coupable.

⚠️ Sécurité : Restez à proximité du portail pendant ces tests avec les sécurités déconnectées. Ne laissez personne dans la zone de mouvement du vantail. Rebranchez impérativement les sécurités une fois le diagnostic terminé.

Un portail automatique n'est jamais totalement silencieux, mais certains bruits doivent vous alerter. Les ignorer, c'est transformer une maintenance à 5 € en réparation à 200 €.

Un grincement continu sur un portail coulissant signale un rail de guidage qui manque de lubrification, ou des galets de roulement usés. Appliquez une graisse lithium (pas du WD-40, j'y reviens plus bas) sur le rail et les galets. Si le grincement persiste après lubrification, les galets sont à remplacer.

Un claquement sec en début ou fin de course indique des butées mécaniques d'arrêt endommagées ou absentes. Sur un coulissant, vérifiez la butée de fin de course au sol. Sur un battant, inspectez l'état des bras et de leurs fixations sur les piliers.

Un craquement dans le bras articulé sur un portail battant trahit des articulations sèches ou un jeu mécanique excessif. Lubrifiez chaque point d'articulation avec de la graisse adaptée. Si le jeu est trop important, le bras doit être remplacé.

Un bourdonnement électrique sans mouvement ? Le condensateur moteur est probablement mort. Le moteur reçoit du courant mais n'arrive plus à démarrer. C'est un symptôme typique qui ne s'arrangera pas tout seul.

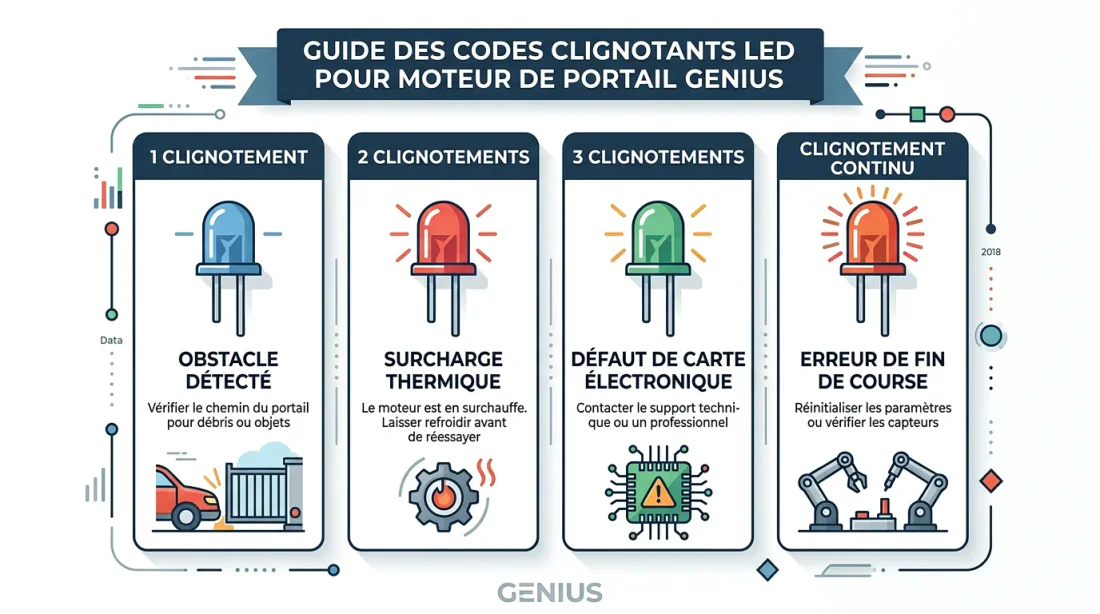

Les cartes Genius communiquent avec vous via leurs voyants LED. Un clignotement n'est jamais anodin : c'est un code de diagnostic. Voici les codes les plus courants rencontrés sur les cartes Lynx et Brain :

La carte Lynx équipe les modèles Genius alimentés en 230V (Roller, Milord, Eureka). Voici la procédure d'apprentissage :

1. Après remise sous tension, attendez que le voyant vert devienne fixe
2. Appuyez sur le bouton « SET » pendant 5 secondes jusqu'à ce que le voyant rouge s'allume
3. Relâchez le bouton. Le voyant rouge clignote lentement : la carte est en mode apprentissage
4. Appuyez brièvement sur P1 (ou envoyez une commande télécommande) : le portail démarre son cycle d'apprentissage en ouverture
5. Le portail s'ouvre jusqu'à la butée mécanique, marque une pause, puis se referme
6. À la fin du cycle, le voyant rouge s'éteint et le voyant vert redevient fixe : l'apprentissage est validé

Si le portail s'arrête en cours de cycle ou si le voyant rouge se met à clignoter rapidement, un obstacle ou un défaut de câblage empêche le bon déroulement. Résolvez le problème sous-jacent avant de relancer la procédure.

La carte Brain (modèles 24V : Blizzard, Sprint, Wing) utilise une séquence légèrement différente :

1. Après remise sous tension, le voyant de la carte clignote brièvement puis devient fixe
2. Maintenez le bouton « SETUP » enfoncé pendant 3 secondes. Le voyant se met à clignoter régulièrement
3. Appuyez une fois sur la touche « OPEN » de la carte (ou envoyez une commande télécommande)
4. Le premier vantail (ou le portail coulissant) effectue un mouvement complet d'ouverture à vitesse lente
5. Sur un portail battant à deux vantaux, le deuxième vantail enchaîne automatiquement
6. Le portail revient en position fermée. Le voyant devient fixe : procédure terminée
