Alimentation électrique d'une climatisation : normes 2026

Les exigences restent mesurées pour une petite unité murale destinée à rafraîchir une chambre. Une puissance frigorifique sous la barre des 3500 Watts réclame un câblage en 3G1.5 mm² ou en 3G2.5 mm². Protégez ce circuit avec un disjoncteur de 16A. Nous retrouvons cette configuration classique dans la majorité des appartements modernes.

Vous équipez toute la maison avec plusieurs splits muraux ? Attention, un système multisplit sollicite violemment le réseau d'un logement. Au-delà de 3600W, revoyez immédiatement le câblage à la hausse. Passez sur du fil rigide 3G4 mm², voire du 3G6 mm² pour les groupes extérieurs massifs.

Le disjoncteur de protection grimpe alors à 20A, 25A ou 32A. Lisez scrupuleusement la notice du fabricant. Des marques comme Daikin ou Mitsubishi exigent un calibre au millimètre pour valider la garantie. Je vous conseille de ne jamais ignorer ces préconisations techniques.

Je vois trop de bricoleurs installer un différentiel standard (Type AC) pour protéger leur pompe à chaleur. C'est une faute technique grave. Les climatisations modernes embarquent toutes un compresseur Inverter. Cette technologie module la puissance en permanence et génère des courants de fuite spécifiques avec des composantes continues.

Un interrupteur différentiel 30mA de Type A constitue le minimum légal pour stopper les coupures intempestives. Mais pour une vraie tranquillité d'esprit, investissez dans un Type F (anciennement HPI ou HI). Ce modèle ultra-sensible filtre les micro-perturbations du réseau. Votre compresseur reste en marche même sur une installation électrique capricieuse.

La première phase consiste à acheminer l'énergie jusqu'à la machine. Déroulez une gaine ICTA rigide depuis le coffret intérieur jusqu'à l'emplacement du groupe thermodynamique. Glissez minutieusement vos trois conducteurs (Phase, Neutre, Terre) en respectant les diamètres prévus. Fixez solidement les conduits avec des colliers tous les mètres si le chemin traverse des combles. Si l'installation vous oblige à prolonger une ligne de forte puissance, prenez le temps de lire comment raccorder 2 câbles 10mm2 en toute sécurité.

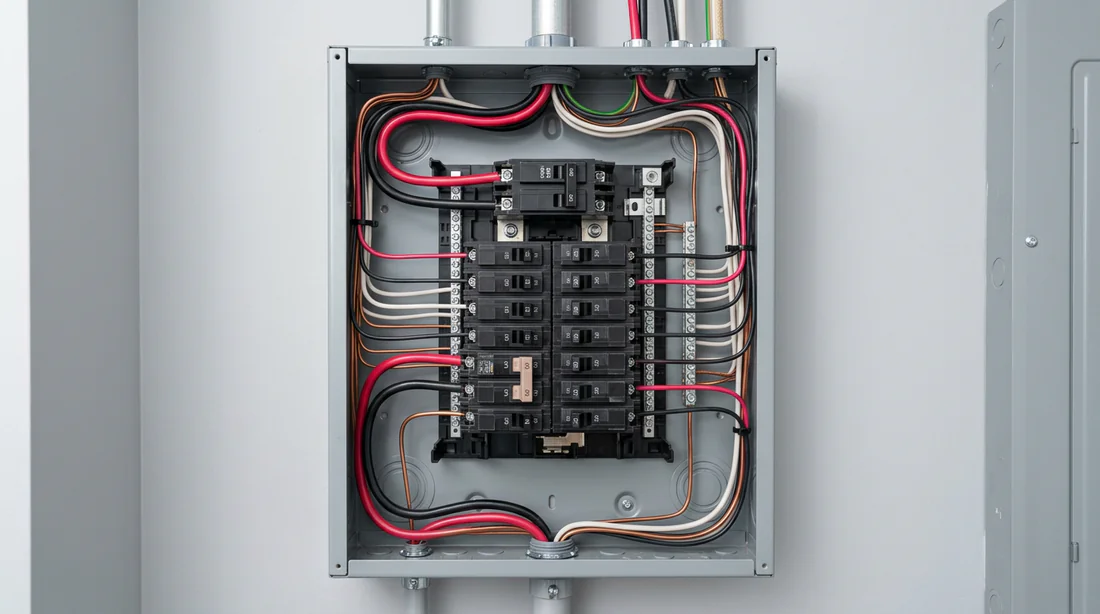

Ouvrez la façade de votre coffret divisionnaire. Ce raccordement demande un câblage propre et des serrages fermes. Placez d'abord le disjoncteur divisionnaire sur un rail DIN libre. Alimentez ensuite le haut du module depuis l'interrupteur différentiel avec un peigne vertical ou un bornier répartiteur. Connectez la Phase (le fil rouge, noir ou marron) sur la borne L et le Neutre (le fil bleu) sur la borne N situées sous le disjoncteur. Pour finir, vissez fermement le fil de protection vert et jaune directement sur le bornier de terre principal de la maison.

Sur les machines actuelles, l'alimentation en 230 Volts arrive presque toujours sur l'unité extérieure. Retirez le capot métallique du bloc. Raccordez vos trois fils sur le bornier de puissance. Vous identifierez facilement les bornes repérées L, N et le symbole de Terre. Un second câble spécifique d'interconnexion à 4 ou 5 fils partira ensuite de cette machine extérieure vers les splits intérieurs. Son rôle consiste à distribuer l'énergie et les signaux de régulation dans les pièces de la maison.

Le risque d'incendie est majeur avec cette méthode. Une climatisation réclame un violent courant d'appel dans les premières secondes d'activation du compresseur. Si vous vous repiquez sur le circuit des prises de la chambre, vous cumulez bêtement les ampérages de tous les appareils. Le résultat est prévisible. Les fils dissimulés dans les cloisons chauffent par effet Joule. Leur isolant fond et provoque un court-circuit souvent désastreux.

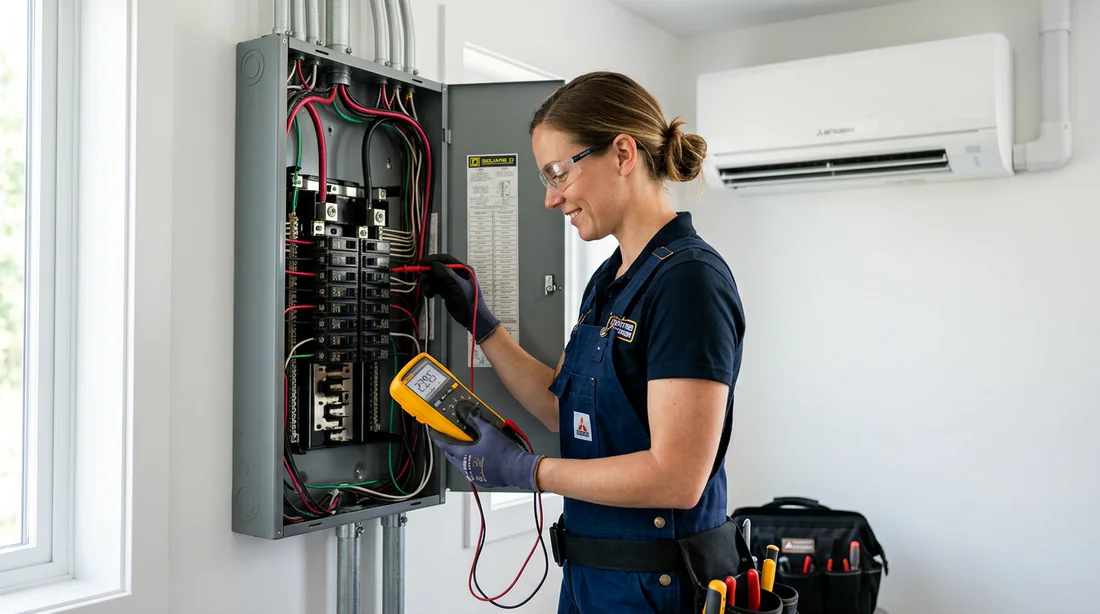

C'est la destruction garantie de l'électronique de bord. Les systèmes Inverter se comportent comme de véritables ordinateurs hautement sensibles aux surtensions. Sans une évacuation parfaite des courants de fuite vers la terre, les cartes mères finissent inévitablement par griller. L'installateur annulera la garantie sans la moindre hésitation. Avant d'appuyer sur le bouton « On », prenez le temps de mesurer sa terre au multimètre. Cette vérification simple assure que la valeur reste inférieure à 100 ohms.

Cette négligence met directement en danger le personnel technique. Imaginons que le moteur extérieur trône sur la toiture ou derrière un mur d'enceinte, loin du regard du tableau électrique principal. La réglementation impose la pose d'un interrupteur sectionneur cadenassable à moins de deux mètres de la machine. Le frigoriste doit pouvoir isoler le courant localement et bloquer le réarmement avec un cadenas. Il engage sa vie et doit travailler sans risquer l'électrocution.
