Guide technique : plan de fabrication d'une fendeuse hydraulique efficace
Table des matières
J'en ai vu passer, des plans gratuits approximatifs sur des forums obscurs. Le résultat ? Votre acier se tord au premier nœud de chêne. Concevoir son propre matériel forestier exige une précision mécanique absolue. On est bien loin du petit bricolage du dimanche. Vous voulez de la performance brute et une sécurité totale pour fendre votre bois de chauffage. Il faut donc maîtriser les calculs de pression et la résistance des matériaux.
"La fabrication d'une fendeuse hydraulique repose sur trois piliers. D'abord, le dimensionnement du vérin selon la force de fendage souhaitée en tonnes. Ensuite, le choix d'une centrale hydraulique adaptée, qu'elle soit à moteur thermique ou électrique. Enfin, l'assemblage d'une structure en acier renforcé capable de supporter les contraintes mécaniques extrêmes du fendage de bois.
Pourquoi concevoir sa propre fendeuse de bois en 2026
Acheter une machine industrielle de 20 tonnes coûte une fortune. Cet investissement paraît souvent disproportionné pour un usage régulier ou semi-professionnel. Fabriquer votre propre outil de fendage change totalement la donne financière. À mes yeux, le rapport coût/performance penche largement en faveur de l'auto-construction. À condition, bien sûr, de sélectionner intelligemment vos composants.
L'aspect économique compte, mais l'avantage absolu reste la personnalisation. Les modèles du commerce nous imposent souvent des postures épuisantes. En réalisant vos propres plans, vous ajustez la hauteur de la table de travail pour épargner votre dos. Vous intégrez un lève-bûche sur mesure. Vous concevez un châssis remorquable adapté à votre attelage. Vous optimisez la vitesse de descente du diviseur de bûches pour un cycle de travail cadencé selon vos habitudes.

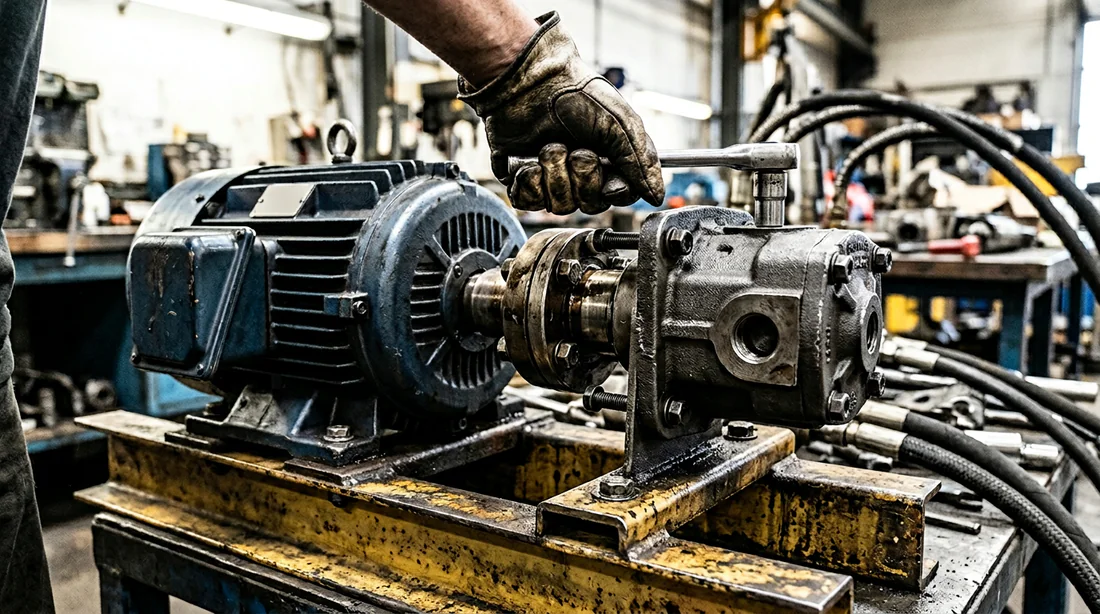

Montage du groupe motopompe
Les 3 composants critiques pour une fendeuse fiable
Une machine efficace ne pardonne aucun maillon faible. L'hydraulique obéit à des règles strictes. Chaque élément interagit avec le reste du circuit.
Le groupe hydraulique, avec son moteur et sa pompe, représente le cœur pulsant de votre système. Ce bloc combine un moteur thermique ou électrique et une pompe à engrenages. Je vous conseille vivement une pompe bi-étagée. Elle fournit un grand débit à basse pression pour approcher rapidement le coin de la bûche. Le système bascule ensuite automatiquement en haute pression à faible débit dès que la résistance du bois se fait sentir.
Le vérin, défini par sa course et son alésage, apporte le muscle brut. L'alésage détermine la puissance de poussée. La tige, quant à elle, requiert un diamètre suffisant pour résister au flambage lorsqu'elle se déploie au maximum. Un vérin double effet reste obligatoire pour gérer la descente et la remontée.
Le distributeur hydraulique agit comme le cerveau directionnel. Un modèle 4/3 (quatre voies, trois positions) avec fonction « retour automatique » et crantage offre le meilleur confort. Ce type de commande libère vos mains lors de la remontée du coin. C'est un gain de temps énorme sur une longue journée d'hiver.
Calculer la force nécessaire pour votre fendeuse
L'expertise technique commence ici. La force de votre machine n'arrive pas par magie. Elle résulte simplement de la multiplication de la pression de la pompe (en bars) par la surface du piston du vérin (en cm²).
On observe couramment une pression standard de 200 à 250 bars sur ces montages. Voici un tableau de conversion pratique pour dimensionner votre vérin :
| Diamètre de l'alésage du vérin (mm) | Surface du piston (cm²) | Poussée à 200 bars (Tonnes) | Poussée à 250 bars (Tonnes) |
|---|---|---|---|
| 80 mm | 50,2 cm² | 10,0 T | 12,5 T |
| 100 mm | 78,5 cm² | 15,7 T | 19,6 T |
| 120 mm | 113,0 cm² | 22,6 T | 28,2 T |
| 140 mm | 153,9 cm² | 30,7 T | 38,4 T |

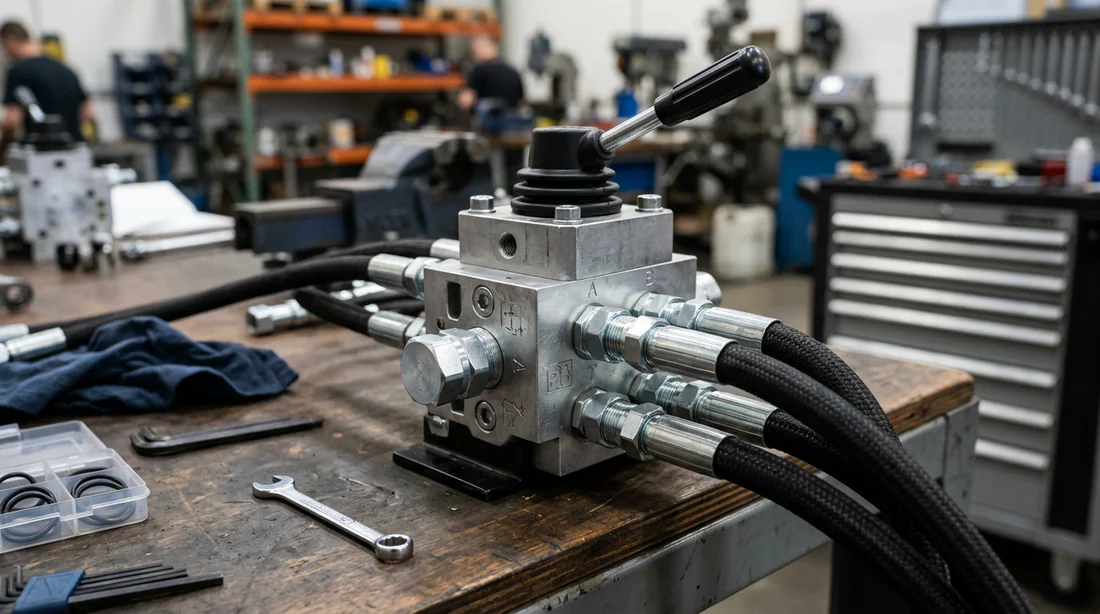

Installation du distributeur hydraulique
Étapes de conception de la structure métallique
La poussée de 20 tonnes générée par votre vérin frappe directement la bûche. Mais elle s'applique aussi, en opposition, sur votre châssis. Si la poutre fléchit, votre machine part directement à la ferraille. Le choix de l'acier mérite donc toute votre attention.
Optez systématiquement pour des poutrelles de type HEB ou IPE de forte section. L'âme de la poutre réclame une épaisseur extrême pour encaisser la tension longitudinale. Le support du couteau (la plaque de poussée ou le coin fixe) subit les pires contraintes asymétriques. L'ajout de goussets de renfort sur cette zone ne se discute pas. Tout comme l'évaluation rigoureuse des charges sécurise un ferraillage poutre béton 5m, le dimensionnement de votre profilé acier dicte la résilience de votre châssis face aux forces titanesques du fendage.

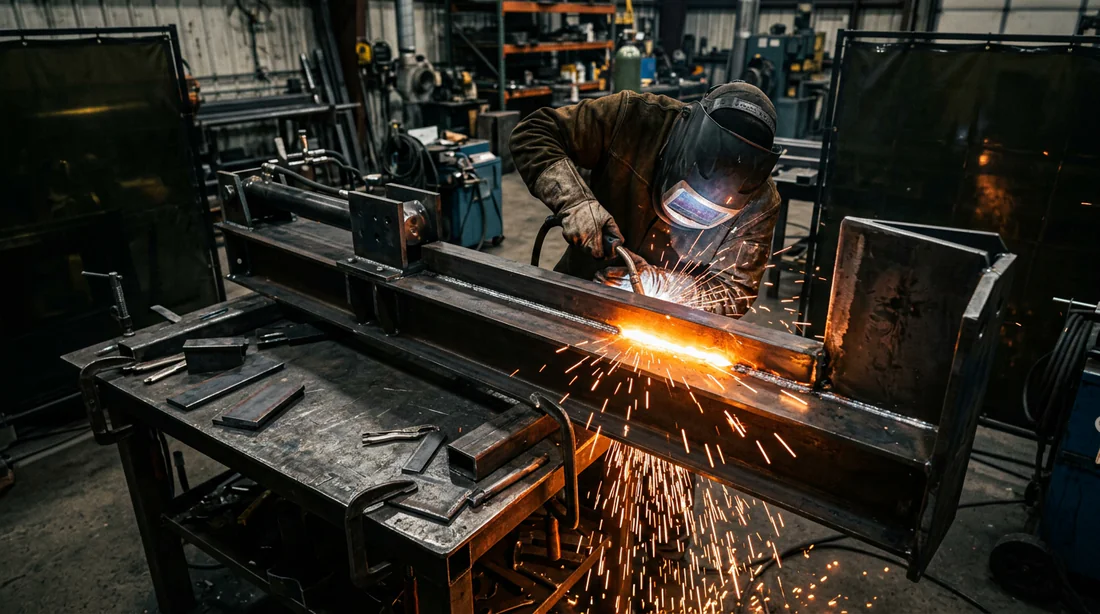

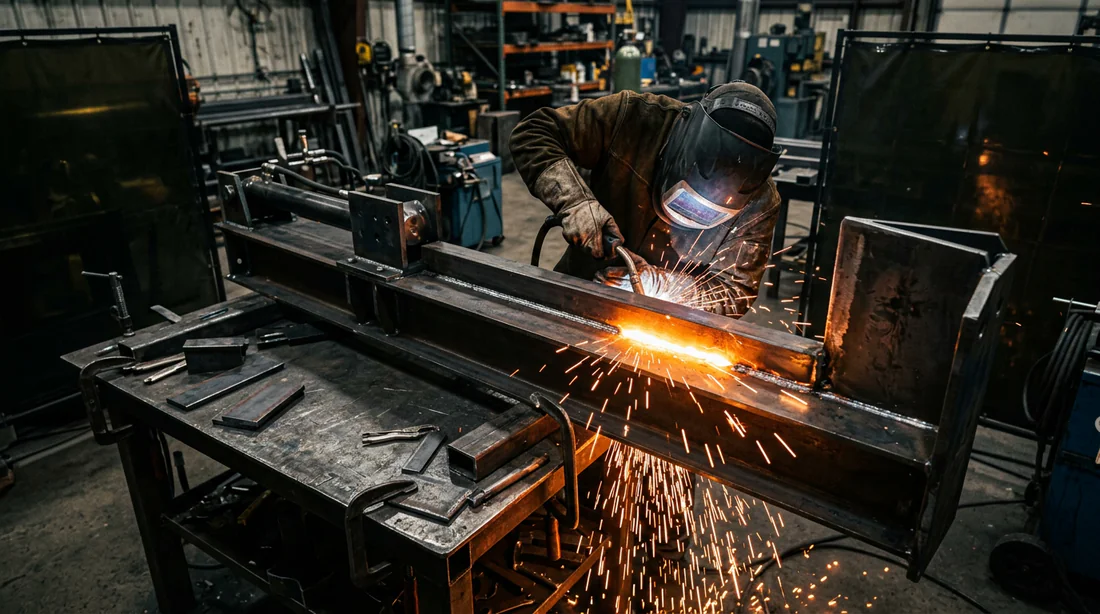

Réalisation du châssis et soudure sécurisée
Un acier massif mal soudé cassera au pire moment imaginable. La qualité de vos assemblages garantit littéralement votre survie. Utilisez un poste à souder MIG ou à l'arc avec une intensité adaptée. L'objectif est d'obtenir une pénétration profonde du bain de fusion.
Tenter de compenser un mauvais chanfrein en empilant des cordons de soudure grotesques se révèle absurde et dangereux. Une soudure surchargée génère des tensions thermiques internes. Ces tensions affaiblissent la structure globale. Travaillez toujours sur un métal propre et meulé. Utilisez un acier soudable reconnu comme le S235 ou le S355.
Sur les pièces d'épaisseur supérieure à 15 mm (comme la plaque de base ou le sabot du vérin), réalisez un chanfrein en « V » profond et préchauffez légèrement la zone au chalumeau. Cela ralentit le refroidissement post-soudure et réduit drastiquement les risques de fissures à cœur.

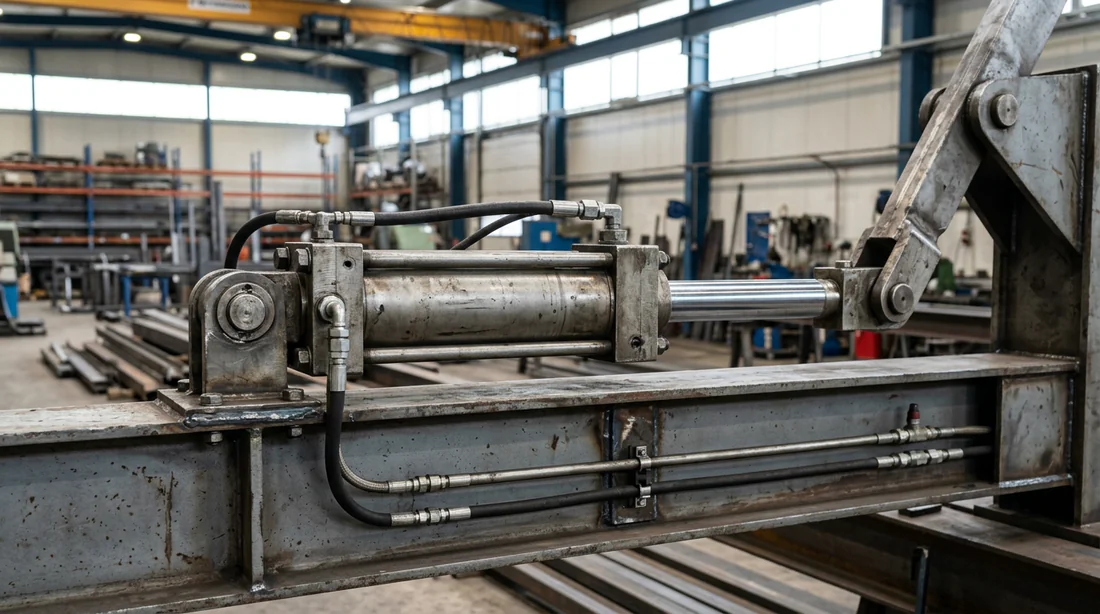

Vérin hydraulique de poussée
Sécurité hydraulique et risques d'explosion
Manipuler de l'huile sous pression exige un sérieux absolu. À 250 bars, l'énergie emmagasinée dans votre circuit devient phénoménale. Les dangers frappent de manière implacable.
Une fuite microscopique sur un raccord haute pression projette un jet d'huile si fin et puissant qu'il transperce les vêtements et la peau. Ces injections sous-cutanées de fluide hydraulique relèvent de l'urgence médicale absolue. L'amputation reste un risque réel. L'éclatement d'un flexible sous pression transforme le tuyau en un fouet mortel en acier tressé.
N'imaginez même pas concevoir un circuit sans intégrer une soupape de décharge (un limiteur de pression). Ce composant agit exactement comme un fusible. Si la bûche résiste trop, la pression grimpe. La soupape s'ouvre alors pour renvoyer l'huile vers le réservoir. Vous évitez ainsi l'explosion de la pompe ou la rupture des conduites.
Tableau comparatif : composants neufs vs récupération
Je comprends parfaitement l'envie de récupérer un vieux vérin de tracteur ou une pompe agricole rouillée pour faire baisser la facture. Mais pesez bien le pour et le contre avant de valider ce choix.
| Critère d'évaluation | Composants de récupération (ex: vérin de benne) | Composants neufs certifiés |
|---|---|---|
| Fiabilité & Sécurité | Incertaine (micro-rayures, joints poreux, fatigue du métal). | Maximale (garantie constructeur, normes de pression respectées). |
| Coût initial | Très faible (voire gratuit si ferraille). | Élevé (investissement majeur du projet). |
| Durée de vie | Aléatoire. Risque de fuites rapides sous forte charge. | Conçus pour des milliers de cycles intensifs. |
| Adaptabilité | Complexe (vitesse de sortie souvent inadaptée au fendage). | Parfaite (choix exact de l'alésage, de la course et du débit). |
Maintenance préventive pour éviter la casse
Votre fendeuse vient de voir le jour. Elle avale les stères de chêne avec une facilité déconcertante. Pour faire durer ce plaisir des décennies, un entretien rigoureux devient votre priorité.
Je vous invite à mettre en place une routine de contrôle stricte.
Le niveau et la propreté de l'huile hydraulique demandent une attention saisonnière. Remplacez le filtre à huile chaque année. Une huile chargée de particules d'usure agit littéralement comme un papier de verre dans votre pompe à engrenages.
L'inspection visuelle des flexibles sauve des vies. Traquez la moindre craquelure sur le caoutchouc ou un éventuel suintement aux jonctions serties. Remplacez immédiatement un flexible qui vous semble douteux.
Le graissage des guides du coin préserve votre mécanique. Appliquez généreusement de la graisse cuivrée ou au lithium sur la poutre H. Un coulissement à sec fait forcer le système. L'acier se ronge alors de manière prématurée.
Négliger ces vérifications transforme votre machine performante en une bombe à retardement. Bricoler des réparations de fortune en hydraulique relève de la folie. C'est exactement la même logique qu'en électricité. Pensez à un Wago sans boîte de dérivation : les dangers liés aux montages hors normes ne pardonnent jamais l'amateurisme ni la précipitation.
❓Foire Aux Questions (FAQ)
Quelle puissance de moteur pour une fendeuse ?
Le débit de votre pompe hydraulique dicte la règle. Pour une pompe standard, prévoyez un minimum de 3 kW sur un moteur électrique, monophasé ou triphasé. Du côté thermique, partez sur au moins 6,5 CV. C'est la garantie de ne pas caler au moment du pic de pression.
Peut-on utiliser un vérin de benne agricole ?
Techniquement, oui. Mais je le déconseille fortement pour un outil performant. Les vérins de benne fonctionnent souvent à simple effet. Ils sont conçus pour pousser des charges massives avec une lenteur extrême. La vitesse de sortie va vous rendre fou. De plus, la pression maximale admissible par les joints correspond rarement aux exigences du fendage.
Quel type d'huile hydraulique choisir ?
L'huile de grade ISO 46 représente le standard polyvalent absolu. Sa viscosité s'adapte parfaitement à un usage sous des températures modérées. Elle garantit une excellente lubrification de la pompe sans jamais freiner le débit.
Faut-il un coin fixe ou mobile ?
La tendance actuelle penche massivement vers le coin fixe soudé à l'extrémité de la poutre. La plaque de poussée mobile vient alors écraser la bûche contre lui. J'affectionne particulièrement ce montage. Il offre une rigidité redoutable au châssis et simplifie la conception du chariot coulissant.
