Prise de terre supérieure à 100 ohms : dangers et 4 solutions
Table des matières

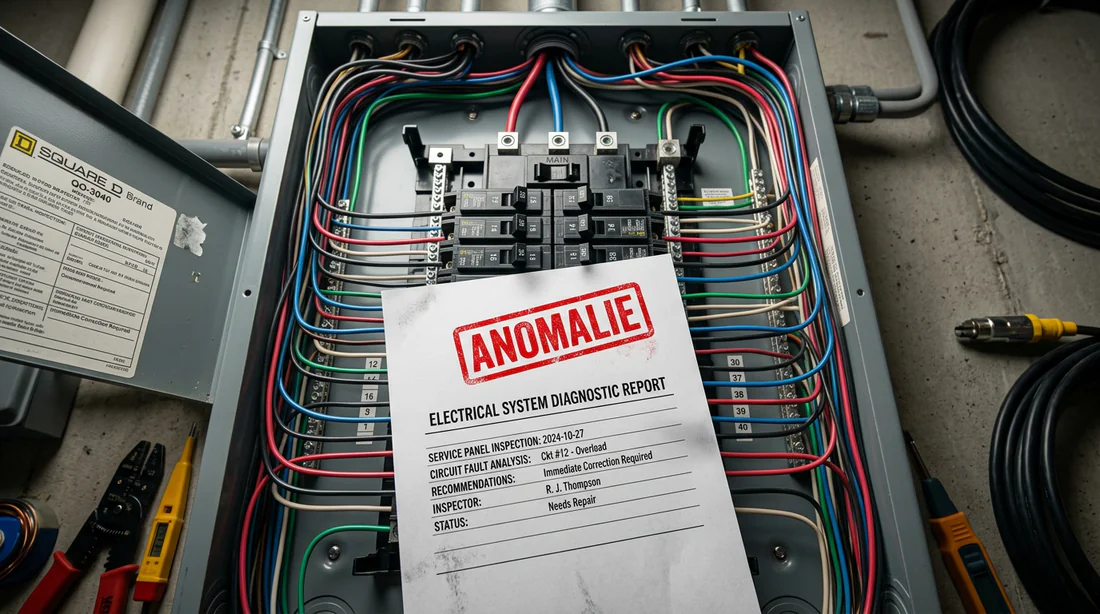

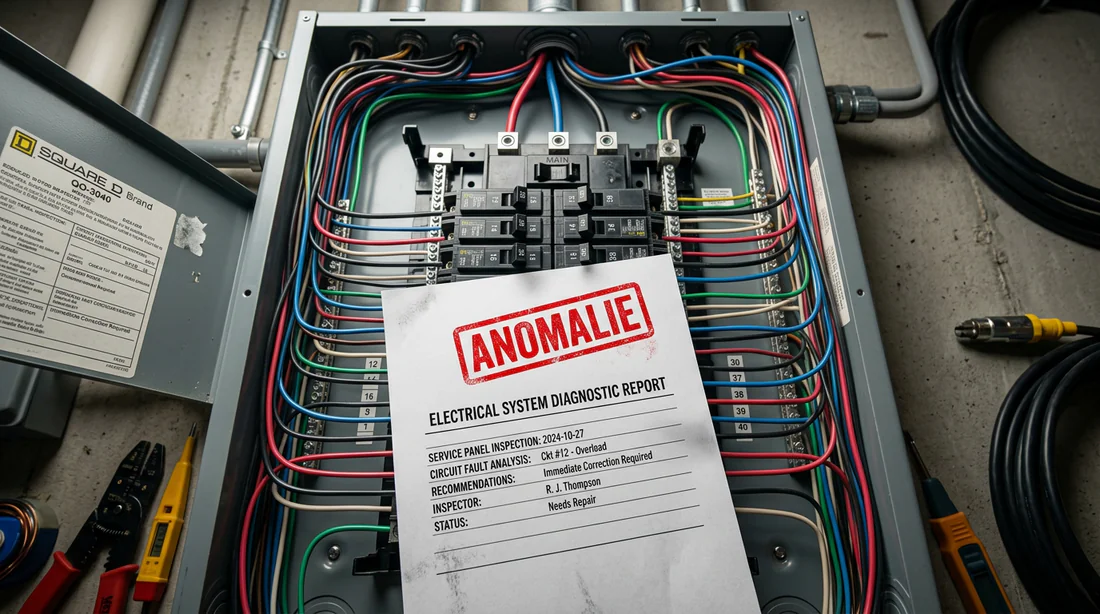

Vous venez de recevoir votre diagnostic électrique immobilier ou le rapport du Consuel. Le verdict tombe, sec et sans appel : anomalie. Votre résistance de terre dépasse la barre fatidique des 100 ohms. Immédiatement, c'est l'inquiétude. Vous craignez un blocage pour la vente de votre maison. Vous redoutez une mise aux normes hors de prix. Surtout, vous vous posez des questions légitimes sur la sécurité de votre famille.
Rassurez-vous. J'ai vu ce problème des centaines de fois sur le terrain. Abaisser cette valeur ne relève pas de la magie, mais d'une application stricte de la physique.
"Une prise de terre supérieure à 100 ohms est dangereuse et non conforme à la norme NF C 15-100. Le courant de fuite ne s'évacue pas correctement dans le sol. Le risque d'électrocution devient alors mortel. Pour abaisser cette valeur, vous devez ajouter des piquets de terre supplémentaires, les enfouir plus profondément ou installer une boucle en cuivre.
Pourquoi une prise de terre > 100 ohms est-elle un danger mortel ?
La sécurité électrique de votre logement repose sur une règle mathématique implacable édictée par la norme NF C 15-100. Tout s'articule autour de la célèbre loi d'Ohm ($U = R \times I$).
En France, l'alimentation générale de votre tableau bénéficie d'une protection par un disjoncteur différentiel 500 mA (soit 0,5 Ampère). Multipliez cette intensité de 0,5 A par une résistance de 100 ohms. Vous obtenez exactement 50 Volts. Or, 50 Volts représente la limite maximale de tension de contact tolérée par le corps humain dans un environnement sec.
Au-delà de cette valeur de 100 ohms, le mécanisme de protection s'effondre. Le disjoncteur général refusera de sauter assez vite en cas de défaut d'isolement sur un de vos appareils électroménagers. Le courant de fuite cherchera bêtement le chemin le plus facile pour rejoindre la terre. Si vous touchez la carcasse métallique de votre lave-linge à cet instant précis, ce chemin, ce sera vous. Le danger de mort par électrisation (ou électrocution) devient une réalité terrifiante.
Coupez toujours le courant avant la moindre intervention sur votre installation. Ce simple geste sauve des vies.

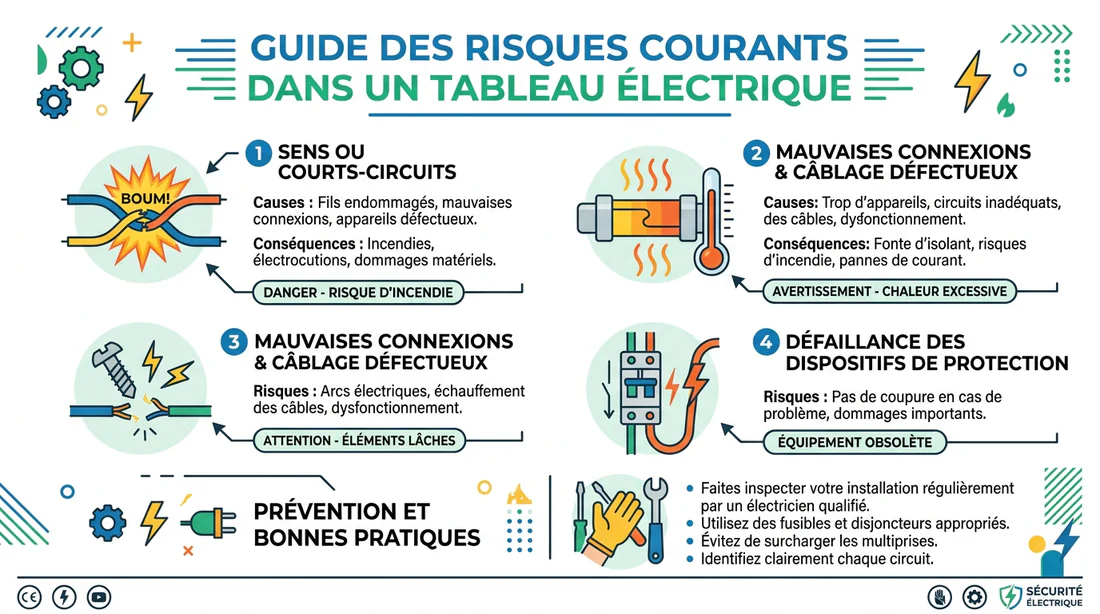

Principaux risques identifiés lors d'un diagnostic électrique
Les conséquences directes sur vos appareils électriques et domotiques
Le risque humain reste notre priorité absolue. Toutefois, le matériel souffre énormément d'un réseau de mise à la terre défaillant. Le conducteur de protection (le fameux fil vert et jaune) n'agit pas seulement comme un bouclier pour les personnes. Il sert aussi de déversoir pour les surtensions transitoires, notamment lors d'orages ou de micro-coupures sur le réseau électrique.
Avec une résistance trop élevée, l'excédent d'énergie reflue vers vos équipements. L'électronique sensible de votre domotique, de votre box internet ou de vos systèmes de sécurité va encaisser le choc et fondre. Une mauvaise terre cause continuellement des pannes inexpliquées sur des appareils coûteux. Comme nous l'avons expliqué dans notre guide de dépannage complet pour un interphone Bticino qui ne fonctionne plus, vérifier la qualité du raccordement à la terre sauve très souvent des cartes mères onéreuses.
Vérification des points de connexion électrique
Le diagnostic : comment être sûr de la valeur de sa prise de terre ?

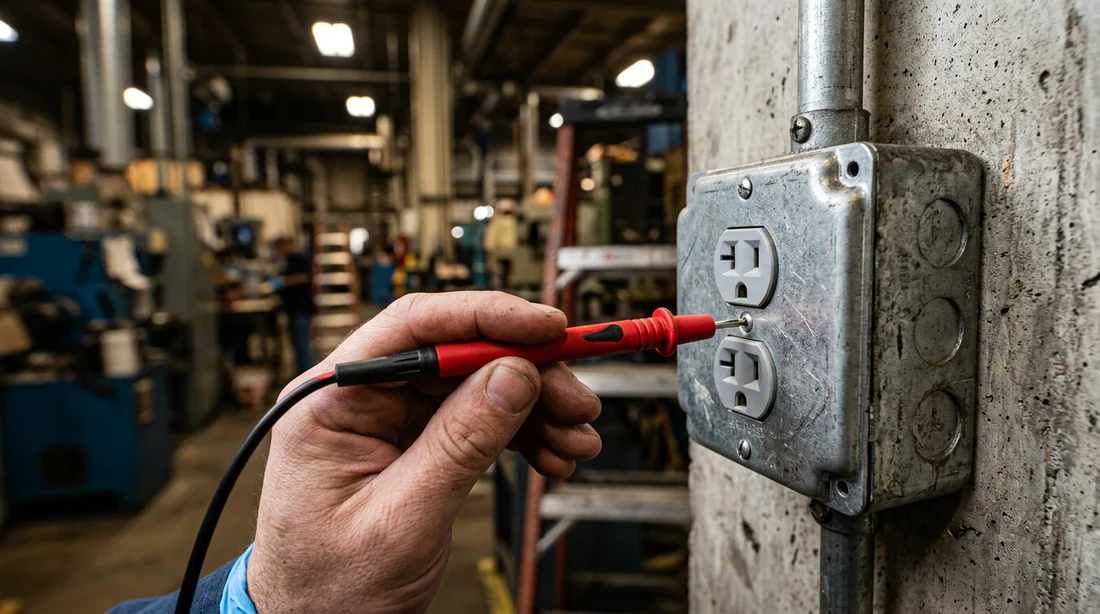

Un mythe persistant laisse croire qu'un simple multimètre branché sur une prise murale suffit pour vérifier sa terre. C'est faux. Un multimètre de bricolage n'a absolument pas la puissance nécessaire pour tester la dissipation d'un courant dans le sol.
Pour obtenir une lecture fiable et opposable lors d'un diagnostic immobilier, nous utilisons un appareillage spécifique. Le telluromètre reste l'appareil de référence absolu. Son utilisation demande de planter trois piquets distincts dans le jardin pour calculer la chute de potentiel avec précision. Une autre option plus rapide repose sur le mesureur de boucle de terre. Cet outil se branche directement sur une prise de courant et calcule l'impédance de la boucle globale sans exiger de sondes extérieures.
Seuls ces outils certifient la valeur exacte de votre installation.
4 solutions pour abaisser la résistance de sa prise de terre
L'objectif technique est binaire. Pour faire chuter la résistance, vous devez soit augmenter la surface de contact du métal avec le sol, soit atteindre une couche géologique souterraine plus conductrice.
1. Ajouter un ou plusieurs piquets de terre en parallèle
C'est la méthode la plus rapide et la plus fréquente en rénovation. Si votre piquet actuel déclare forfait, vous allez l'épauler en créant un réseau. L'opération consiste à planter un deuxième, voire un troisième piquet de terre galvanisé dans votre jardin et à les relier ensemble.
Préparez une masse de chantier, du câble en cuivre nu de 16 mm², des piquets en acier galvanisé (ou en cuivre) et des cosses de serrage.
Attention à la règle d'or de sécurité. La distance entre deux piquets interconnectés doit obligatoirement dépasser leur longueur. Si vous enfoncez deux piquets de 1,50 mètre, espacez-les d'au moins 1,50 mètre. S'ils sont trop rapprochés, leurs zones d'influence électrique se chevauchent et annulent totalement le bénéfice de l'ajout. Repassez toujours par la barrette de coupure (la barrette de mesure) pour raccorder ce nouvel ensemble au tableau.
Ne laissez jamais votre tresse en cuivre nu exposée à l'air libre. Enterrez la liaison entre les piquets à au moins 60 cm de profondeur pour la protéger des chocs mécaniques et du gel.
2. Enfoncer un piquet plus profondément avec des allonges
La conductivité de la terre s'améliore grandement avec la profondeur. En surface, la terre subit le gel hivernal et la sécheresse estivale. Ces deux facteurs détruisent la conductivité. En descendant à 2 ou 3 mètres, vous trouvez enfin une humidité constante.
Pour y parvenir, utilisez des piquets filetés allongeables. Plantez le premier, vissez le second par-dessus et continuez à frapper. C'est une excellente alternative si la surface de votre terrain ne permet pas d'espacer plusieurs piquets.
3. Remplacer le piquet par une boucle à fond de fouille
Cette solution radicale s'applique principalement lors d'une construction neuve, d'une extension ou d'une rénovation très lourde avec du terrassement.
La boucle à fond de fouille demande de dérouler une tresse en cuivre nu de 25 mm² directement dans les tranchées des fondations de la maison. Cette méthode offre la plus grande surface de contact possible avec la terre. Elle garantit des valeurs de résistance exceptionnelles, souvent sous les 10 ohms, et optimise efficacement la liaison équipotentielle de tout le bâtiment.
4. Améliorer la conductivité locale du sol
Si vous frôlez la limite (autour de 110 ohms) et cherchez une rustine d'appoint, modifiez la nature de la terre immédiate autour du piquet. Creusez autour de la tige et remplacez les cailloux par du terreau végétal très riche. L'utilisation de bentonite, une argile hautement conductrice qui retient l'eau, donne d'excellents résultats.
Attention. De vieilles astuces de bricoleurs recommandent de verser de l'eau salée sur le piquet. Je vois trop souvent cette aberration sur les forums. Le sel agit comme un agent extrêmement corrosif. Votre valeur baissera pendant quelques semaines, puis le sel rongera intégralement votre acier galvanisé pour détruire définitivement votre mise à la terre.
La résistivité selon la nature de votre sol
La résistivité du sol définit la capacité de la terre à s'opposer au passage du courant. Elle varie considérablement selon votre région et la géologie de votre terrain.
| Nature du terrain | Résistivité moyenne (Ohms-mètres) |
|---|---|
| Terres arables / Humus | 10 à 50 |
| Argile et marnes | 5 à 100 |
| Calcaire compact | 100 à 300 |
| Sable sec | 1000 à 3000 |
| Roches cristallines | 10000 et plus |
Si vous habitez près des côtes dans une région au sol sablonneux ou très rocheux, atteindre la limite légale des 100 ohms sera un véritable parcours du combattant. Planter un simple piquet d'un mètre dans du sable sec ne servira rigoureusement à rien. Vous devrez multiplier les piquets profonds et utiliser des câbles de forte section pour compenser cette mauvaise nature du sol.
Mise aux normes : faut-il appeler un électricien agréé ?
Intervenir sur sa propre installation reste légal pour un particulier. Toutefois, les enjeux juridiques et matériels sont immenses. Faire appel à un électricien certifié pour mettre en conformité une prise de terre coûte aujourd'hui entre 300 € et 800 €, selon la dureté du sol et l'accessibilité de votre tableau électrique.
Cet investissement garantit l'obtention de l'attestation du Consuel, un document indispensable pour la création d'un nouveau compteur. Il vous couvre également vis-à-vis de votre assurance habitation en cas de sinistre. Travailler sur le circuit de protection exige une rigueur absolue, particulièrement en extérieur. D'ailleurs, comme je le précise dans l'article abordant le schéma d'un détecteur de mouvement avec bouton poussoir, le respect du câblage et du raccordement au fil de terre pour les installations exposées aux intempéries n'est jamais une option. C'est une exigence vitale.
Vidéos et tutoriels recommandés
Pour aller plus loin, regardez des tutoriels d'artisans électriciens sur YouTube. Tapez des requêtes précises comme « Comment mesurer sa prise de terre au telluromètre » ou « Abaisser la valeur de sa prise de terre ». Vous visualiserez la force nécessaire pour manier la masse, la bonne technique d'enfouissement de la tresse en cuivre et la lecture de l'impédance en direct.
❓Foire Aux Questions (FAQ)
Peut-on mesurer la prise de terre avec un multimètre classique ?
Non. Un multimètre de bricolage ne génère pas le courant spécifique nécessaire pour tester l'écoulement dans le sol. Utilisez impérativement un telluromètre professionnel à piquets ou un mesureur de boucle de terre.
Une résistance de terre de 120 ohms est-elle tolérée ?
Absolument pas. La réglementation française impose un maximum strict de 100 ohms, pour une maison neuve comme pour une vieille bâtisse en rénovation. Les professionnels de l'électricité visent idéalement une valeur inférieure à 50 ohms pour garantir une marge de sécurité maximale au fil des saisons.
La météo influence-t-elle la valeur de la prise de terre ?
Oui, l'impact saute aux yeux lors des relevés. En période de forte sécheresse estivale, l'humidité du sol s'évapore en profondeur. La terre s'assèche, perd sa conductivité et la résistance en ohms augmente drastiquement. Une installation mesurée à 80 ohms sous une pluie d'hiver grimpe facilement au-delà des 130 ohms au mois d'août.
